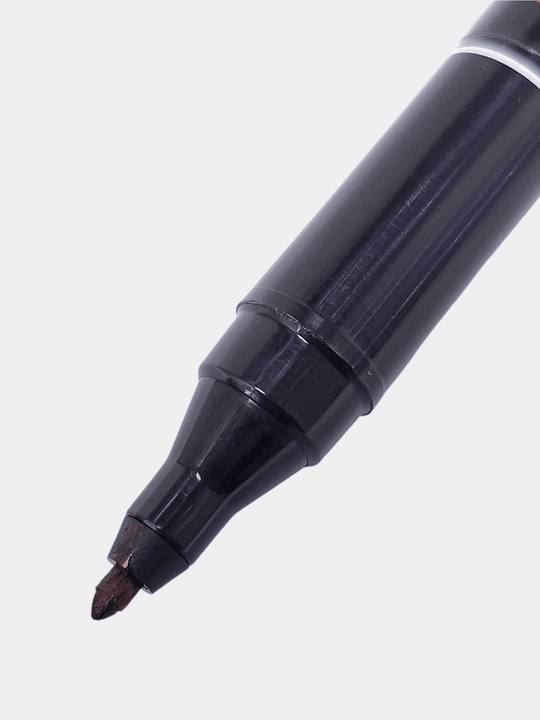

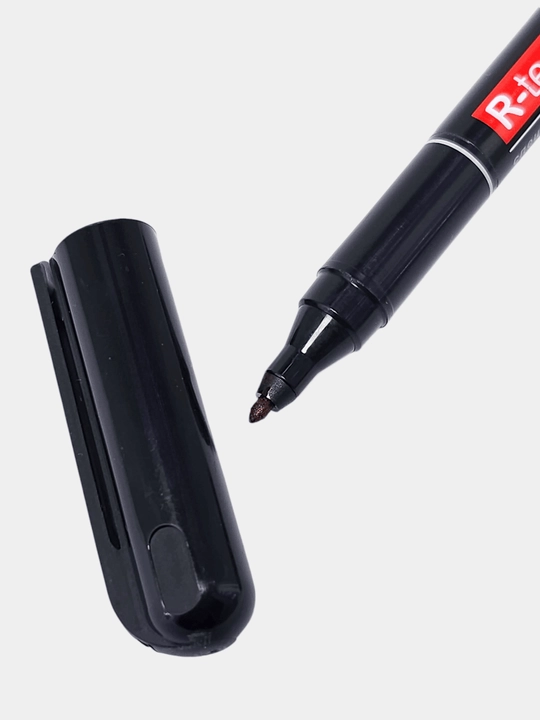

Elektron platalarni chizish uchun R-Teck markeri, qora

• Bosilgan elektron platalarni chizish uchun marker

Temir xloridga chidamli PCB markeri o'z tenglikni yaratishning tezkor usulidir.

Folga tenglikni axloqsizlik, oksidlar va yog'dan tozalang.

Kelajakdagi elektron plataning rasmini chop eting yoki qog'ozga chizing.

Uni PCBga ulang va igna yoki burg'ulash teshiklari yordamida qismlarning biriktirma nuqtalarini harakatlantiring.

Qog'oz trafaretini olib tashlang. Olingan nazorat nuqtalarini stencil bo'yicha ulab, yo'llarni chizish.

Taxtani temir xlorid bilan ishqalang. Chaying va quriting.

Himoya lakni olib tashlash uchun hal qiluvchi, spirt yoki asetondan foydalaning. Kengash lehimga tayyor.

Bosilgan elektron platalarni chizishda harakatlar iloji boricha bir xil bo'lishi kerak. O'tkir burchaklarni silliq burilishlar bilan almashtirish yaxshiroqdir.

Agar chizma ishlamasa, uni erituvchi, aseton yoki spirt bilan yuvish va yana chizish mumkin.

Rapitograflar uchun dasturlarni yozishda shuni yodda tutish kerakki, yo'llarning burilishlarida markerning harakatini to'xtatishga yo'l qo'yilmaydi. Bu lakning notekis qo'llanilishiga va shunga mos ravishda taxtani o'rashda yo'llarning pastki qismiga olib kelishi mumkin. To'rtburchaklar yo'l arxitekturasi emas, balki ma'lum bir radiusga ega. Marker harakatining tezligi ham chizilgan shakllarga qarab o'zgaradi.
