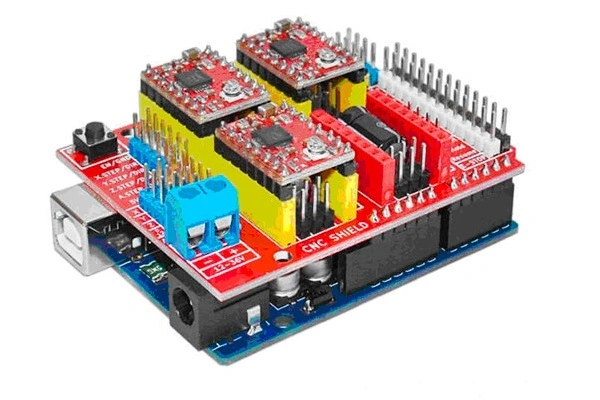

Arduino UNO uchun CNC Shield v3.0 kengaytirish platasi

CNC Shield v3 kengaytirish platasi Arduino UNO boshqaruvchisi, 3D-printerlar, raqamli boshqariladigan dastgohlar, jumladan, gravyura, frezalash, markalash, portal kesish mashinalari va sanoat robotlarini yaratish uchun mo'ljallangan. Arduino boshqaruvchisi mashinaning avtonom ishlashiga yoki USB port orqali kompyuter yordamida boshqarilishiga imkon beradi.

Arduino UNO uchun CNC Shield v3.0 kengaytirish platasi uning asosida CNC mashinalarini (CNC mashinalari) yaratishingiz uchun yaratilgan:

• 3D printer (hotend va stolni isitish uchun o'rni kerak).

• Lazer router.

• Gravürlash marshrutizatori.

• Frezeli router.

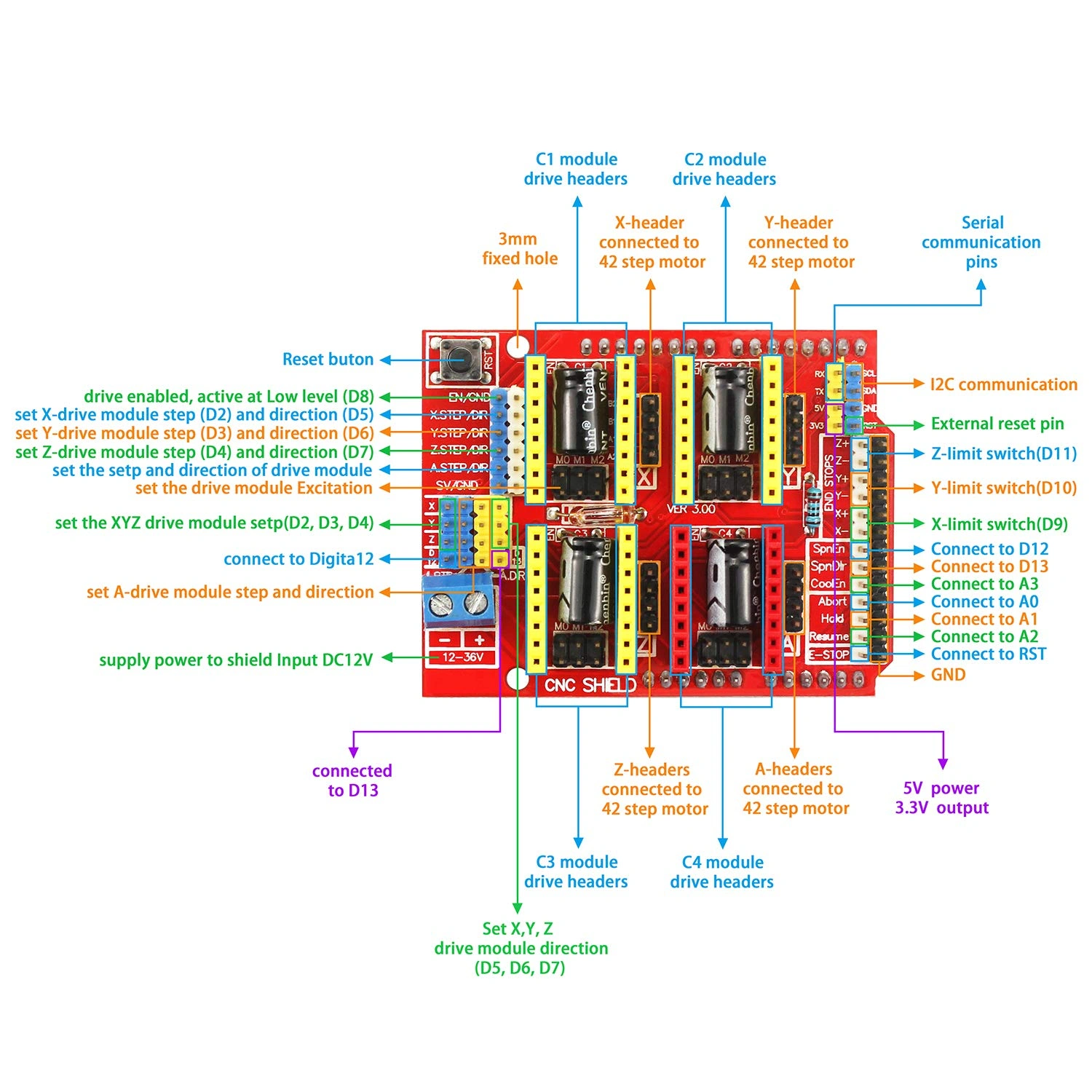

CNC Shield to'rtta motor drayverini ulash uchun to'rtta uyaga ega. Sariq rang bilan belgilangan uyalar X, Y, Z o'qlari uchun javobgardir, A o'qi uchun qizil uyasi A4988 yoki DRV8825 motor drayverlari bilan ishlashi mumkin.

Xususiyatlari:

• ochiq universal dasturiy ta'minot (GRBL) va standart G-kod bilan ishlash qobiliyati;

• 4 tagacha nazorat o'qlari;

• 6 tagacha cheklov kalitlari;

• Shpindelni boshqarish (yoqish, aylanish yo'nalishi, sovutish) yoki boshqa aktuator;

• Step motor drayverlari: A4988, DRV8825;

• Microstep yordami;

• ixcham dizayn;

• Ta'minot kuchlanishi: 12…36V;

• O'lchamlari - 65 x 55 x 20 mm;

• Og'irligi - 32 g.
