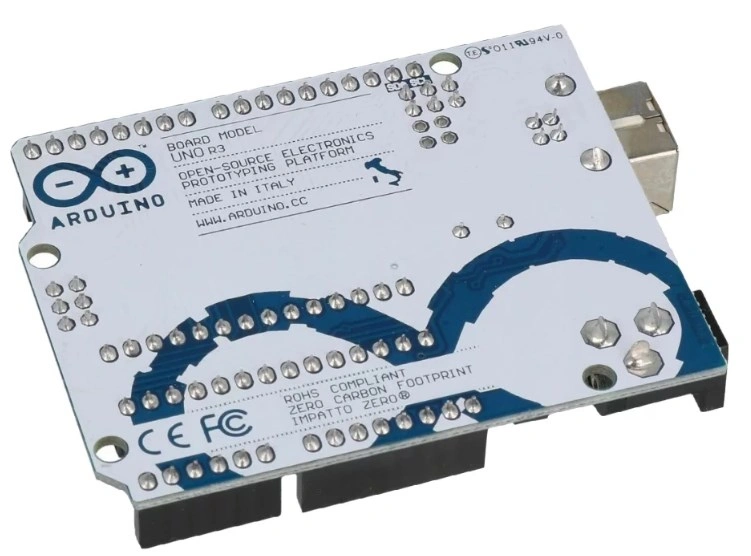

Arduino UNO DIP boshqaruv platasi

• Arduino

• UNO

• DIP

• R3

• Atmega328P

Arduino UNO DIPda barcha kerakli simlarga ega o'rnatilgan kuchlanish konvertori mavjud - bu sizga Arduino-ni 5V dan yuqori kuchlanishdan quvvatlantirishga imkon beradi - xususan, 7V dan 12V gacha (maksimal - 20V gacha, lekin 12V dan yuqori qiymatlar tavsiya etilmaydi) umuman).

Tashqi barqaror bo'lmagan quvvatni ulash Jek kirishi yoki Arduino Vin va GND pinlari yordamida amalga oshiriladi. Agar siz USB quvvat bilan birga tashqi quvvatdan foydalansangiz, ajratilgan sxema avtomatik ravishda quvvatni tashqi manbaga o'tkazadi.

Yangi revizion plataning sxema dizaynidagi asosiy farqi USB-UART konvertori vazifasini bajaradigan USB interfeysli (ATMega8U2/16U2) ixtisoslashtirilgan mikrokontrollerni o'rnatishdir. Ilgari, ishlab chiqarish bosqichida bir marta yonib ketgan FT232 mikrosxemasi bu maqsadda ishlatilgan; Endi kontroller-konvertorning proshivkasini o'zgartirish mumkin, bu sizga Arduino-ni istalgan USB qurilmasiga, klaviaturadan tortib aloxida xotira moduliga aylantirish imkonini beradi!

Mikrokontrollerni miltillash uchun siz Flip dasturi bilan ishlaydigan o'rnatilgan USB yuklash moslamasidan yoki ICSP ulagichi orqali elektron dasturlash usulidan foydalanishingiz mumkin. E'tibor bering, konvertor proshivkasini o'zgartirgandan so'ng, proshivka qayta o'chirilmaguncha, asosiy Arduino MCU-ga eskizlarni yuklash mumkin bo'lmaydi!

O'zgarishlar dasturiy ta'minot qismiga ham ta'sir qildi - kengashning uchinchi versiyasini chiqarish bilan birga, ishlab chiquvchilar asosiy Arduino MK uchun yangi optimallashtirilgan yuklash moslamasini tayyorladilar - optiboot! Endi bootloader faqat 512 bayt dastur xotirasini egallaydi, yuklash tezligini oshiradi va qo'riqchiga qo'ng'iroqlarni to'g'ri bajaradi!
