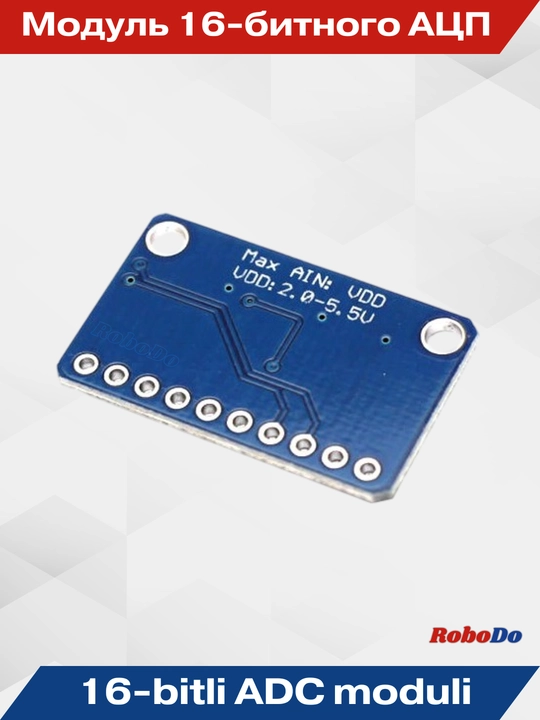

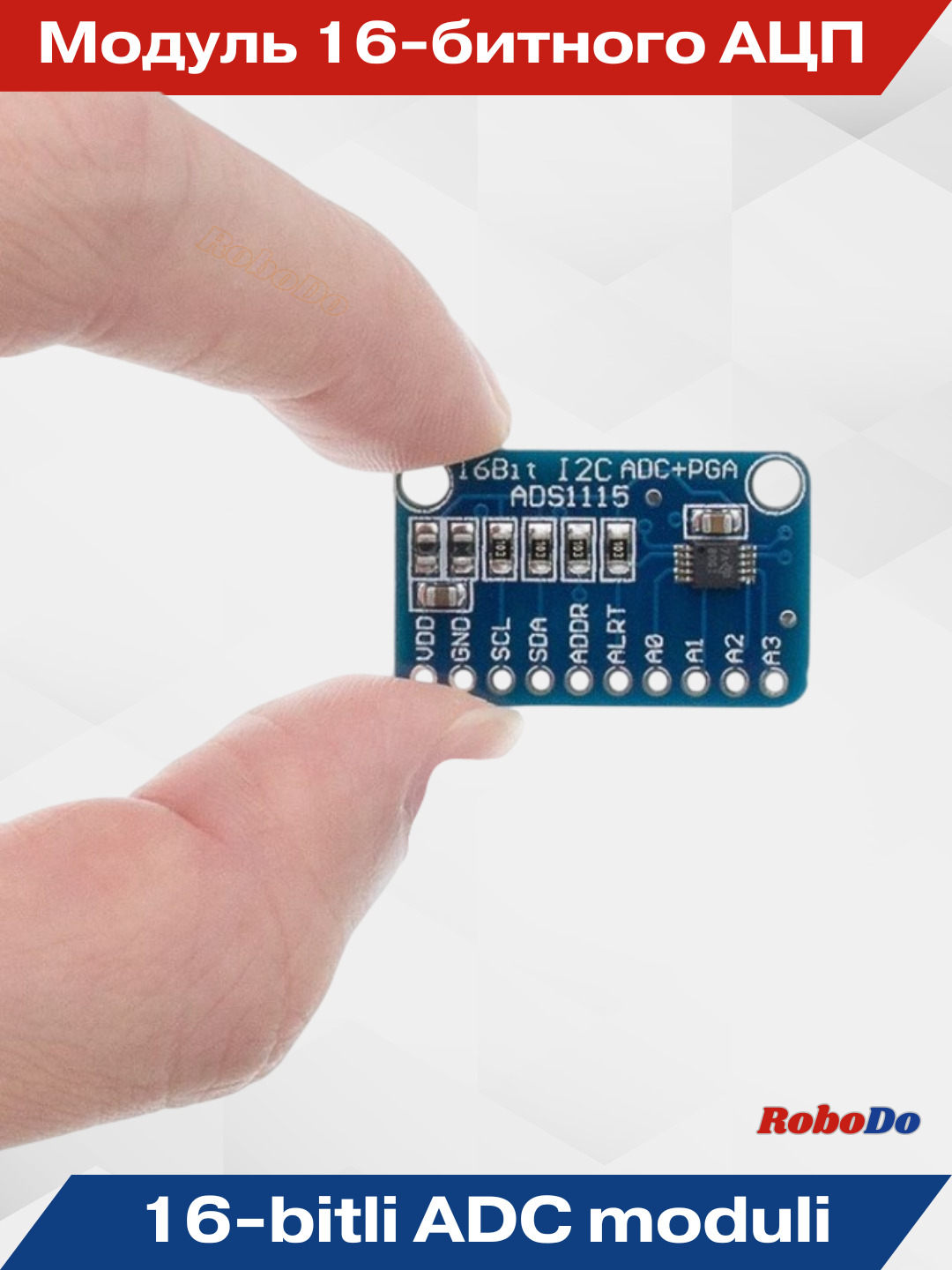

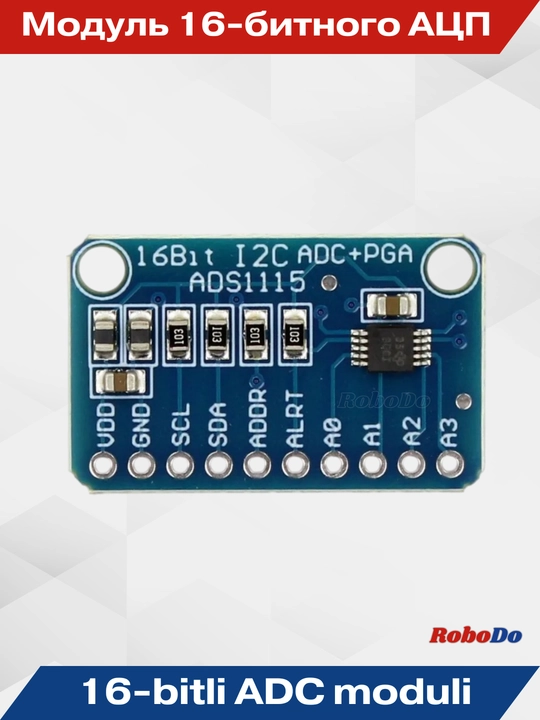

ADS1115 moduli 4 kanalli 16 bitli ADC

• ADS

• ADS1115

• I2C

• Arduino

• ESP32, ESP8862

• Analog-raqamli o`zgartirgich

Arduino kontrollerlariga (yoki ESP8266 chipli taxtalarga) o'rnatilgan analog-raqamli konvertorlar turli sensorlar, potentsiometrlar, joystiklar va boshqa komponentlardan analog (kuchlanishi vaqt o'tishi bilan o'zgarib turadigan) signallarni o'qish imkonini beradi. Ammo, qoida tariqasida, bu 10 bitli yoki 12 bitli ADC chiplari. Yuqori aniqlik zarur bo'lgan hollarda, kattaroq piksellar soniga ega bo'lgan tashqi ADC modullari qo'llaniladi.rduino kontrollerlariga (yoki ESP8266 chipli taxtalarga) o'rnatilgan analog-raqamli konvertorlar turli sensorlar, potentsiometrlar, joystiklar va boshqa komponentlardan analog (kuchlanishi vaqt o'tishi bilan o'zgarib turadigan) signallarni o'qish imkonini beradi. Ammo, qoida tariqasida, bu 10 bitli yoki 12 bitli ADC chiplari. Yuqori aniqlik zarur bo'lgan hollarda, kattaroq piksellar soniga ega bo'lgan tashqi ADC modullari qo'llaniladi. ADS1115 16-bitli konvertor aynan shunday moduldir. Bundan tashqari, qo'shimcha analog kirishlar kerak bo'lgan hollarda foydalidir: masalan, NodeMCU tekshirgichida faqat bittasi bor va ko'pincha kengaytirgichlarga ehtiyoj bor. ADS1115 tekshirgichni 4 ta qo'shimcha analog kirish bilan ta'minlaydi, bu signal 0 dan 32767 gacha bo'lgan qiymatlar oralig'iga bo'lingan holda raqamga aylantiriladi. Modulga quvvat (2 dan 5,5 voltgacha doimiy oqim) GND va VCC pinlari orqali beriladi.undan tashqari, qo'shimcha analog kirishlar kerak bo'lgan hollarda foydalidir: masalan, NodeMCU tekshirgichida faqat bittasi bor va ko'pincha kengaytirgichlarga ehtiyoj bor. ADS1115 tekshirgichni 4 ta qo'shimcha analog kirish bilan ta'minlaydi, bu signal 0 dan 32767 gacha bo'lgan qiymatlar oralig'iga bo'lingan holda raqamga aylantiriladi. Modulga quvvat (2 dan 5,5 voltgacha doimiy oqim) GND va VCC pinlari orqali beriladi. Dasturlashtiriladigan tekshirgich bilan o'zaro aloqa ikki simli ketma-ket interfeysning i2c protokoli (Sda va SCL pinlari) orqali amalga oshiriladi. ADDR chiqishi bilan 0x48 va 0x4b o'rtasida ketma-ket avtobus manzilini sozlash mumkin, bu sizga bir nechta bunday konvertorlarni bitta tekshirgichga ulash imkonini beradi. Har qanday analog kanallarda ma'lum bir diapazondagi kuchlanish paydo bo'lganda, alrt chiqishi uzilish uchun dasturlashtirilishi mumkin.

Foydalanish misollari:

Yuqori aniqlikdagi analog signallarni qayta ishlash

Arduino va ESP8266 uchun analog port kengaytiruvchisi

XususiyatlariADDR chiqishi bilan 0x48 va 0x4b o'rtasida ketma-ket avtobus manzilini sozlash mumkin, bu sizga bir nechta bunday konvertorlarni bitta
