4 kanalli Qiachip KR1204B radiorele 433 MHz pult bilan, DC 5-80V

Har bir kanal alohida rele orqali ishlaydi. Rele chiqishlari “quruq kontakt” turida bo‘lib, NO / COM / NC ulanishlarini qo‘llab-quvvatlaydi.

To‘liq tavsif

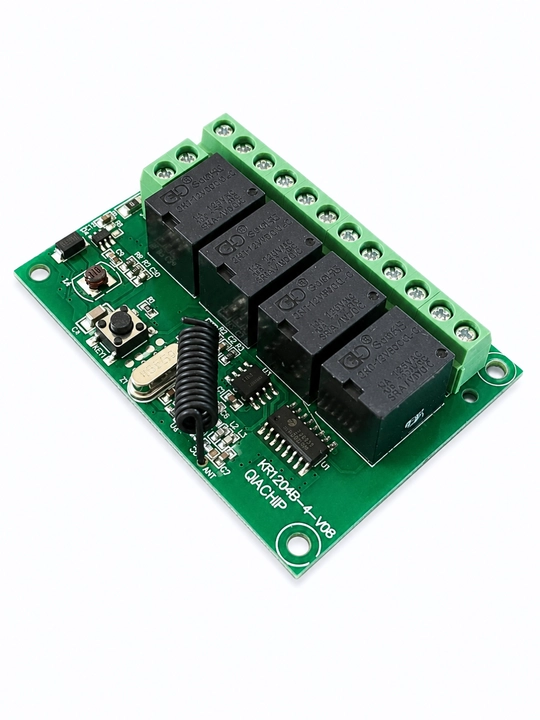

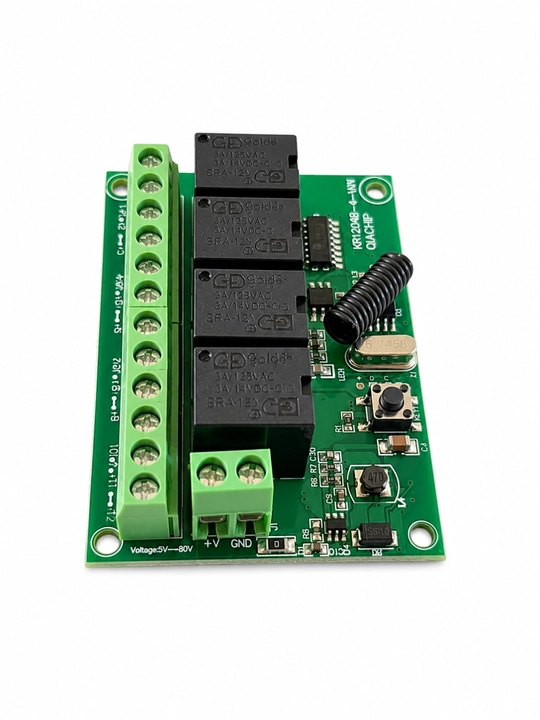

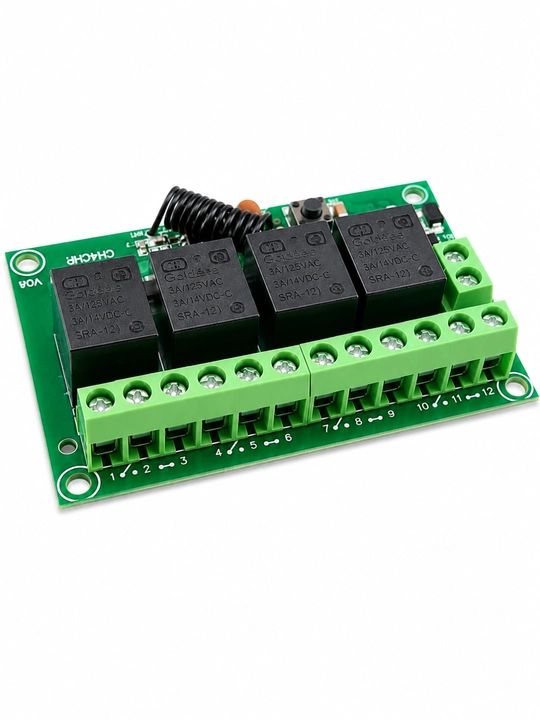

4 kanalli Qiachip KR1204B radiorele moduli yordamida turli elektr qurilmalarni masofadan yoqish va o‘chirish mumkin. Modul 433 MHz chastotadagi pult bilan boshqariladi va 4 ta mustaqil rele kanaliga ega.

Qurilma 12V va 24V tizimlar, avtomobil elektr zanjirlari, darvoza va shlagbaum avtomatikasi, yoritish, elektr qulf, nasos, ventilyatsiya va boshqa boshqaruv tizimlari uchun mos keladi. Plataning o‘zida o‘qitish tugmasi mavjud, shu orqali pultni ulash va ish rejimini tanlash mumkin.

Rele kontaktlari orqali DC va AC zanjirlarni kommutatsiya qilish mumkin. 220V tarmoqqa ulashda xavfsizlik qoidalariga rioya qilish va montajni mutaxassisga topshirish tavsiya etiladi.

Texnik xususiyatlar

ParametrQiymatBrendQIACHIPModelKR1204B-4-V06TuriSimsiz radiorele moduliKanallar soni4 taBoshqaruv chastotasi433 MHzPlata quvvatlanishiDC 5-80VChiqish turiQuruq kontaktKontaktlarNO / COM / NCRele markirovkasiGKT78-5VDC-CRele yuklamasi markirovkasi5A 250VAC / 20A 14VDCBoshqaruvMasofadan boshqarish pultiO‘qitish tugmasiBorPlata o‘lchami68 × 48 × 12 mmKorpus o‘lchami74 × 54 × 28 mmQo‘llanish sohasiDarvoza, shlagbaum, chiroq, qulf, nasos, avtomatika

Afzalliklari

• 4 ta mustaqil kanal
• 433 MHz pult orqali masofadan boshqarish
• 12V va 24V tizimlarda foydalanish mumkin
• DC 5-80V keng quvvatlanish diapazoni
• NO / COM / NC “quruq kontakt” chiqishlari
• Darvoza, shlagbaum, yoritish va elektr qulf uchun mos
• Vintli klemma orqali qulay ulanish
• Korpus va pult komplektda bor

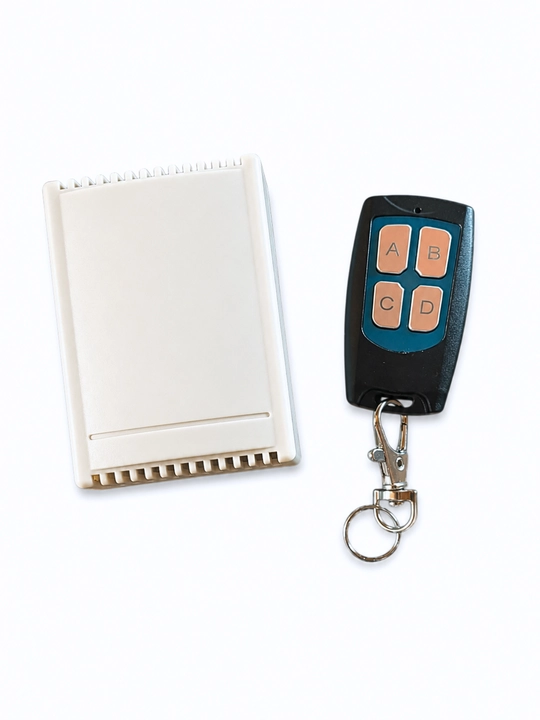

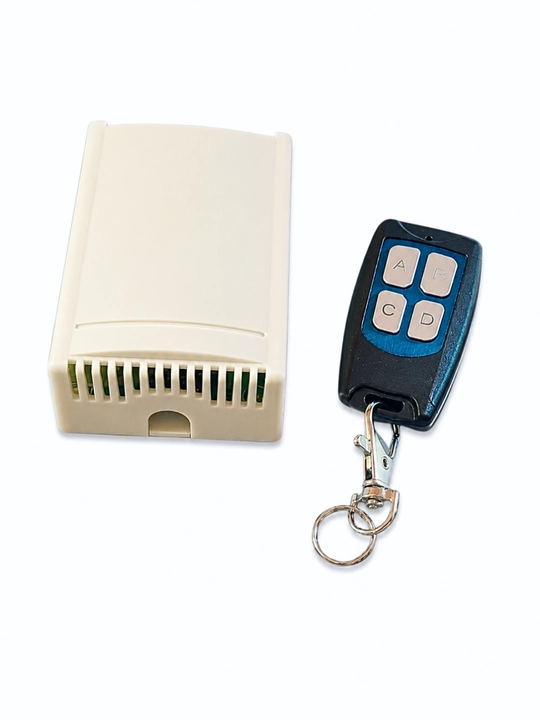

Komplektatsiya

• Qiachip KR1204B radiorele platasi — 1 dona
• Masofadan boshqarish pulti — 1 dona
• Plastik korpus — 1 dona

Qisqa sozlash yo‘riqnomasi

Sozlashdan oldin modulga quvvat bering. Pultni plataga yaqin tuting.

Xotirani tozalash

O‘qitish tugmasini 8 marta bosing. Indikator miltillaydi va avval ulangan pultlar xotiradan o‘chiriladi.

1-rejim: bosib turish rejimi

O‘qitish tugmasini 1 marta bosing, keyin pultdagi kerakli tugmani bosing.

Bu rejimda rele faqat pult tugmasi bosib turilganda ishlaydi.

2-rejim: yoqish/o‘chirish rejimi

O‘qitish tugmasini 2 marta bosing, keyin pultdagi kerakli tugmani bosing.

Birinchi bosishda rele yoqiladi, keyingi bosishda o‘chiriladi.

3-rejim: bloklash rejimi

O‘qitish tugmasini 3 marta bosing, keyin pultdagi tugmani bosing.

Bu rejimda bitta kanal yoqilganda boshqa kanal o‘chadi.

4-rejim: kombinatsiyalangan rejim

O‘qitish tugmasini 4 marta bosing, keyin pultdagi tugmani bosing.

Bu rejim turli kanallarni aralash boshqarish uchun ishlatiladi.

Muhim eslatma

Sozlash tartibi plata versiyasiga qarab biroz farq qilishi mumkin. Yuklama ulashdan oldin rele ishini alohida tekshirib ko‘rish tavsiya etiladi.

Xavfsizlik

220V tarmoqqa ulashda montajni malakali mutaxassis bajarishi kerak. Kuchli yuklama, nasos, motor yoki yuqori start toki bor qurilmalar uchun qo‘shimcha kontaktor ishlatish tavsiya etiladi.
