Radio modul uzatuvchi FS1000A va qabul qiluvchi MX-RM-5V

Ko'p sonli uy jihozlari (radio avizolar, radio rozetkalar, kalit foblar) 433 MGts chastotada ishlaydi va ushbu modullar yordamida siz uy jihozlarini boshqarish uchun nostandart qurilmalarni yaratishingiz mumkin.

Radio modullar to'plami: uzatuvchi (FS1000A) va qabul qiluvchi (MX-RM-5V), ma'lumotlarni radiokanal orqali 433 MGts chastotada uzatish uchun mo'ljallangan. Ishlab chiqaruvchi tomonidan belgilangan ishonchli qabul qilish masofasi ko'rish chizig'i ichida 20-200 m (aloqa sharoitlari va ta'minot kuchlanishiga qarab), antennalarni uzatuvchi va qabul qiluvchiga ulash orqali oshirilishi mumkin. Oddiy antenna sifatida siz 17 sm uzunlikdagi simdan foydalanishingiz mumkin.

Ushbu turdagi radio modullarning afzalligi ularning arzonligi va qurilmalarga ulanish qulayligi (Arudino).

FS1000A (RF-5V) radio modulining texnik parametrlari

► Qabul qiluvchining besleme kuchlanishi: 5 V

► Qabul qiluvchining ishlash chastotasi: 433 MGts

► Qabul qiluvchi antenna simining uzunligi: 32 sm

► Qabul qiluvchining sezgirligi: 105 dB

► Transmitterning besleme kuchlanishi: 3,5 – 12 V

► Transmitter antenna simining uzunligi: 25 sm

► Uzatilish diapazoni: transmitterga berilgan kuchlanishga qarab 20 – 200 m;

► Transmitter o'lchamlari: 19,2 x 19,0 (25,0) x 7,5 mm

► Qabul qiluvchining o'lchamlari: 30,0 x 13,5 (19,2) x 9,0 mm;

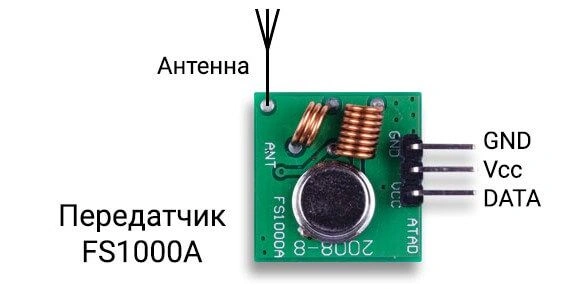

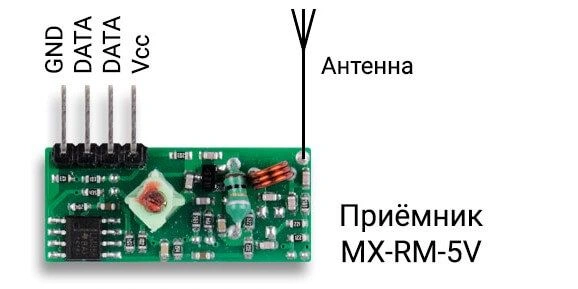

Transmitter ikkita tranzistorga yig'ilgan, signal amplitudali modulyatsiyalangan, ATAD kontakti ma'lumotlar modulyatsiyasi uchun kirish, bu pindagi yuqori mantiqiy daraja transmitterni yoqadi. MX-RM-5V qabul qilgichida 4 ta pin va antennani lehimlash uchun kontakt mavjud (2-rasm):

VCC - (quvvat manbai 3-12 V);

GND - (tuproq).

DATA — maʼlumotlarni modulyatsiya qilish uchun kiritish;

ANT - antenna.

VCC - (5 V quvvat manbai);

GND - (tuproq).

DATA - ma'lumotlarni kiritish;

ANT - antenna.

Qabul qilgichda ikkita elektr ulangan DATA kirishlari mavjud; siz ulardan birini ishlatishingiz mumkin. Qabul qilgich yuqori sezuvchanlik va avtomatik daromadni boshqarishga ega.
