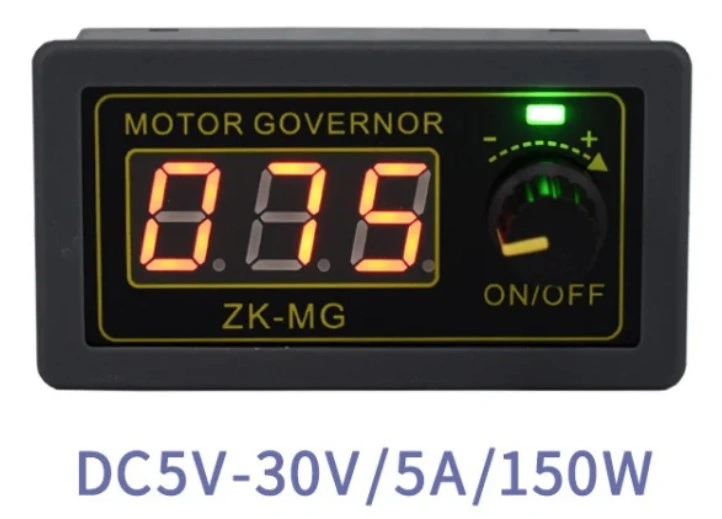

ZK-MG 150W ШИМ PWM регулятор напряжения DC5-30V 5A

• Рабочее напряжение (В): 5 - 30

• Номинальный ток (А): 5

• Максимальный кратковременный ток (А): 15

• Рабочая частота (кГц): 1 - 99 регулируемая, шаг 1 кГц

• Рабочий цикл: 0-100%, шаг 1%

• Рабочая температура (℃): -40... +85

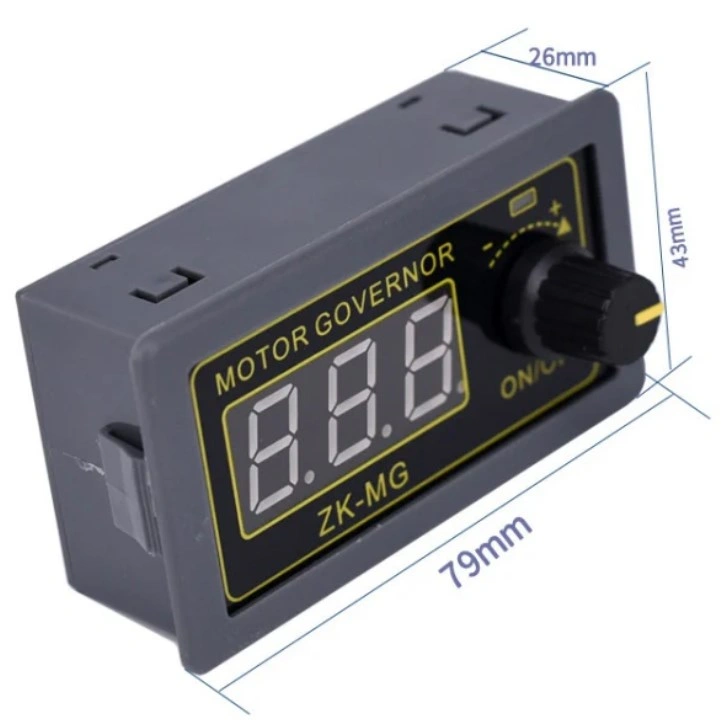

• Размеры (мм): 79 * 43 * 26

Универсальный регулятор мощности с напряжением питания на нагрузке до 30 В и 5 А. Подходит для регулировки скоростью вращения двигателя постоянного тока, ламп освещения, светодиодной нагрузки.

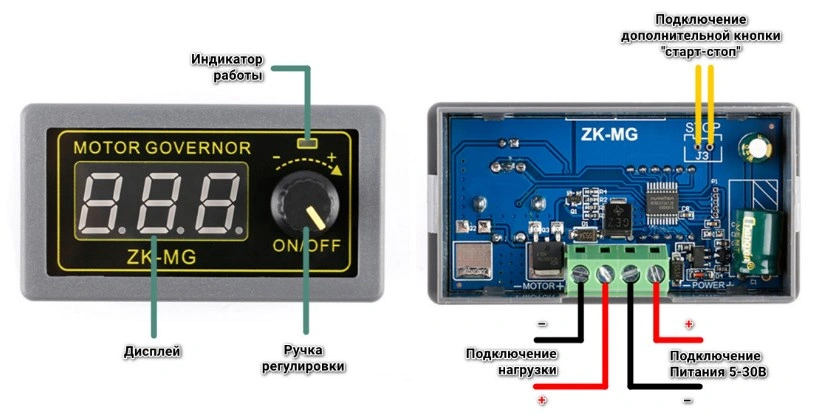

Модуль имеет защиту от неправильного подключения питания, шкалу скважности, регулировку скважности, возможность подключения кнопки STOP.

ШИМ регулятор предназначен для изменения величины входной мощности от 0 до 100%. Рабочее напряжение прибора от 6В до 30В DC. Встроенная защита ограничивает превышение рабочего тока. Удобная регулировочная ручка-энкодер для ШИМ регулирования. На модуле расположен светодиодный индикатор работы.

Управление двигателем постоянного тока оптимально организовать с помощью ШИМ регулятора. Например, если у нас есть двигатель постоянного тока на 12 Вольт, то мы можем регулировать обороты двигателя изменяя напряжение питания. Изменяя напряжение от 0 до 12 Вольт будут изменятся обороты двигателя от нуля до максимальных.

Особенности

• Подстройка рабочей частоты ШИМ в диапазоне от 1 до 99 кГц. По умолчанию выставлено 20 кГц.
• Возможность подключения дополнительной кнопки Старт/Стоп.
• Возможность установить верхний и нижний пределы рабочего цикла.

Настройка и управление

• Короткое нажатие на ручку регулировки - запуск и остановка двигателя.
• Длительное нажатие на ручку регулировки : вход в настройки
• Доступны следующие установки (выбор нужного параметра осуществляется коротким нажатием на ручку регулировки):
• выбор нижнего предела рабочего цикла “L”+ 2 цифры
• выбор верхнего предела рабочего цикла “H”+ 2 цифры или 100
• выбор рабочей частоты “F” +2 цифры
• Вращение ручки регулировки против часовой стрелки: уменьшение соответствующей настройки, вращение по часовой стрелке: увеличение соответствующей настройки.
• Длительное нажатие на ручку регулировки: сохранение параметров и выход из настроек.
