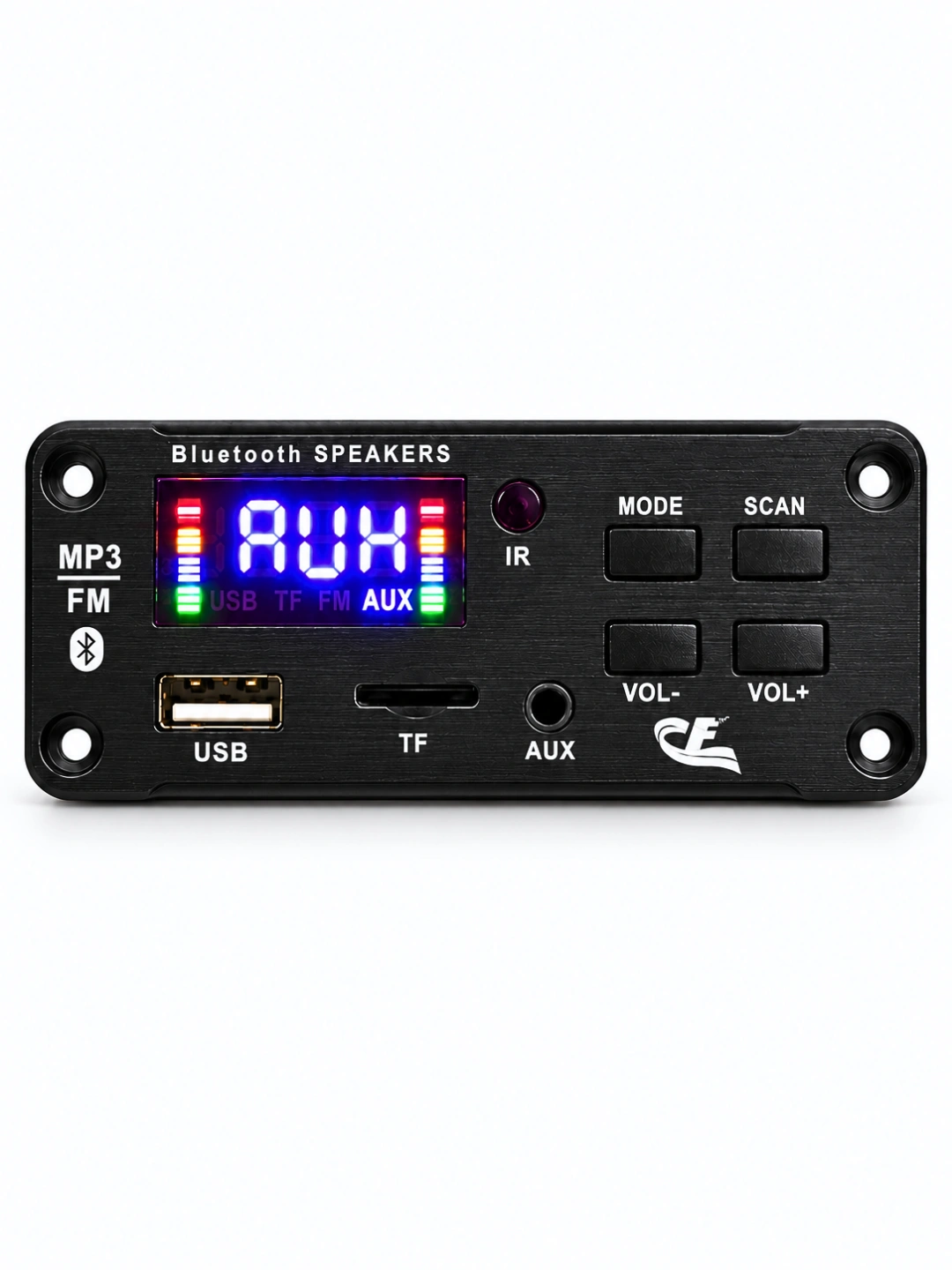

Встраиваемый MP3-декодер JS-M519-V1.3, 12В, Bluetooth, FM, USB, TF, AUX, с пультом

Встраиваемый MP3-декодер JS-M519-V1.3 предназначен для модернизации автомобильной и домашней аудиотехники, восстановления старых музыкальных центров, а также сборки собственных аудиосистем и DIY-проектов.

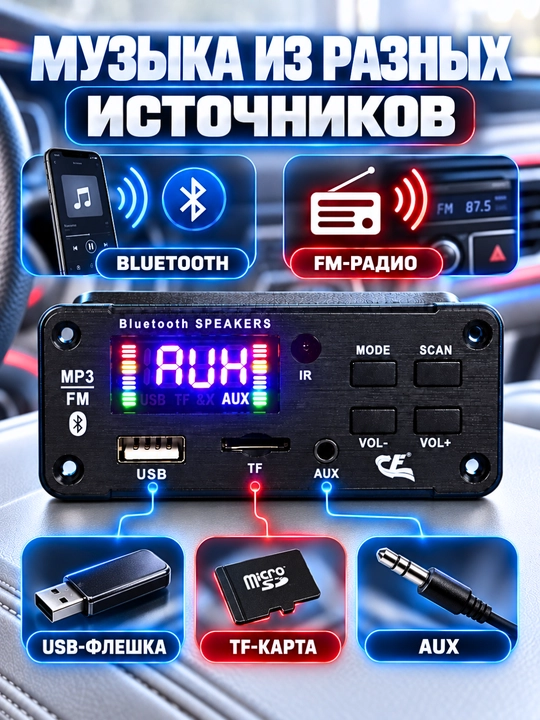

Модуль позволяет передавать музыку со смартфона по Bluetooth, воспроизводить аудиофайлы с USB-флешки и TF-карты, подключать внешний источник звука через AUX и слушать FM-радио. Управлять воспроизведением можно кнопками на передней панели или комплектным инфракрасным пультом.

Основные характеристики:

• Модель: JS-M519-V1.3

• Тип устройства: встраиваемый MP3-декодер и Bluetooth-аудиоплеер

• Рабочее напряжение: 12 В DC

• Источники воспроизведения: Bluetooth, USB-флешка и TF-карта

• Дополнительные режимы: AUX и FM-радио

• Управление: кнопки на панели и инфракрасный пульт

• Дисплей: цветной цифровой дисплей

• Количество аудиоканалов: 2, стерео

• Аудиовход: AUXR, GND, AUXL

• Аудиовыход: ROUT, GND, LOUT

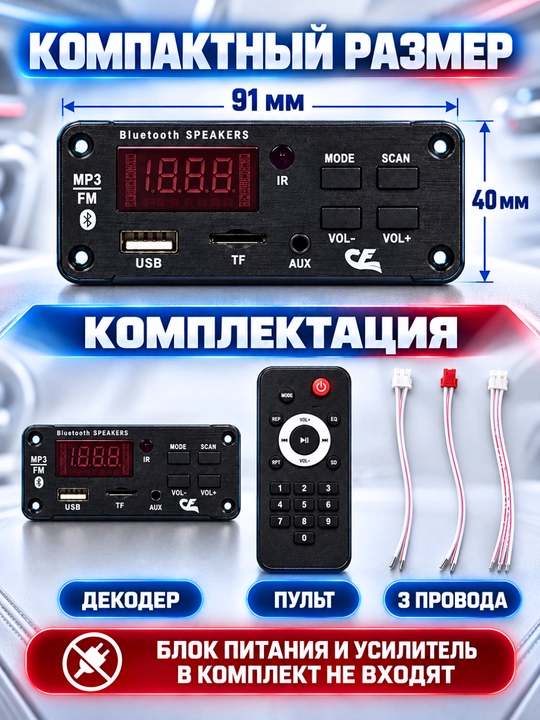

• Размер лицевой панели: 91 × 40 мм

Назначение разъёмов:

• B+ и B− — подключение питания 12 В DC;

• AUXR, GND, AUXL — линейный стереовход от внешнего источника звука;

• ROUT, GND, LOUT — линейный стереовыход для подключения к усилителю или AUX-входу аудиосистемы.

Важно: в модуле нет встроенного усилителя мощности. Обычные пассивные динамики нельзя подключать непосредственно к контактам ROUT/GND/LOUT. Для их работы требуется отдельный стереоусилитель.

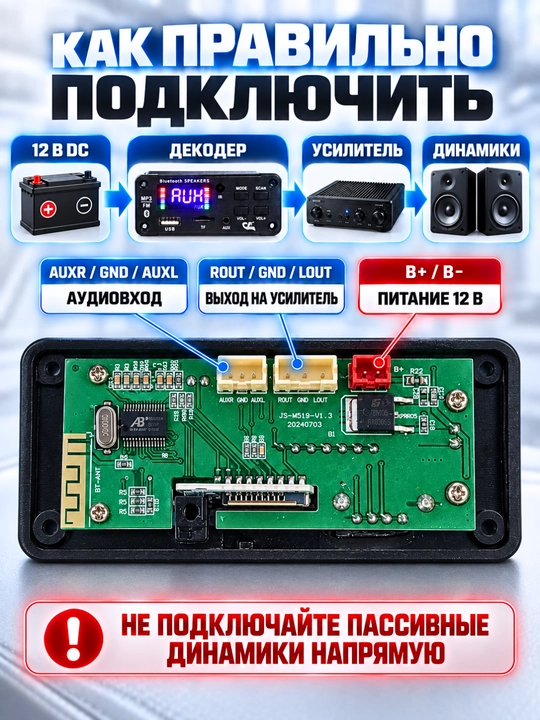

Правильная схема подключения:

Источник питания 12 В → декодер → внешний усилитель → динамики.

Если автомобильная магнитола или активная акустика имеет собственный усилитель и линейный AUX-вход, декодер можно подключить непосредственно к этому входу.

Модуль подходит для установки:

• в автомобильную аудиосистему;

• в старую магнитолу или музыкальный центр;

• в домашнюю активную акустику;

• в самодельную колонку с отдельным усилителем;

• в другие аудио- и DIY-проекты.

Для установки в автомобиль рекомендуется использовать защищённую цепь питания с предохранителем. Необходимо соблюдать полярность подключения. Монтаж желательно доверить специалисту.

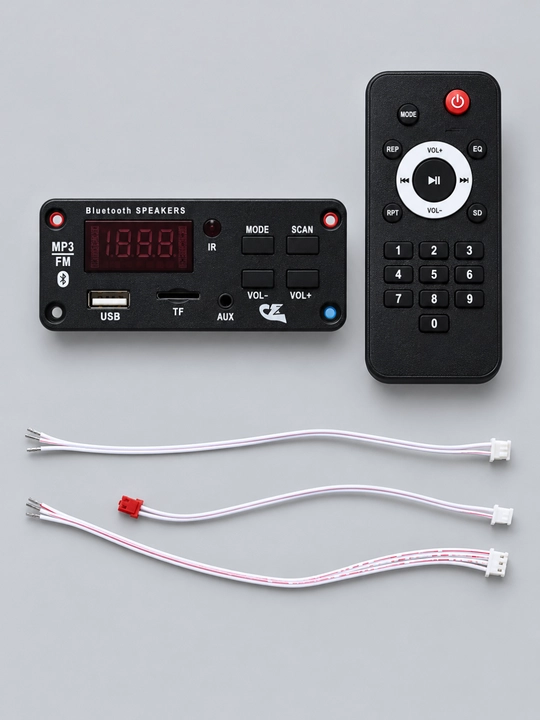

Комплектация:

• 1 MP3-декодер JS-M519-V1.3;

• 1 инфракрасный пульт дистанционного управления;

• 3 соединительных провода: 2 с белыми штекерами и 1 с красным штекером.

Блок питания, усилитель, динамики, USB-флешка и TF-карта в комплект не входят.
