Встраиваемая силовая розетка с крышкой, IP67

Встраиваемая силовая розетка с защитной крышкой, IP67

Встраиваемая силовая розетка IP67 предназначена для создания защищённой точки подключения электрического оборудования в шкафах, щитах, станках, генераторных установках, производственных панелях и других технических конструкциях. Панельное исполнение позволяет разместить основную часть розетки внутри корпуса оборудования, оставив снаружи только лицевую часть с защитной крышкой.

Главная особенность модели — плотно закрывающаяся крышка, которая помогает защищать контактную часть от пыли, грязи, влаги и случайного попадания воды. На крышке видна маркировка направления LOCK, указывающая на возможность её фиксации в закрытом положении. Такая конструкция особенно удобна в мастерских, производственных помещениях, гаражах и на объектах, где обычная открытая розетка может быстро загрязниться.

Корпус выполнен в чёрном цвете и имеет компактную круглую лицевую часть. Квадратная монтажная рамка оснащена отверстиями для крепления к панели винтами. Задняя часть изделия располагается внутри электрического шкафа или оборудования и используется для подключения питающих проводников.

Назначение розетки

Розетка служит для подключения электрических приборов и вспомогательного оборудования непосредственно на корпусе электрического шкафа или технической установки. Она позволяет организовать удобную точку питания там, где применение обычной настенной розетки затруднено или где требуется повышенная защита от внешней среды.

Изделие может применяться для подключения:

• переносных светильников;
• измерительных приборов;
• зарядных устройств;
• блоков питания;
• электроинструмента;
• диагностического оборудования;
• сервисных приборов;
• оборудования для технического обслуживания;
• небольших насосов и других совместимых устройств;
• временного электропитания внутри рабочей зоны.

Конкретная допустимая нагрузка должна определяться по маркировке самого изделия, упаковке или техническому паспорту. На предоставленной фотографии номинальный ток и напряжение не отображены, поэтому указывать точные значения без дополнительной проверки нельзя.

Степень защиты IP67

Маркировка IP67 относится к международной системе классификации защиты корпусов электрического оборудования от проникновения твёрдых частиц и воды, установленной стандартом IEC 60529. Первая цифра показывает уровень защиты от твёрдых частиц, а вторая — от воздействия воды.

Цифра 6 означает пыленепроницаемое исполнение корпуса при соблюдении условий правильного монтажа и герметизации.

Цифра 7 означает защиту от последствий временного погружения в воду при условиях испытаний, предусмотренных стандартом. Однако IP67 не следует понимать как разрешение постоянно держать изделие под водой или использовать его без ограничений в любой влажной среде.

Также важно учитывать, что защита от временного погружения не обязательно означает автоматическую устойчивость к сильным водяным струям или мойке высокого давления. Для защиты одновременно от струй и погружения производители могут указывать двойную маркировку, например IP66/IP67. Поэтому розетку IP67 нельзя без подтверждения производителя очищать аппаратом высокого давления.

Заявленная степень защиты обычно сохраняется только при выполнении всех условий монтажа:

• крышка полностью закрыта и зафиксирована;
• уплотнитель установлен правильно;
• корпус не имеет трещин;
• монтажная рамка плотно прилегает к панели;
• кабельные вводы и задняя часть также защищены;
• крепёж затянут равномерно;
• используется совместимая вилка, если защита должна сохраняться при подключении.

Если крышка открыта или в розетку вставлена обычная вилка без герметичного соединения, реальная степень защиты может стать ниже. Точные условия сохранения IP67 необходимо уточнять по документации конкретной модели.

Герметичная защитная крышка

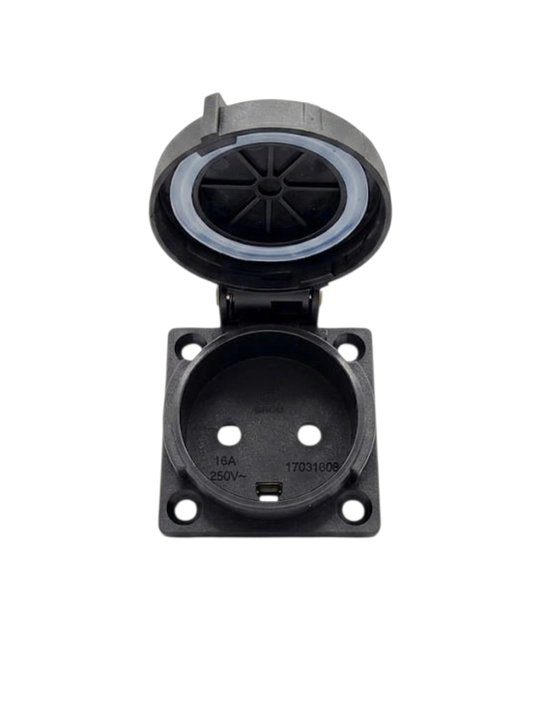

Передняя часть розетки закрывается круглой крышкой. Она выполняет несколько функций:

• закрывает контактное гнездо, когда розетка не используется;
• уменьшает попадание пыли и производственных загрязнений;
• защищает контакты от случайного воздействия воды;
• препятствует попаданию металлической стружки;
• снижает риск случайного прикосновения к внутренней части;
• помогает поддерживать контакты в более чистом состоянии.

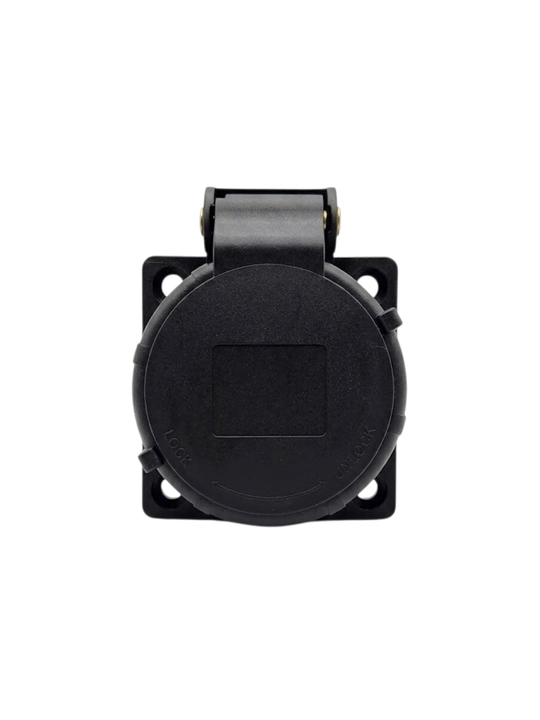

Надпись LOCK и стрелка на крышке указывают на поворотный механизм фиксации. После закрытия крышку можно повернуть в направлении стрелки, чтобы она плотнее удерживалась на корпусе. Такая конструкция отличается от простой пружинной крышки тем, что обеспечивает более надёжное закрытие при вибрации, перемещении оборудования или случайном касании.

Перед эксплуатацией необходимо проверить, что крышка:

• закрывается без перекоса;
• свободно поворачивается;
• надёжно фиксируется;
• не имеет трещин;
• плотно прижимает уплотнение;
• не открывается самостоятельно.

Повреждение крышки, фиксатора или уплотнителя может существенно снизить защиту от пыли и воды.

Встраиваемый панельный монтаж

Розетка предназначена для установки в заранее подготовленный вырез на дверце или стенке оборудования. Её задняя часть проходит внутрь корпуса, а лицевая монтажная рамка остаётся снаружи.

Панельный монтаж имеет несколько преимуществ:

• аккуратный внешний вид;
• компактное размещение;
• отсутствие выступающей монтажной коробки;
• защита задних контактов внутри шкафа;
• удобный доступ к точке подключения;
• возможность установки непосредственно на оборудовании;
• надёжная фиксация четырьмя винтами.

Встраиваемые розетки IP67 выпускаются различными производителями как панельные модели для промышленного оборудования. Среди подобных изделий встречаются исполнения 2P+E, рассчитанные на 16 А и 250 В, однако эти характеристики относятся только к конкретным моделям производителей и не подтверждают параметры представленного товара.

Перед подготовкой отверстия необходимо измерить реальный экземпляр. Нельзя вырезать панель только по фотографии, поскольку у внешне похожих розеток могут отличаться:

• размер лицевой рамки;
• диаметр круглой части;
• монтажный вырез;
• расстояние между отверстиями;
• глубина заднего корпуса;
• допустимая толщина панели;
• положение клемм.

Возможные области применения

Встраиваемая розетка IP67 может использоваться в следующих местах:

Электрические шкафы. Для подключения ноутбука, тестера, переносного светильника или инструмента во время обслуживания.

Щиты автоматики. В качестве сервисной точки питания возле контроллеров, преобразователей и другого оборудования.

Станки и производственные машины. Для подключения диагностического или вспомогательного оборудования.

Гаражи и автосервисы. Для организации защищённой точки питания на стенде, подъёмнике или рабочей панели.

Генераторные установки. В качестве панельной выходной розетки при соответствии электрической схеме, номинальному току и напряжению.

Насосные и технические помещения. Для применения в местах с пылью и возможным воздействием влаги.

Уличные электрические шкафы. При условии, что материал корпуса, рабочая температура, стойкость к ультрафиолету и способ монтажа допускают наружную эксплуатацию.

Телекоммуникационные шкафы. Для временного сервисного подключения оборудования.

Мобильные установки и спецтехника. Для монтажа на панелях, где требуется закрываемая электрическая точка.

Само обозначение IP67 не подтверждает устойчивость пластика к солнечному ультрафиолету, морозу, маслам, топливу или агрессивным химическим веществам. Эти параметры должны проверяться отдельно.

Материал и конструкция корпуса

По внешнему виду корпус изготовлен из чёрного электроизоляционного пластика. Точный материал по фотографии определить невозможно. У промышленных розеток часто используются прочные полимерные материалы, но для карточки этого товара нельзя указывать полиамид, ABS или другой конкретный состав без информации производителя.

Изоляционный корпус помогает:

• отделять токоведущие элементы от монтажной панели;
• защищать внутренние контакты;
• снижать риск случайного прикосновения;
• уменьшать массу изделия;
• предотвращать коррозию самого корпуса;
• формировать посадочное место для крышки и уплотнителя.

В шарнире крышки видна металлическая втулка, которая помогает повысить прочность подвижного соединения. На задней стороне частично видны контактные элементы, однако их точное количество, маркировку и способ подключения необходимо проверять непосредственно на изделии.

Электрическое подключение

Монтаж и подключение должны выполняться квалифицированным электриком при полностью отключённом питании.

Перед работой необходимо проверить:

• номинальное напряжение розетки;
• допустимый ток;
• количество контактов;
• наличие защитного заземления;
• маркировку L, N и PE;
• тип задних клемм;
• допустимое сечение проводов;
• схему электрической защиты;
• совместимость с применяемой вилкой.

У панельных розеток могут использоваться винтовые клеммы, плоские контакты или другие способы подключения. Нельзя подсоединять провода, ориентируясь только на расположение контактов на фотографии.

Фазный провод подключается к контакту L, нейтральный — к N, а защитный проводник — к PE, если такое обозначение предусмотрено конструкцией. Защитный проводник нельзя заменять нейтралью или оставлять неподключённым, если розетка рассчитана на заземление.

Для многопроволочных жил рекомендуется применять соответствующие наконечники. Плохо зажатый провод создаёт повышенное переходное сопротивление, из-за которого контакт может нагреваться и повреждать корпус.

Защита электрической линии

Розетка должна использоваться совместно с правильно подобранной электрической защитой. Она не заменяет:

• автоматический выключатель;
• предохранитель;
• УЗО;
• дифференциальный автомат;
• реле напряжения;
• систему защитного заземления.

Номинал автоматического выключателя выбирается с учётом допустимого тока розетки, сечения кабеля, способа прокладки и подключаемой нагрузки.

На линиях, где существует повышенный риск контакта с влагой, особенно важна исправная система защитного заземления и применение устройств защиты от тока утечки в соответствии с проектом и местными электротехническими требованиями.

Рекомендации по установке

Общая последовательность монтажа:

1. Полностью отключить питание оборудования.
2. Выбрать место, где крышка сможет свободно открываться и поворачиваться.
3. Проверить наличие свободного пространства за панелью.
4. Измерить корпус и подготовить точный шаблон.
5. Разметить монтажный вырез и крепёжные отверстия.
6. Выполнить отверстие в панели.
7. Удалить металлические заусенцы и острые края.
8. Установить предусмотренное уплотнение.
9. Вставить розетку в вырез.
10. Равномерно затянуть крепёжные винты.
11. Подключить проводники по маркировке.
12. Закрыть и изолировать задние контакты.
13. Проверить работу крышки и фиксатора.
14. Подать питание и проверить розетку измерительным прибором.

Если изделие устанавливается на металлическую панель, края выреза не должны повреждать изоляцию проводов. Для сохранения IP67 особенно важно, чтобы рамка не была перекошена, а уплотнитель равномерно прилегал по всему периметру.

Эксплуатация

Перед подключением вилки крышку необходимо разблокировать и открыть. После завершения работы вилку извлекают, крышку закрывают и фиксируют в положении LOCK.

Нельзя использовать розетку, если обнаружены:

• трещины корпуса;
• повреждение крышки;
• отсутствие уплотнителя;
• следы оплавления;
• запах перегретого пластика;
• потемнение контактов;
• искрение;
• неплотное удержание вилки;
• вода внутри гнезда;
• ослабление крепления к панели.

Если внутрь попала вода, питание необходимо отключить. Повторное включение допускается только после осмотра специалистом и полного высыхания.

Не следует погружать подключённое оборудование в воду, использовать розетку под водой или открывать крышку во влажной среде при включённом питании.

Уход и обслуживание

Для сохранения защитных свойств рекомендуется периодически проверять:

• состояние резинового или полимерного уплотнения;
• плотность закрытия крышки;
• исправность поворотного фиксатора;
• отсутствие трещин;
• чистоту контактной части;
• затяжку монтажных винтов;
• герметичность прилегания к панели;
• отсутствие влаги внутри корпуса;
• состояние задних соединений;
• отсутствие нагрева при работе.

Очистка выполняется только после отключения питания. Корпус можно протирать мягкой тканью. Не рекомендуется применять растворители, абразивные материалы и мойку высокого давления, если производитель прямо не разрешает такой способ очистки.

Преимущества товара

Степень защиты IP67. Корпус рассчитан на высокую защиту от пыли и временного воздействия воды при правильном монтаже.

Фиксируемая крышка. Поворотный замок помогает удерживать крышку плотно закрытой.

Встраиваемая конструкция. Позволяет аккуратно установить изделие в панель или дверцу шкафа.

Компактный корпус. Розетка не занимает много места на лицевой панели.

Четыре точки крепления. Способствуют устойчивой фиксации изделия.

Защита контактов. Закрытая крышка уменьшает попадание грязи, пыли и влаги.

Универсальное применение. Подходит для шкафов, станков, генераторов, мастерских и технических установок.

Чёрный цвет. Практично сочетается с большинством промышленного и сервисного оборудования.

Важная информация о характеристиках

По предоставленной фотографии можно подтвердить:

Тип товара: встраиваемая силовая розетка

Степень защиты: IP67 — по информации пользователя

Монтаж: панельный

Крышка: защитная, поворотная

Фиксация крышки: предусмотрена маркировка LOCK

Цвет корпуса: чёрный

Крепление: через отверстия монтажной рамки

По фотографии нельзя достоверно определить:

• бренд;
• модель;
• номинальный ток;
• номинальное напряжение;
• количество полюсов;
• наличие и тип заземления;
• стандарт вилки;
• материал корпуса;
• тип задних клемм;
• допустимое сечение провода;
• рабочую температуру;
• размер монтажного выреза;
• точные габариты;
• массу;
• степень защиты с подключённой вилкой;
• возможность постоянной наружной эксплуатации.

Перед публикацией карточки эти сведения необходимо проверить по упаковке, маркировке или техническому паспорту.

Основные характеристики

Тип изделия: встраиваемая силовая розетка

Исполнение: панельное

Степень защиты: IP67

Крышка: поворотная, фиксируемая

Маркировка крышки: LOCK

Форма лицевой части: круглая

Монтажная рамка: квадратная

Крепление: винтовое

Материал корпуса: электроизоляционный пластик, точный состав не указан

Цвет: чёрный

Назначение: подключение электрического оборудования

Применение: электрические шкафы, станки, панели, генераторы и мастерские
