Усилитель звука ZK-MT21 2.1 — Bluetooth 5.0, AUX, 50 + 50 + 100 Вт

🔊 СОЗДАЙТЕ ПОЛНОЦЕННУЮ 2.1-АУДИОСИСТЕМУ В КОМПАКТНОМ ФОРМАТЕ

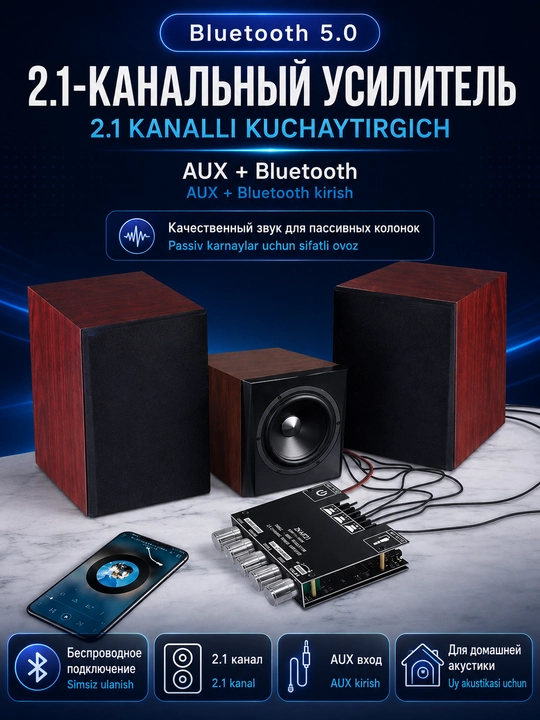

ZK-MT21 — компактный 2.1-канальный усилитель мощности для сборки и модернизации акустических систем. Он позволяет одновременно подключить две пассивные колонки и отдельный сабвуфер, обеспечивая полноценную конфигурацию 2.1: левый канал + правый канал + низкочастотный канал.

Модель сочетает беспроводное подключение Bluetooth 5.0, классический проводной вход AUX, отдельное управление сабвуфером, регулировку высоких и низких частот, общую громкость и питание DC 12–24 В.

Это практичное решение для домашней акустики, мастерской, самостоятельных DIY-проектов, модернизации старых колонок и создания компактной мультимедийной системы.

⚡ КОНФИГУРАЦИЯ МОЩНОСТИ ДО 50 + 50 + 100 ВТ

Усилитель построен по схеме 2.1 канала:

🔹 Левый канал — до 50 Вт

🔹 Правый канал — до 50 Вт

🔹 Канал сабвуфера — до 100 Вт

Такое распределение позволяет отделить низкочастотную часть от основных стереоканалов. Левые и правые колонки формируют основную звуковую сцену, а подключённый сабвуфер отвечает за более выраженный низкочастотный диапазон.

⚠️ Важно: заявленная максимальная мощность достигается только при подходящем напряжении питания, достаточном токе блока питания, соответствующем сопротивлении динамиков и правильном охлаждении. Фактическая мощность в конкретной системе может быть ниже.

🎶 НАСТОЯЩАЯ СХЕМА 2.1 — ДВЕ КОЛОНКИ + САБВУФЕР

На задней части усилителя предусмотрены отдельные винтовые клеммы:

🔊 L — левый канал

🔊 R — правый канал

🔉 S — сабвуфер

Это позволяет собрать аккуратную систему без дополнительных распределительных модулей.

Поддерживаемое сопротивление акустики:

4–8 Ом

Ориентировочная мощность подключаемых динамиков:

15–100 Вт

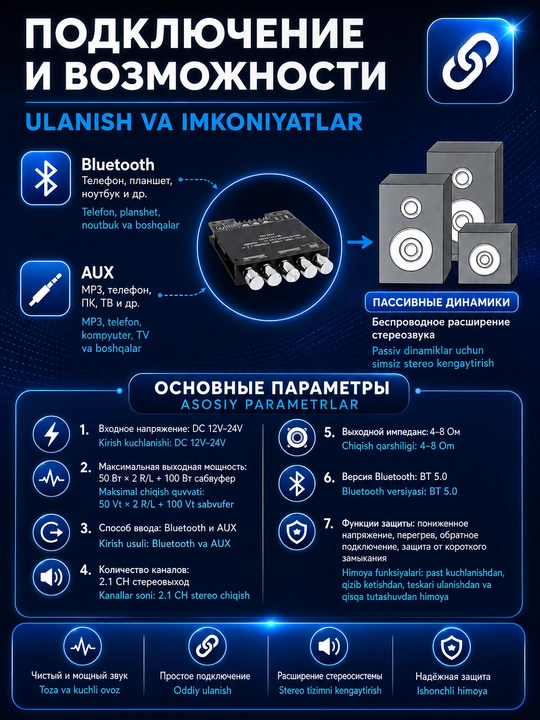

📶 BLUETOOTH 5.0 — БЕСПРОВОДНОЕ ВОСПРОИЗВЕДЕНИЕ

Встроенный Bluetooth-модуль позволяет передавать звук без отдельного внешнего приёмника.

Подключайте:

📱 смартфон

💻 ноутбук

📲 планшет

🖥 компьютер с Bluetooth

🎵 совместимый музыкальный источник

После сопряжения устройство можно использовать как компактный центр домашней акустики.

✅ Преимущества Bluetooth

✔ меньше проводов

✔ быстрое подключение

✔ удобно управлять музыкой со смартфона

✔ не требуется отдельный Bluetooth-ресивер

✔ подходит для повседневного прослушивания

🎧 AUX — ДЛЯ ПРОВОДНОГО ИСТОЧНИКА ЗВУКА

Для устройств без Bluetooth предусмотрен стандартный AUX-аудиовход.

Через AUX можно подключать:

💻 компьютер или ноутбук

📺 телевизор с соответствующим аудиовыходом

🎵 MP3-плеер

📱 смартфон через подходящий переходник

🎛 аудиопроигрыватель

🔌 другой совместимый источник аналогового сигнала

Наличие сразу Bluetooth + AUX делает ZK-MT21 универсальным для разных сценариев использования.

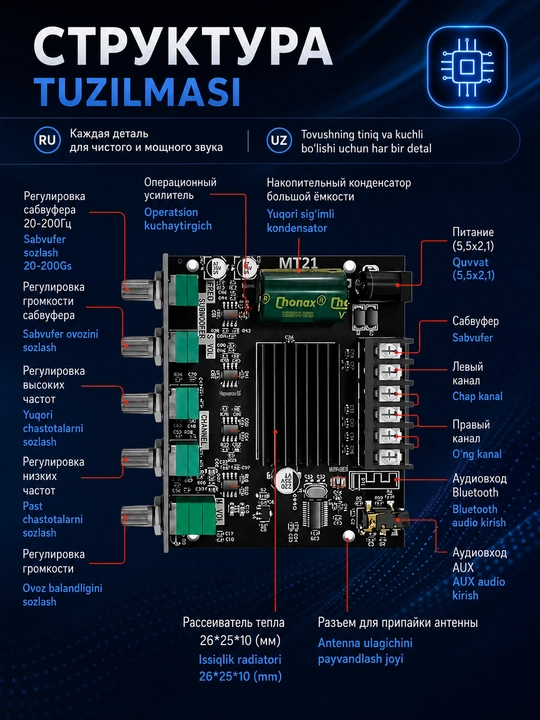

🎚 5 ОТДЕЛЬНЫХ РЕГУЛЯТОРОВ — НАСТРОЙТЕ ЗВУК ПОД СЕБЯ

Передняя панель оснащена пятью металлическими ручками управления.

🔉 SUBWOOFER FREQ

Регулировка рабочей частоты сабвуферного канала примерно в диапазоне:

20–200 Гц

Позволяет настроить, какую часть низких частот будет воспроизводить сабвуфер.

🔊 SUBWOOFER VOLUME

Отдельная регулировка громкости сабвуфера.

Можно добавить больше баса или уменьшить его, не меняя громкость основных колонок.

🎼 TREBLE

Регулировка высоких частот.

Позволяет сделать звучание более ярким или, наоборот, более мягким.

🎵 BASS

Регулировка низких частот основных стереоканалов.

Помогает адаптировать характер звучания под конкретные колонки и помещение.

🔈 MAIN VOLUME

Общая регулировка громкости системы.

🎛 ГИБКАЯ НАСТРОЙКА ЗВУЧАНИЯ

В отличие от простых усилительных плат с одной ручкой громкости, ZK-MT21 позволяет отдельно управлять несколькими параметрами.

Вы можете:

✅ настроить уровень сабвуфера

✅ выбрать диапазон его работы

✅ добавить или уменьшить бас

✅ изменить количество высоких частот

✅ отдельно выставить общую громкость

Это особенно удобно при использовании колонок и сабвуфера разной чувствительности.

🔋 ПИТАНИЕ DC 12–24 В

Усилитель рассчитан на питание постоянным напряжением:

DC 12–24 В

Это позволяет подобрать источник питания под конкретную задачу.

Например, для спокойного прослушивания не всегда требуется максимальная мощность, а для работы усилителя с высокой нагрузкой необходим более производительный источник питания.

⚠️ БЛОК ПИТАНИЯ В КОМПЛЕКТ НЕ ВХОДИТ

Это важный момент при покупке.

❌ Блок питания 12–24 В не входит в комплект поставки.

Его необходимо приобретать отдельно.

🔌 КАК ВЫБИРАТЬ БЛОК ПИТАНИЯ

Источник питания следует подбирать с учётом:

✔ количества подключённых динамиков

✔ сопротивления акустики

✔ мощности колонок

✔ мощности сабвуфера

✔ желаемой выходной мощности

✔ длительности работы под нагрузкой

Для получения высокой выходной мощности нужен блок питания с достаточным запасом по току.

По маркировке данной версии усилителя ток при высокой нагрузке может составлять более 9 А.

⚠️ Слишком слабый блок питания может ограничивать доступную мощность усилителя.

❄️ РАДИАТОР ДЛЯ ОТВОДА ТЕПЛА

На силовой части платы установлен крупный алюминиевый радиатор.

Он помогает:

🌡 отводить тепло от силовых компонентов

⚡ поддерживать стабильную работу при нагрузке

🎶 использовать усилитель длительное время при корректно подобранном питании

🛡 снизить риск перегрева компонентов

При монтаже рекомендуется не перекрывать вентиляцию вокруг устройства.

🛡 КОМПЛЕКС ЗАЩИТНЫХ ФУНКЦИЙ

В конструкции усилителя предусмотрены защитные механизмы для более безопасной эксплуатации:

🛡 защита от перегрева

⚡ защита при пониженном напряжении

🔄 защита при неправильном подключении

🔌 защита от короткого замыкания

При этом правильное питание и подключение акустики остаются обязательными условиями эксплуатации.

🏠 ДЛЯ ДОМАШНЕЙ АКУСТИКИ

ZK-MT21 можно использовать для создания компактной домашней системы:

📺 рядом с телевизором

💻 возле компьютера

🖥 на рабочем столе

🎵 в музыкальной зоне

🛋 в гостиной

🛏 в спальне

Подключите две пассивные колонки и сабвуфер — и получите компактную систему 2.1.

🔧 ОТЛИЧНЫЙ ВАРИАНТ ДЛЯ DIY-ПРОЕКТОВ

Модель особенно интересна тем, кто собирает акустику самостоятельно.

Подходит для:

🛠 самодельных колонок

🔊 восстановления старой акустики

♻️ модернизации пассивных колонок

🎵 сборки сабвуферной системы

🪚 акустики собственного производства

🔧 мастерской

🚗 автомобильных проектов при подходящем питании

📦 установки усилителя в собственный корпус

🧩 КОМПАКТНЫЙ ФОРМАТ

Ориентировочные размеры устройства:

📏 9,3 × 9 × 2,2 см

Компактные габариты позволяют установить модуль в небольшом корпусе, акустическом проекте или ограниченном пространстве.

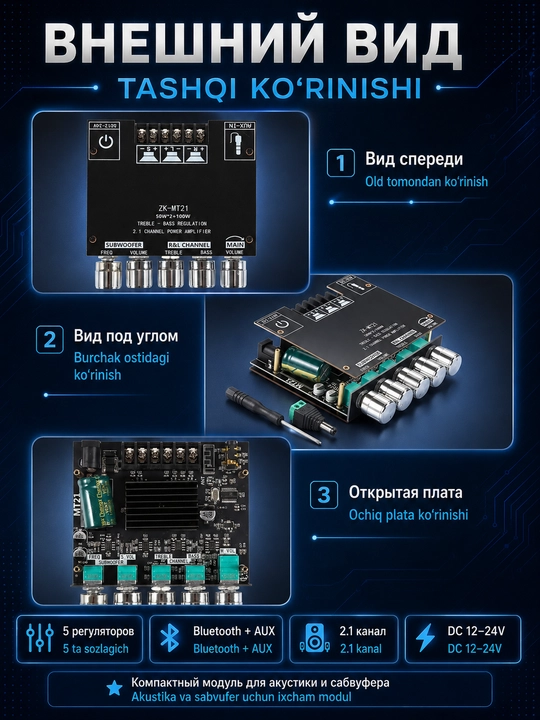

🎨 ПРОДУМАННЫЙ ВНЕШНИЙ ВИД

Черные панели корпуса, металлические регуляторы и аккуратная компоновка элементов позволяют использовать усилитель не только как внутреннюю плату, но и как самостоятельный настольный аудиомодуль.

На панели нанесены обозначения:

SUBWOOFER FREQ

SUBWOOFER VOLUME

TREBLE

BASS

MAIN VOLUME

Управление понятно и расположено непосредственно перед пользователем.

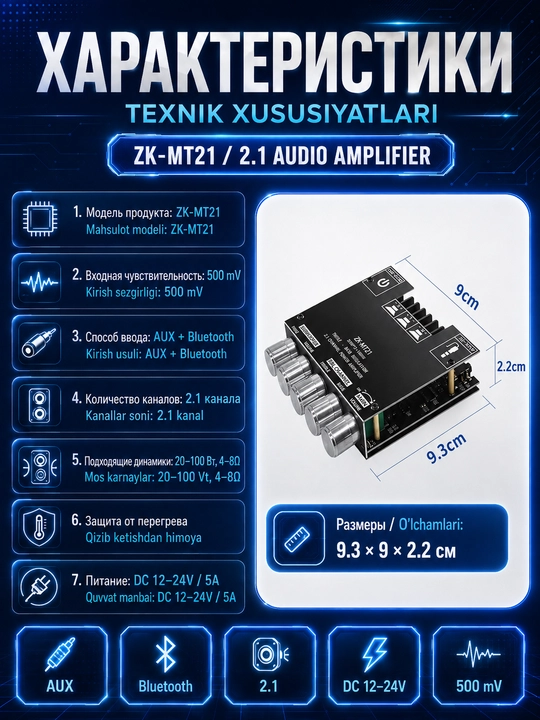

📋 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

🔹 Модель: ZK-MT21

🔹 Тип устройства: аудиоусилитель мощности

🔹 Формат: 2.1 канала

🔹 Левый канал: до 50 Вт

🔹 Правый канал: до 50 Вт

🔹 Сабвуферный канал: до 100 Вт

🔹 Общая конфигурация: 50 + 50 + 100 Вт

🔹 Входы: Bluetooth + AUX

🔹 Bluetooth: версия 5.0

🔹 Питание: DC 12–24 В

🔹 Ток: при высокой нагрузке может превышать 9 А

🔹 Сопротивление акустики: 4–8 Ом

🔹 Ориентировочная мощность динамиков: 15–100 Вт

🔹 Регулировка частоты сабвуфера: примерно 20–200 Гц

🔹 Регулировка сабвуфера: есть

🔹 Регулировка Bass: есть

🔹 Регулировка Treble: есть

🔹 Основная громкость: регулируется

🔹 Количество регуляторов: 5

🔹 Радиатор охлаждения: есть

🔹 Размер: около 9,3 × 9 × 2,2 см

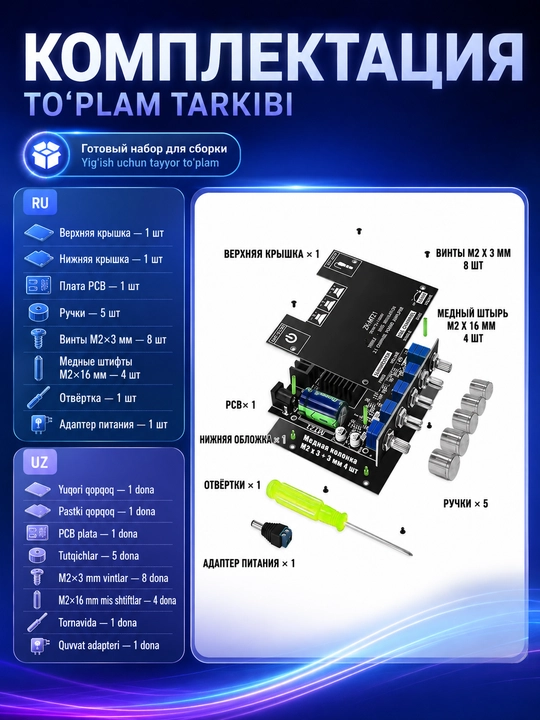

📦 КОМПЛЕКТАЦИЯ

В комплект входят:

✅ усилитель ZK-MT21 — 1 шт.

✅ верхняя панель корпуса — 1 шт.

✅ нижняя панель корпуса — 1 шт.

✅ металлические ручки — 5 шт.

✅ винты M2×3 мм — 8 шт.

✅ металлические стойки M2×16 мм — 4 шт.

✅ отвёртка — 1 шт.

✅ переходник для подключения питания — 1 шт.

❌ Блок питания в комплект не входит

Источник питания DC 12–24 В приобретается отдельно и выбирается под планируемую нагрузку.

💎 ПОЧЕМУ ZK-MT21 — УДАЧНЫЙ ВЫБОР

⭐ полноценная конфигурация 2.1

⭐ отдельный канал для сабвуфера

⭐ мощность до 50 + 50 + 100 Вт

⭐ встроенный Bluetooth 5.0

⭐ проводной AUX

⭐ поддержка 4–8 Ом

⭐ питание 12–24 В

⭐ 5 отдельных органов управления

⭐ регулировка частоты сабвуфера

⭐ независимая громкость сабвуфера

⭐ Bass + Treble

⭐ удобные винтовые клеммы

⭐ эффективный радиатор охлаждения

⭐ компактные размеры

⭐ подходит для домашней акустики

⭐ подходит для DIY-проектов

⭐ возможность модернизации старых пассивных колонок
