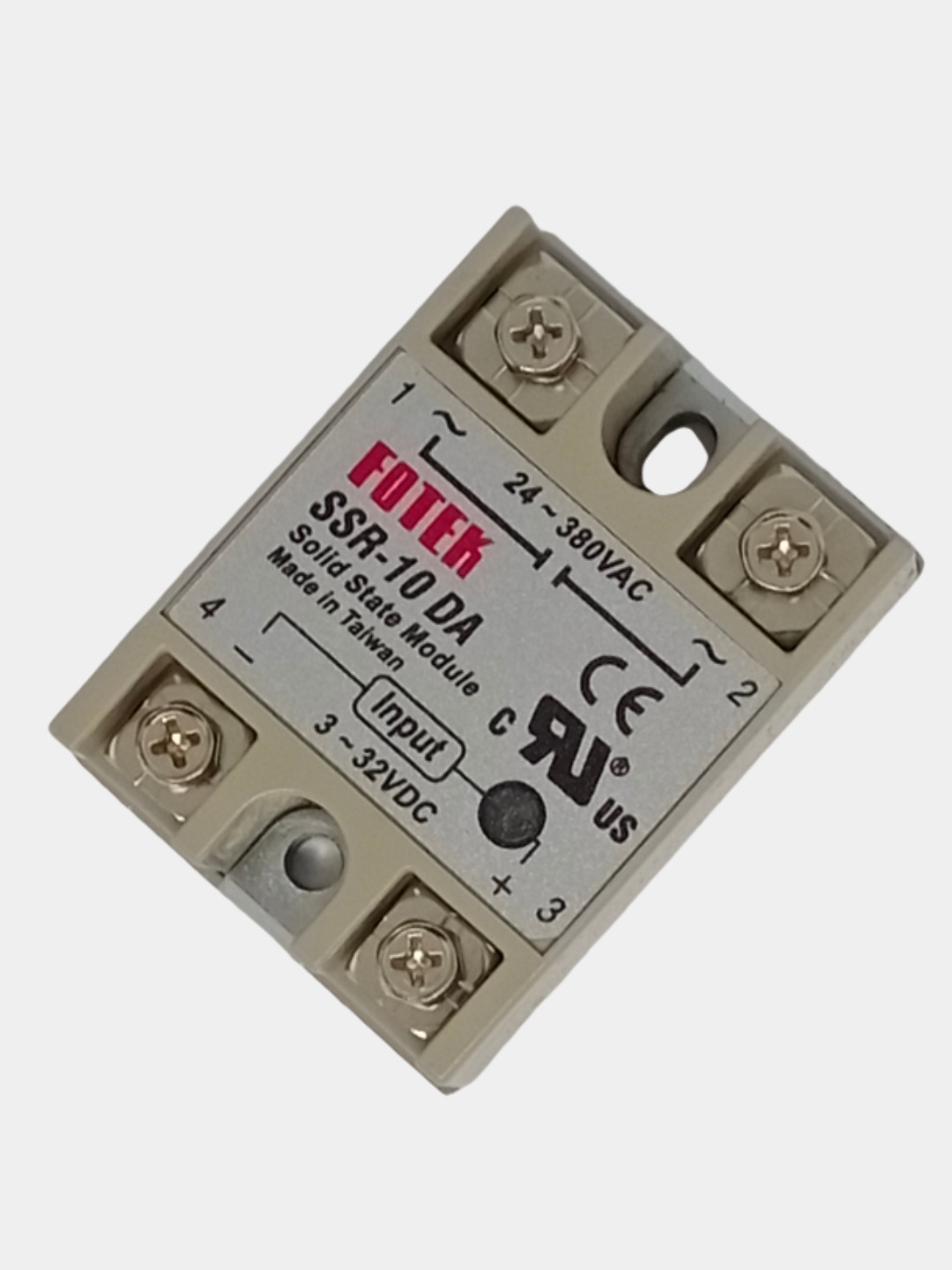

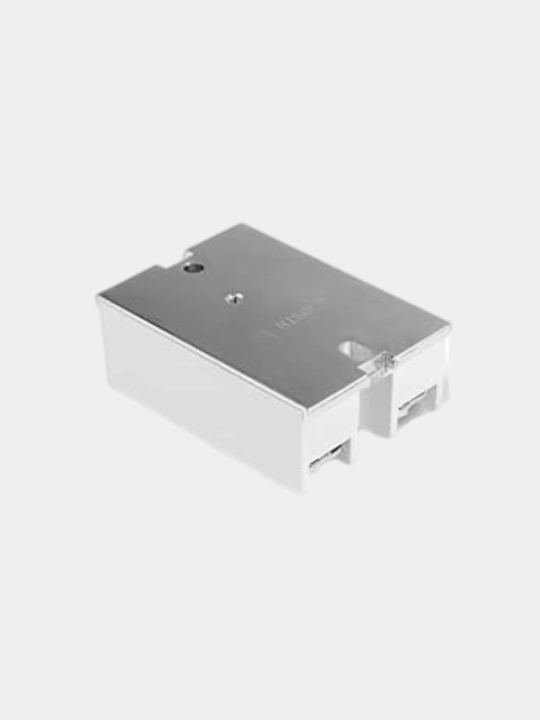

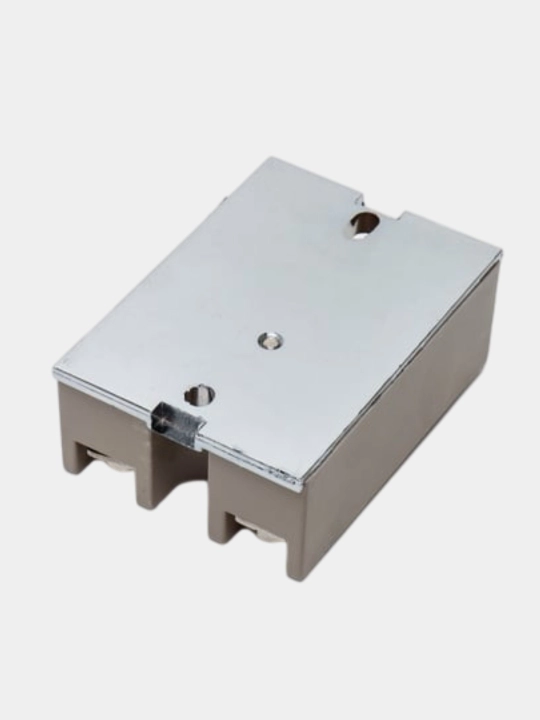

Твердотельное реле SSR-10DA

Твердотельное реле SSR-10DA

С момента своего появления технология SSR получила признание во многих областях, которые ранее были единственной областью EMR или контактора. Основными областями роста стали приложения для управления промышленными процессами, в частности:

регулирование температуры нагрева / охлаждения;

двигатели;

лампы;

соленоиды;

клапаны и трансформаторы.

Список применений SSR практически безграничен.

Ниже приведены типичные примеры применения SSR:

промышленная автоматизация;

электронные приборы;

промышленные приборы;

упаковочные машины;

инструментальные станки;

производственное оборудование;

пищевое оборудование;

системы безопасности;

промышленное освещение;

противопожарные системы и системы безопасности;

раздаточные машины;

производственное оборудование;

бортовой контроль мощности;

контроль движения;

контрольно-измерительные системы;

торговые автоматы;

тестовые системы;

офисные машины;

медицинское оборудование;

освещение дисплея;

управление лифтом;

метрологическое оборудование;

освещение развлечений.

Fotek предлагает как стандартные SSR, которые могут быть присоединены к радиатору, так и линейку slimline SSR, которые имеют встроенный радиатор и могут монтироваться на din-рейку там, где требуется место.

Преимущества использования SSR

При правильном использовании по назначению SSR обеспечивает многие характеристики, которые часто трудно найти в EMR: высокая степень надежности, длительный срок службы, значительное уменьшенные электромагнитных помех, быстрая реакция и высокая виброустойчивость. SSR не имеет движущихся частей, которые изнашиваются, или дугогасящих контактов, которые часто являются основной причиной отказа при ЭМИ.

Основные плюсы SSR:

Длительный срок службы (надежность);

Включение с нулевым напряжением, низкий уровень электромагнитных помех /RFI;

Ударопрочность и виброустойчивость;

Случайное включение, пропорциональное управление;

Нет отскока контактов;

Бездуговое переключение;

Нет акустического шума;

Совместимость с микропроцессором;

Быстрый отклик;

Отсутствие движущихся частей.

Объяснение кода FOTEK SSR-10DA:

SSR = однофазное твердотельное реле (тип изделия)

10 = 10A (номинальный выходной ток)

D = постоянный ток 3-32 В (входное напряжение вкл/выкл)

A = переменный ток (тип выходного напряжения)

⌂ = диапазон выходного напряжения*

* Если нет пятой буквы (обычно H), этот SSR имеет нестандартное выходное напряжение (24-380 В переменного тока).

В качестве быстрого обновления, в методе нулевого перекрестного запуска выход переключается только на нулевую точку пересечения синусоидальной волны. Стоит обратить внимание, что этот метод особенно подходит для управления резистивными, емкостными и ненасыщенными индуктивными нагрузками.

Метод ZCT

Однако одним из недостатков метода пересечения нуля является то, что вы не можете легко использовать такой SSR для регулировки яркости с широтно-импульсной модуляцией (PWM), поскольку он будет поддерживать свое состояние до тех пор, пока выходной сигнал переменного тока сам по себе не пересечет ноль (тогда вам нужно твердотельное реле случайного включения).

В большинстве случаев можно использовать GPIO микроконтроллера для непосредственного управления FOTEK SSR, но дополнительная схема драйвера на основе BJT хороша с точки зрения безопасности.
