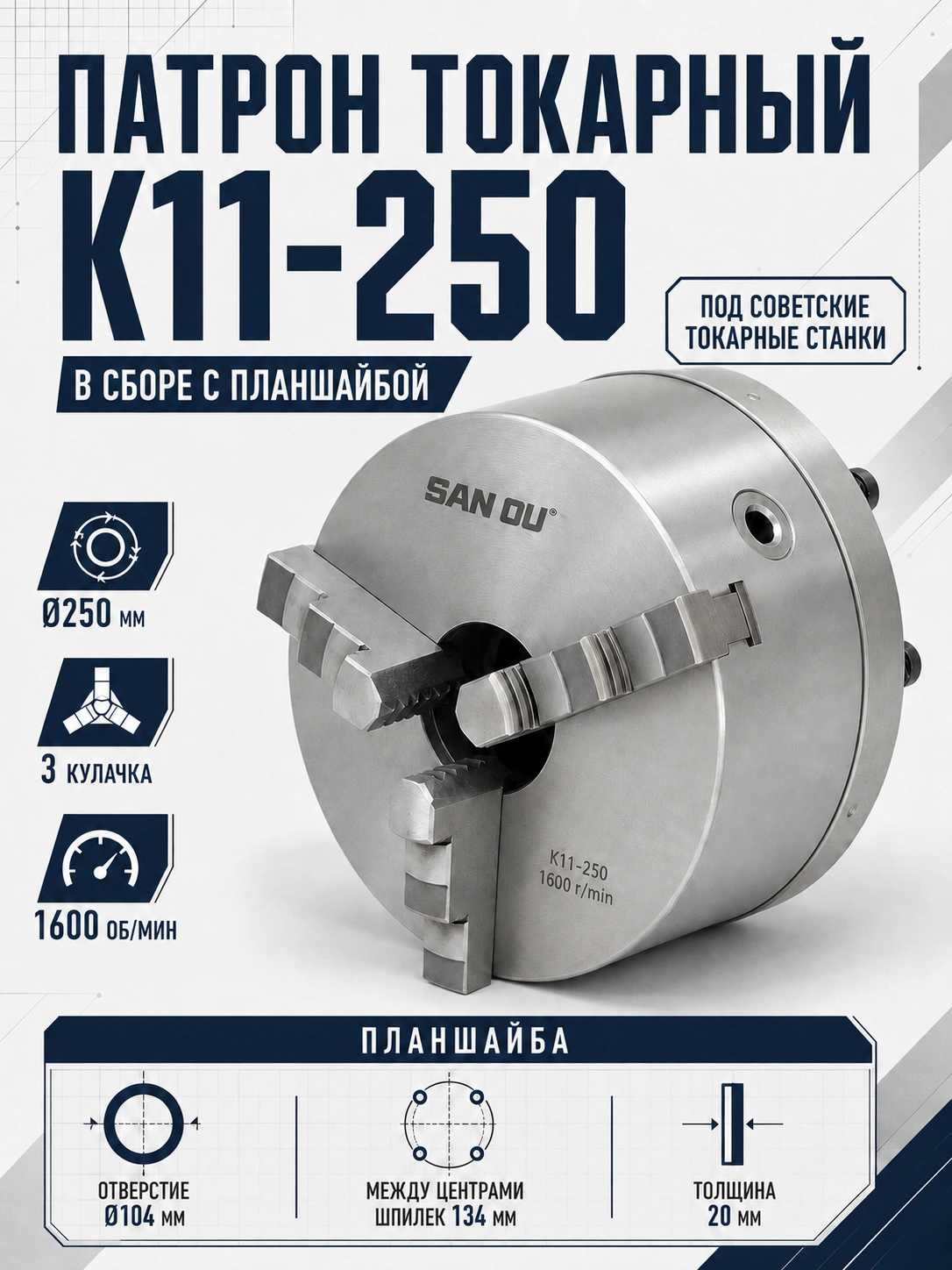

Токарный патрон SAN OU K11-250 250 мм, с планшайбой под советское оборудование

Трёхкулачковый самоцентрирующийся токарный патрон SAN OU K11-250 предназначен для закрепления и центрирования заготовок при обработке на токарном станке. Наружный диаметр патрона — 250 мм.

Спирально-реечный механизм обеспечивает одновременное перемещение трёх кулачков, благодаря чему симметричная заготовка центрируется относительно оси вращения. Патрон применяется для закрепления круглых, шестигранных и других подходящих по форме симметричных заготовок.

K11-250 подходит для различных токарных операций: наружного и внутреннего точения, растачивания, сверления, нарезания резьбы и других работ, при которых требуется надёжная фиксация заготовки.

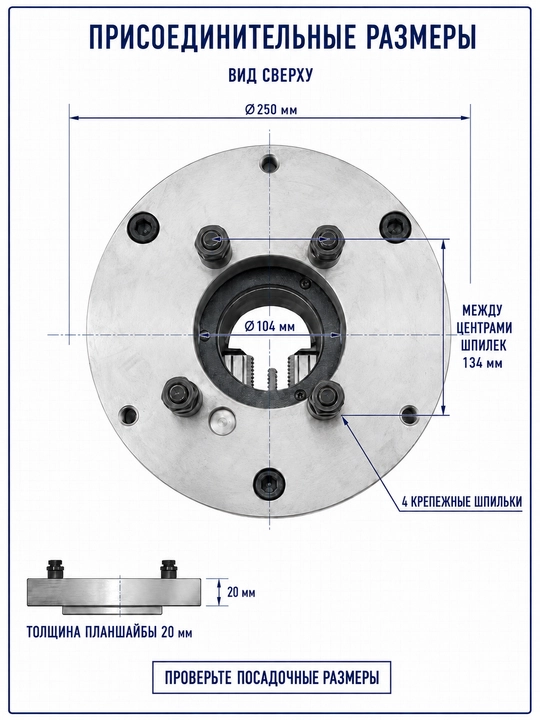

Патрон поставляется с установленной переходной планшайбой. Планшайба служит для соединения патрона со шпинделем токарного станка. Центральное цилиндрическое отверстие планшайбы составляет 104 мм, расстояние между центрами противоположных крепёжных шпилек — 134 мм, толщина планшайбы — 20 мм.

Максимальная частота вращения патрона составляет 1600 об/мин.

При выборе необходимо учитывать, что совместимость определяется не только моделью токарного станка. Перед установкой следует сравнить конструкцию шпинделя, посадочное отверстие, расположение крепёжных элементов и остальные присоединительные размеры с параметрами установленной планшайбы.

Характеристики

Тип: самоцентрирующийся токарный патрон

Бренд: SAN OU

Модель: K11-250

Количество кулачков: 3

Наружный диаметр патрона: 250 мм

Максимальная частота вращения: 1600 об/мин

Тип установки: через переходную планшайбу

Центральное цилиндрическое отверстие планшайбы: 104 мм

Расстояние между центрами противоположных крепёжных шпилек: 134 мм

Толщина планшайбы: 20 мм

Назначение: закрепление и центрирование заготовок на токарном станке

Единица продажи: 1 комплект

Комплектация

Токарный патрон SAN OU K11-250 с установленной переходной планшайбой — 1 комплект.
