Терморегулятор теплого пола RTC 70.26, 220 В, 16 А, датчик пола, встраиваемый

• Тип устройства: терморегулятор тёплого пола

• Функции: автоматическое поддержание температуры, защита от перегрева

• Питание: работает от сети 220 В

• Максимальная нагрузка: до 16 А для тёплого пола

• Диапазон температуры: от 5 до 40 °C

• Точность регулировки: ±0,5 °C

• Управление: механический регулятор и выключатель

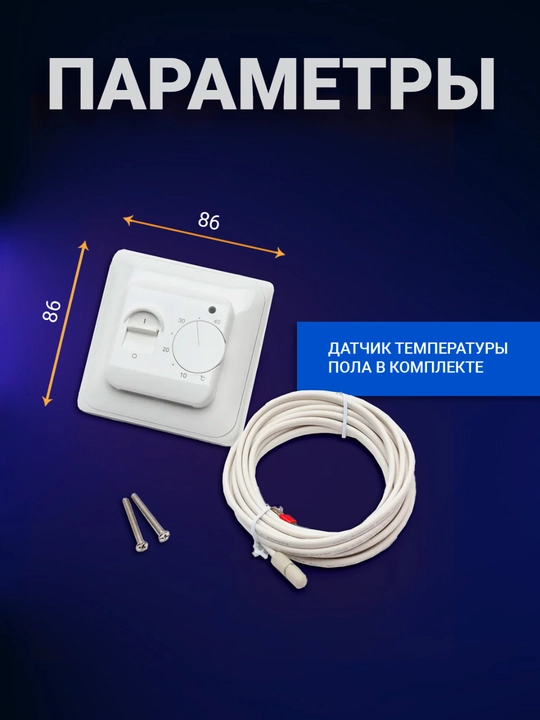

• Датчик температуры: выносной NTC 10 кОм

• Гарантия 5 лет!

• Уважаемый покупатель не спешите оставлять отрицательный отзыв! В случае возникновения проблемы с использованием нашего товара, свяжитесь с нами! Мы быстро и эффективно решим любые возникшие у вас проблемы.

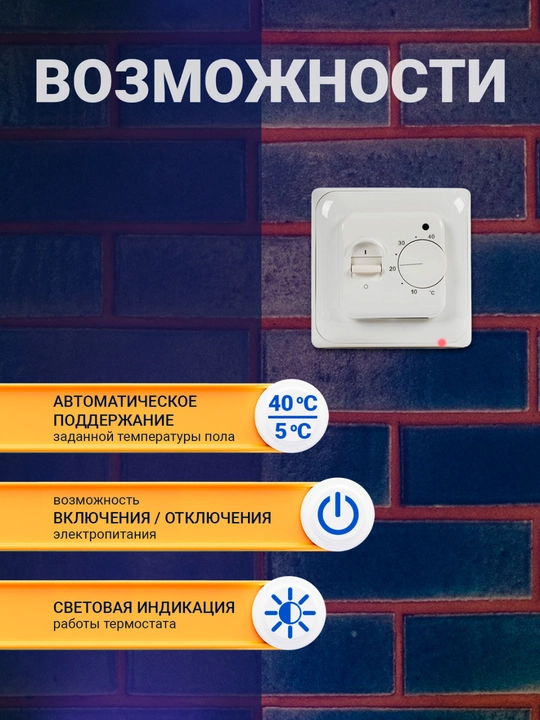

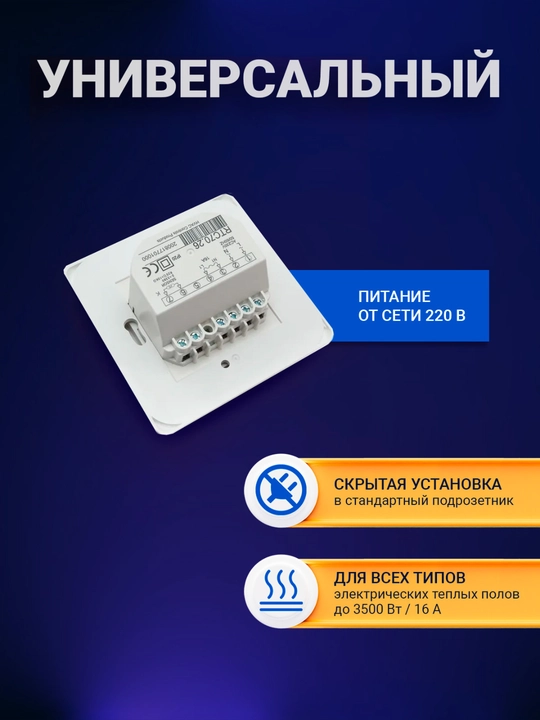

Терморегулятор электронный RTC 70.26 предназначен для автоматического поддержания установленной пользователем температуры теплого пола в пределах от +5°С до +40°С. На передней панели корпуса удобно расположены светодиодный индикатор работы (светодиод загорается при включении нагрева), ручки управления и механический выключатель. Выносной температурный датчик пола (NTC, 10 кОм) размещается непосредственно в полу, температурный датчик может быть установлен на расстоянии до 3 метров от прибора. Терморегулятор монтируется за пределами зоны повышенной влажности, а выносной температурный датчик прекрасно справляется с контролем внутренней температуры помещения, датчик замеряет температуру, передает ее значение на 70.26, который в свою очередь дает команду на включение или отключение теплого пола. Терморегулятор RTC70.26 устанавливается в стандартную монтажную коробку (подрозетник).

Схема подключения терморегулятора RTC 70.26 для теплого пола

Порядок монтажа 70.26

1. Снимаем ручку регулятора, откручиваем крепежный винт (D) и снимаем крышку. Винт С не трогаем: он служит для регулировки терморегулятора.

2. Используя схему, подключаем провода, устанавливаем устройство в монтажную коробку и фиксируем винтами.

Внимание!

Перед тем как осуществить подключение управляющего прибора, обязательно обратите внимание на расчетную нагрузку системы. Производитель указывает максимальную нагрузку, которую способен выдержать терморегулятор 70.26, в размере 16 А. Но это максимальный показатель, поэтому мы рекомендуем в случае, если расчетные параметры работы отопительных приборов будут превышать 10 А, отказаться от прямого подключения нагревателей к устройству. В этом случае обязательно включите в схему модульный контактор.
