TCA9548A/PCA9548A Плата расширитель портов I2C

• Мультиплексор

• TCA9548A

• I2C

• Расширитель портов

• 400 кГц

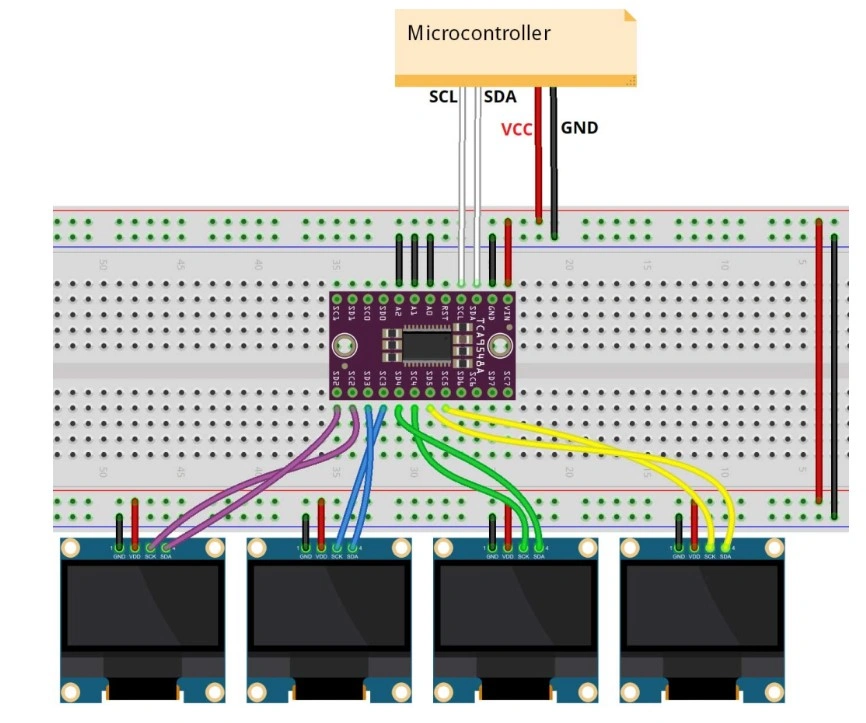

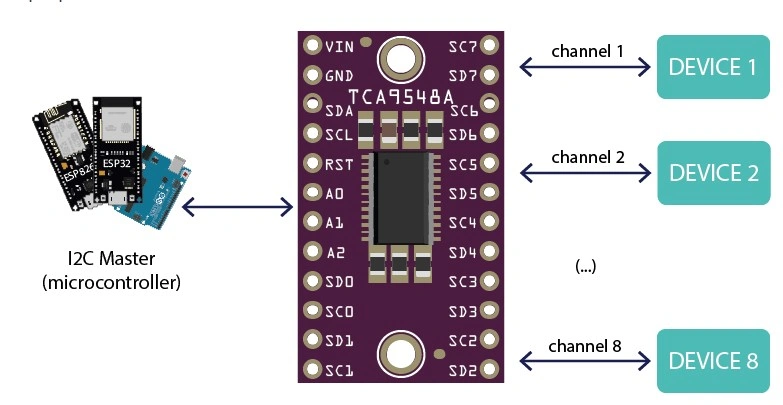

TCA9548A/PCA9548A Плата расширитель портов I2C, 1-to-8 I2C мультиплексор. Модуль на базе TCA9548A / PCA9548A позволяет подключать к одной шине I2C до 8 устройств с одинаковым адресом и осуществлять попеременный обмен информации с ними. Поддерживается напряжение сигнальных линий до 5В и частота тактового сигнала до 400кГц. Модуль основан на микросхеме TCA9548A / PCA9548A – восьмиканальном мультиплексоре I2C с возможностью внешнего сброса. Зачастую возникает необходимость подключить к одному микроконтроллеру несколько устройств, например, датчиков температуры, которые не имеют пинов конфигурации адреса и занимают один адрес. При попытке подключить их напрямую на шине возникнет ошибка, так как все устройства будут отвечать одновременно. Эти коллизии и позволяет разрешить предлагаемый модуль. Перед каждым сеансом обмена данных с не выбранным в данный момент устройством микроконтроллер должен связаться с мультиплексором, указать, какой канал активировать, и дальше работа с нужным устройством не будет отличаться от работы при обычном подключении, как если бы оно было одно на шине. Мультиплексор имеет контакты конфигурирования собственного адреса, что обеспечивает подключение до 8 свичей на одну шину. Это позволяет подключить до 64 устройств с одинаковым адресом.
