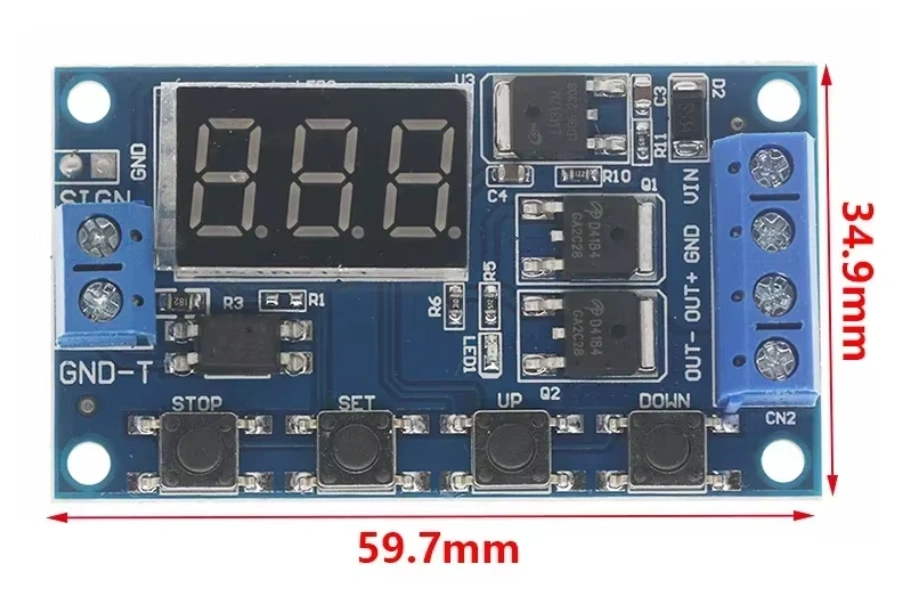

Таймер Модуль реле времени от 0 до 999 минут реле 1 канал 5 вольт программный Arduino

1. Рабочее напряжение: 6-30 В

2. Источник сигнала триггера: триггер высокого уровня (3,0-24 В), Заземление сигнала и заземление системы не распространены, что может увеличить систему защиты от помех (короткое замыкание также может подключаться к общему заземлению)

3. Выходная мощность: может управлять не более чем устройствами постоянного тока 30 В 5 А переменного тока или 220 В 5 А.

4. Изоляция оптопары: Улучшите способность защиты от помех, после настройки параметра он будет запоминать навсегда

Предупреждение: контакт реле пассивный и Вырабатывает электроэнергию; 1 канал имеет функцию включения/выключения управления

Режим работы:

P1: после срабатывания сигнала Включите реле питания OP, затем выключите; в течение периода OP после операции:

1) P1.1: Повторный срабатывание сигнала не является эффективным

2) P1.2: сигнал срабатывает снова, время запуска снова

3) P1.3: сигнал срабатывает снова, сброс; отключите реле, остановите время

P2: подача триггерного сигнала, время после реле выключения CL реле мощности OP время; затем отсчет времени, выключите реле

P3.1: подайте сигнал запуска после включения реле питания OP, реле времени выключения CL; затем рабочий цикл выше цикла снова gaive сигнал, время остановки реле выключения; время цикла (LOP) может быть установлено

P3.2: после подключения. Нет необходимости запускать сигнал, реле мощности на время OP, реле времени выключения CL; затем можно установить рабочий цикл выше цикла timea (LOP)

В4: сохранение функции сигнала; если нет триггерного сигнала, время будет отменено, реле останется подключенным; Когда сигнал пропадет, отсчет времени OP выключит реле; со временем, если снова нет сигнала, время очищается

 Временной интервал:

0.1с (минимум) ~ 999 мин (максимум) плавно регулируемое

Как выбрать временной интервал:

При выборе режима интерфейса набора параметров и нажмите кнопку СТОП, чтобы выбрать время

Ххх. Если Десятичная точка находится в каком-то месте, временной интервал составляет S-1 999 с
