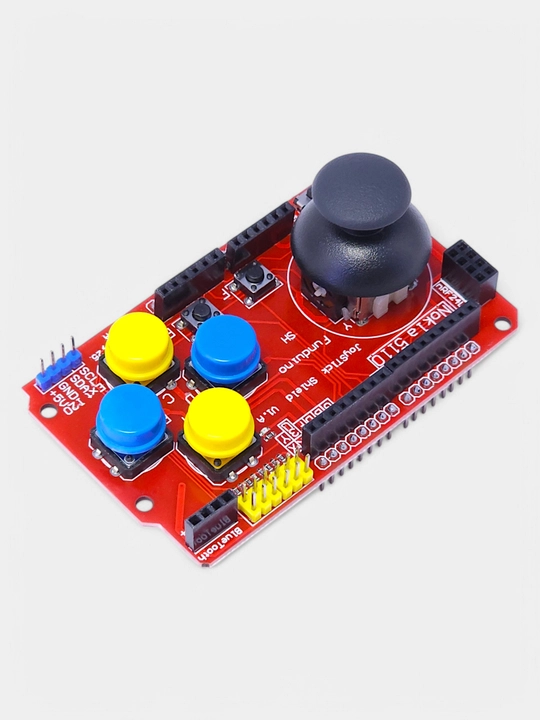

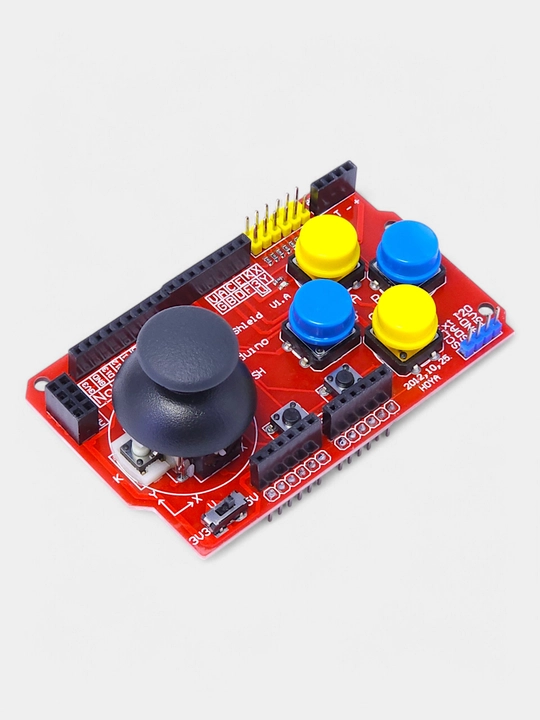

Щит для джойстиков Arduino JOYSTICK SHIELD, V1.A

Funduino JoyStick Shield V1.A - это функциональное устройство ввода для плат Arduino, расположение кнопок и джойстика аналогично манипуляторам игровых приставок.

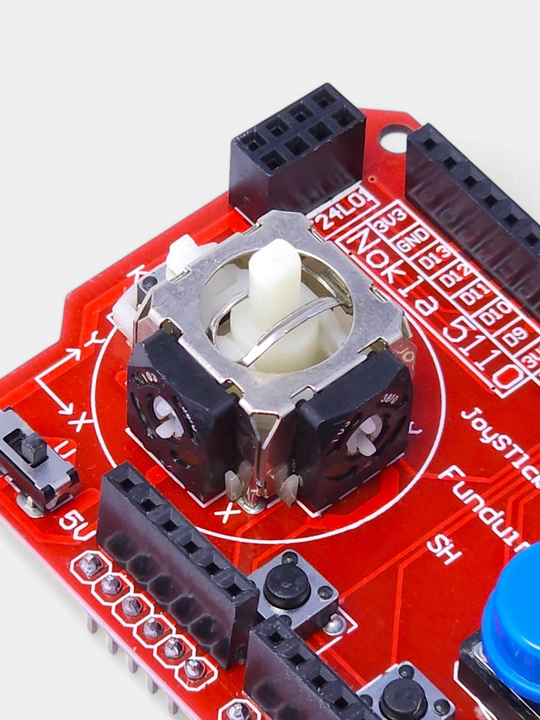

На плате имеется шесть кнопок, двухосевой джойстик со встроенной кнопкой, разъемы для I2C-устройств, приемопередатчика NRF24L01+, Bluetooth-модуля (или другого устройства, использующего аппаратный UART), индикатора Nokia 5110 LCD, а также переключатель рабочего напряжения 3.3V/5V.

Можно использовать для самодельных игр, а так же для удобного управления самоходными моделями или манипуляторами.

Нажатие кнопки соответствует лог "0" на указанном цифровом входе.

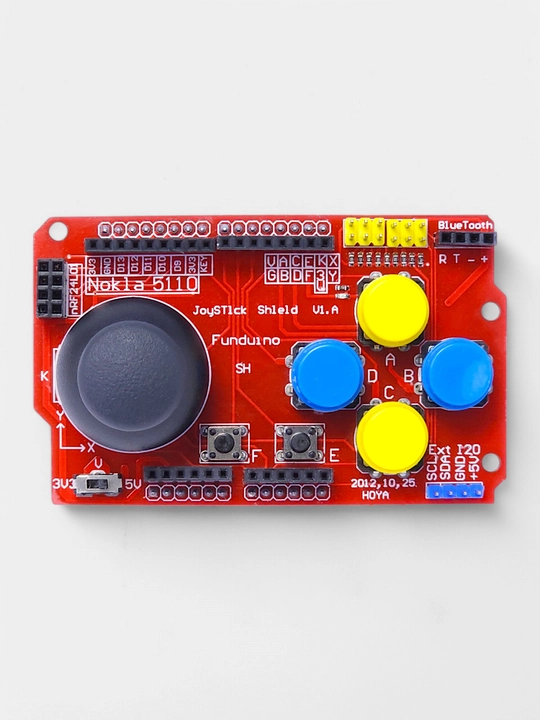

Схема подключения элементов JoyStick Shield V1.A к Arduino:

Arduino   A0          A1        D2    D3D4D5D6D7D8

Shield   Ось X    Ось YABCDEFK
