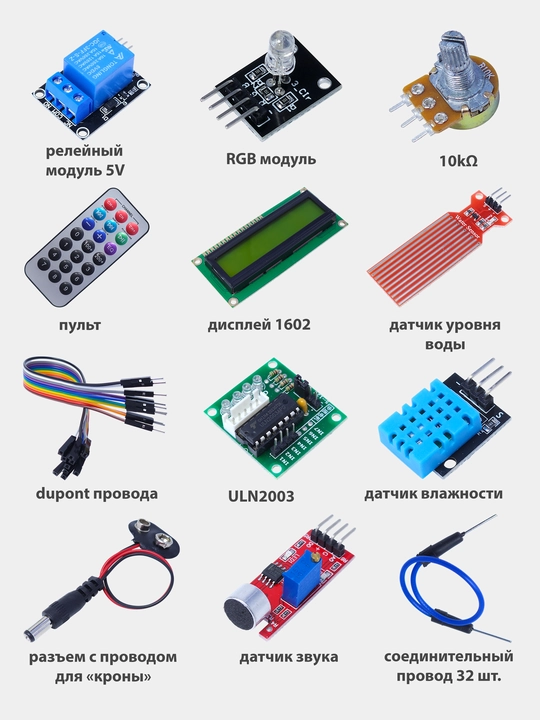

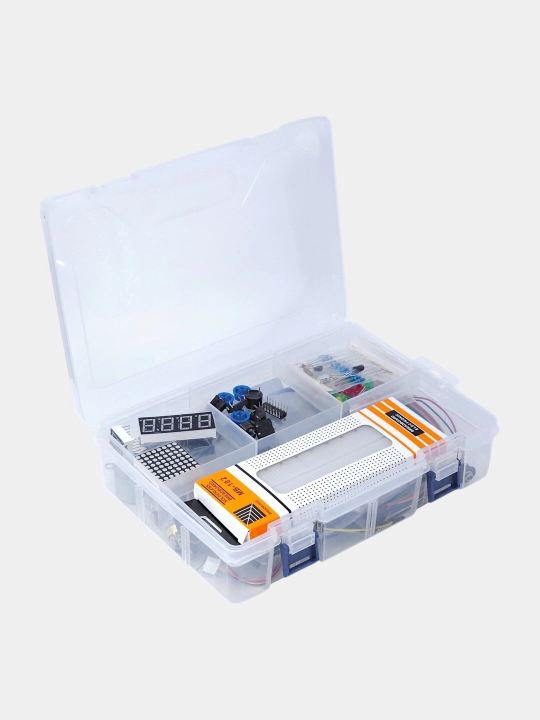

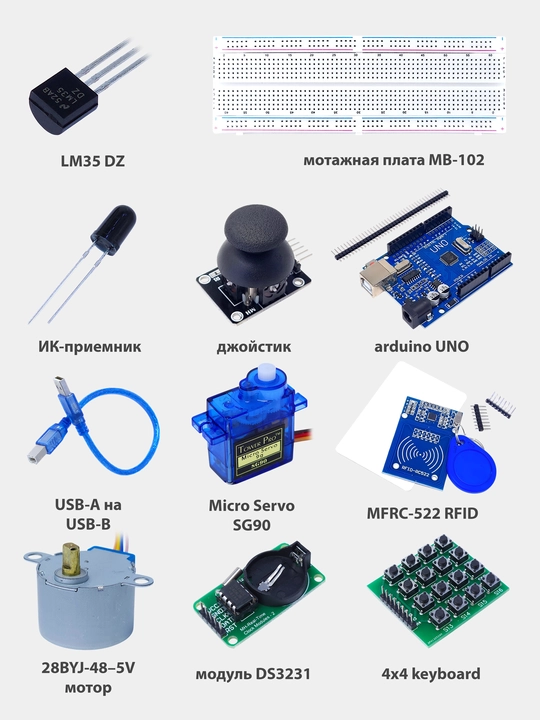

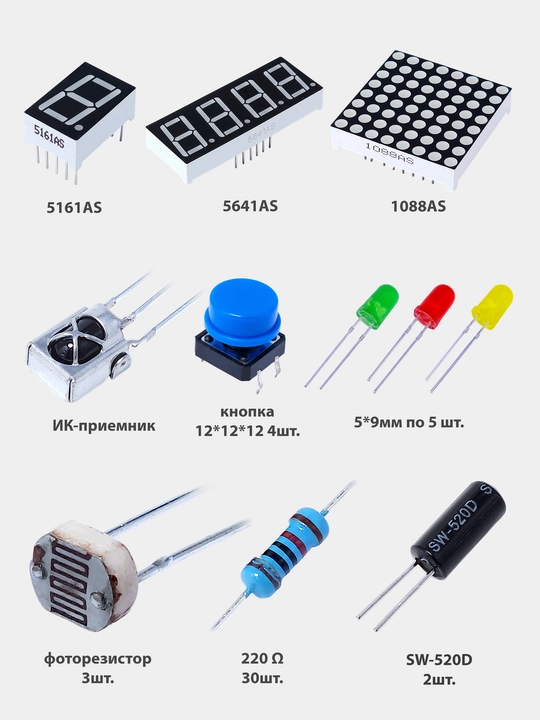

RFID Starter Kit с Arduino UNO R3 учебный комплект

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNO R3 Starter Kit

Характеристики UNO R3 Starter Kit

Базовый контроллер

плата UNO R3 (Arduino-совместимый контроллер)

Программирование

среда разработки Arduino IDE

Характеристики контроллера UNO R3

Микроконтроллер

ATmega328

Рабочее напряжение

5 В

Входное напряжение (рекомендуемое)

7-12 В

Входное напряжение (предельное)

6-20 В

Цифровые входы/выходы

14 (6 из которых могут использоваться как выходы ШИМ)

Аналоговые входы

6

Постоянный ток через вход/выход

40 мА

Постоянный ток для вывода 3.3 В

50 мА

Флеш-память

32 Кб (ATmega328) из которых 0.5 Кб используются для загрузчика

ОЗУ

2 Кб (ATmega328)

EEPROM

1 Кб (ATmega328)

Тактовая частота

16 МГц

Характеристики сервопривода SG90

Напряжение питания

3.5 - 6 В

Скорость без нагрузки

0.12 с/60° (4.8 В),

0.10 с/60° (6 В)

Вращающий момент при заторможенном роторе

1.5 кг/см (4.8 В)

1.7 кг/см (6 В)

Рабочая "мертвая зона"

5 мкс

Рабочая температура

- 30 ∼ + 60°С

Вес

9 г

Характеристики LED матрицы 8х8

Тип матрицы

LED

Количество светодиодов

64 шт

Размерность матрицы

8 х 8

Контакты модуля

VCC, GND, CE, MOSI, SCLK

Область применения

графический индикатор

Интерфейс

SPI

Рабочее напряжение

DC 5 В

Потребляемый ток

до 35 мА

Рабочая температура

- 20°С - 60°С

Температура хранения

- 30°С - 70°С

Относительная влажность

10 % ~ 95 %

Размер модуля

64 х 63 мм

Вес

∼ 20 грамм

Характеристики LCD-дисплея 1602

Входное напряжение

DC 5 В

Размер дисплея

2.6 дюйма

Тип дисплея

2 строки по 16 символов

Цвет подсветки

синий

Цвет символов

белый

Габариты

80 x 35 x 11 мм

Контакты

VSS - «-» питание модуля,

VDD - «+» питание модуля,

VO - вывод управления контрастом,

RS - выбор регистра,

RW - выбор режима записи или чтения (при подключении к земле, устанавливается режим записи),

E - строб по спаду,

DB0-DB3 - биты интерфейса,

DB4-DB7 - биты интерфейса,

A - «+» питание подсветки,

K - «-» питание подсветки

Характеристики DS1302

Номинальное напряжение

2 - 5.5 В

Потребляемый ток

менее 300 нА

Энергопотребление

до 1 МВт

Рабочая частота

32.768 КГц

ОЗУ

31 байт

Температурный режим

от - 40°C до 85°C

Габариты

44 × 23 × 11 мм

Вес

7 г

Характеристики RFID-модуля RC52

Напряжение питания

3.3 В

Потребляемый ток

13 - 26 мА

Рабочая частота

13.56 КГц

Дальность считывания

0 - 60 мм

Интерфейс

SPI

Скорость передачи

максимальная 10 МБит/с

Габариты

40 × 60 мм

Контакты

SDA – выбор ведомого,

SCK –сигнал синхронизации,

MOSI – передача от master к slave,

MISO – передача от slave к master,

RST – вывод для сброса,

IRQ – вывод прерывания,

GND – земля,

Vcc –питание 3.3 В

Характеристики датчика DHT11

Напряжение питания

3.5 - 5.5 В

Ток питания

в режиме измерения 0.3 mA,

в режиме ожидания 60 μA

Определение влажности

20 – 80%, с точностью 5%

Определение температуры

0–50°С, с точностью 2%

Частота опроса

не более 1 Гц (не более одного раза в 1 сек)

Габариты

15.5 × 12.5 мм

Контакты

1 - VCC - (питание 3–5 В),

2 - DATA - (вывод данных),

3 - не используется,

4 - GND - (земля)

Общие характеристики

Габариты коробки

240 х 170 х 60 мм

Вес

650 г
