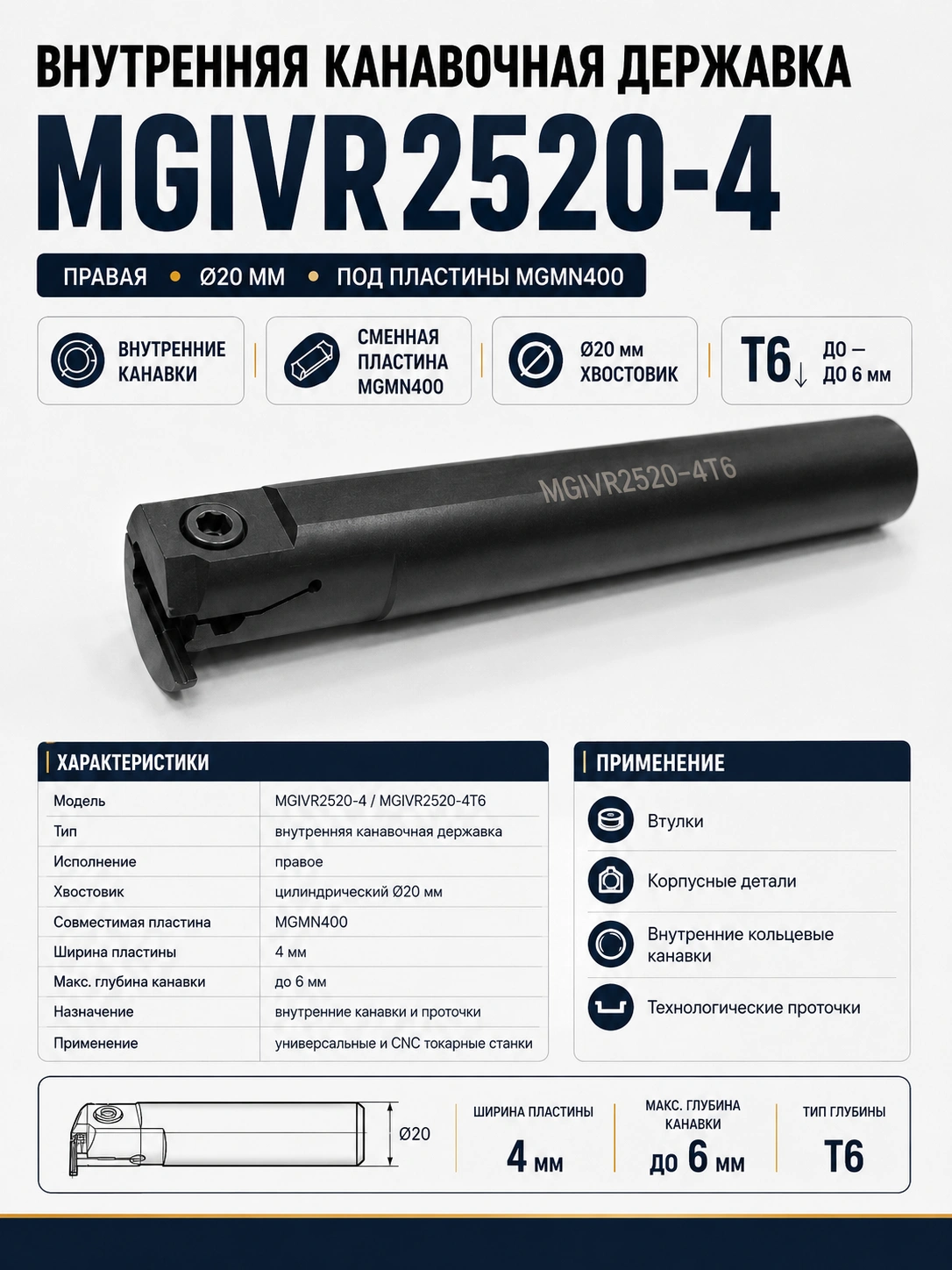

Резец ЧПУ Державка токарная внутренняя MGIVR2520-4, Ø20 мм, под MGMN400, канавка 4 мм

Резец ЧПУ державка MGIVR2520-4 — внутренняя канавочная токарная державка, или простыми словами держатель резца для проточки канавок внутри отверстия. Используется со сменными твердосплавными пластинами MGMN400 шириной 4 мм. Для данной модели подтверждены правое исполнение и цилиндрический хвостовик диаметром 20 мм.

Такой токарный инструмент применяется, когда необходимо сделать кольцевую канавку или внутреннюю проточку во втулке, корпусе, муфте и других деталях с предварительно подготовленным отверстием.

На вашем экземпляре также присутствует обозначение T6. Для исполнения MGIVR2520-4 параметр T-Max указывается 6 мм, то есть конструкция рассчитана на соответствующую максимальную глубину внутренней канавки.

ХАРАКТЕРИСТИКИ

• Модель: MGIVR2520-4 / MGIVR2520-4T6
• Тип: внутренняя канавочная токарная державка
• Простое название: держатель внутреннего токарного резца
• Назначение: проточка внутренних канавок и пазов
• Исполнение: правое
• Диаметр хвостовика: Ø20 мм
• Совместимая пластина: MGMN400
• Ширина режущей пластины: 4 мм
• Максимальная глубина канавки для исполнения T6: до 6 мм
• Режущая часть: сменная твердосплавная пластина
• Применение: универсальные токарные станки и станки с ЧПУ

ДЛЯ ЧЕГО ИСПОЛЬЗУЕТСЯ

MGIVR2520-4 нужна для обработки детали изнутри. Державка заводится в отверстие, после чего пластина выполняет радиальную проточку и формирует внутреннюю кольцевую канавку.

Инструмент подходит для изготовления внутренних канавок, проточек под стопорные элементы, технологических пазов, обработки втулок и корпусных деталей. Профессиональные каталоги относят семейство MGIVR именно к инструменту для internal grooving — внутренней канавочной обработки.

ПРЕИМУЩЕСТВА

Под популярную пластину MGMN400. При износе режущей кромки достаточно заменить пластину, не меняя всю державку.

Рабочая ширина 4 мм. Исполнение MGIVR2520-4 предназначено для пластин MGMN400 с номинальной шириной режущей части 4 мм.

Для обработки внутри отверстий. Это специализированный внутренний токарный резец, когда обычной наружной державкой выполнить операцию невозможно.

Хвостовик Ø20 мм. Державка устанавливается в совместимую расточную втулку, резцедержатель или другой держатель токарного станка под диаметр 20 мм.

Подбор пластины под материал. Возможность обработки стали, нержавеющей стали, чугуна и других материалов определяется конкретной маркой и геометрией установленной MGMN400.
