Резьбомер М60° — набор шаблонов метрической резьбы, 0,4–6 мм, ГОСТ 519-77

🔥 Резьбомер М60° ГОСТ 519-77

Профессиональный набор резьбовых шаблонов предназначен для определения номинального шага метрической резьбы на резьбовых деталях, крепеже, валах, шпильках, болтах и других изделиях.

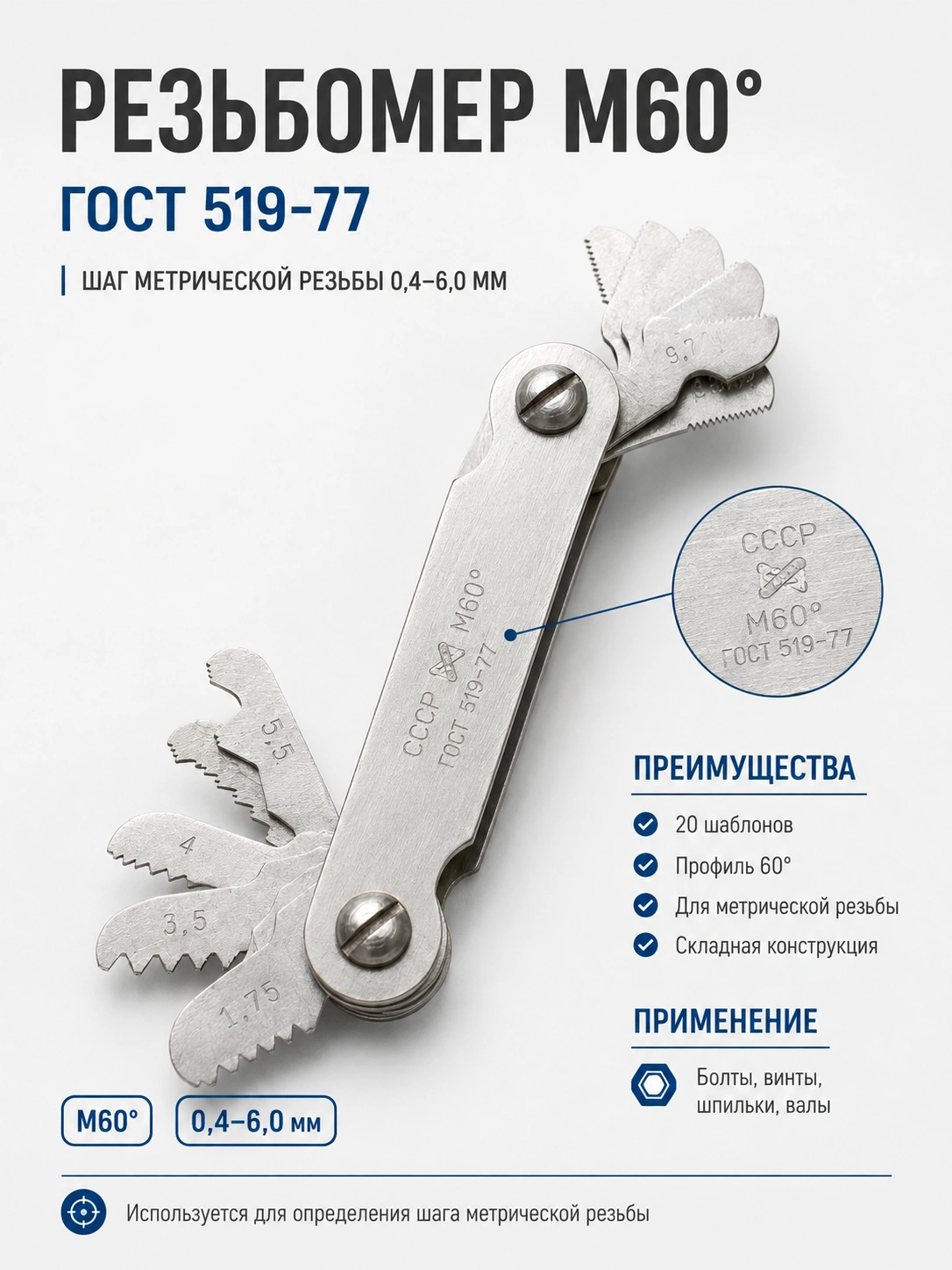

На корпусе данного экземпляра присутствуют обозначения СССР, М60° и ГОСТ 519-77.

Обозначение М60° означает метрический профиль резьбы с углом профиля 60°. Это не обозначение диаметра М60.

Рабочие пластины имеют зубчатый профиль с определённым шагом. Для определения резьбы пластину прикладывают к виткам и подбирают вариант, профиль которого наиболее точно совпадает с проверяемой резьбой.

⚙️ ХАРАКТЕРИСТИКИ

• Тип: резьбомер / резьбовой шаблон / шагомер

• Набор: М60°

• Назначение: определение шага метрической резьбы

• Угол профиля: 60°

• Стандарт: ГОСТ 519-77

• Диапазон шагов: 0,4–6,0 мм

• Количество шаблонов в стандартном наборе М60°: 20 шт.

• Конструкция: складной набор металлических пластин

• На каждой пластине указан соответствующий шаг резьбы

• Производство данного экземпляра: СССР

📏 ШАГИ В НАБОРЕ

Стандартный комплект М60° включает 20 шаблонов:

0,4 • 0,45 • 0,5 • 0,6 • 0,7 • 0,75 • 0,8 • 1,0 • 1,25 • 1,5 • 1,75 • 2,0 • 2,5 • 3,0 • 3,5 • 4,0 • 4,5 • 5,0 • 5,5 • 6,0 мм.

Именно значения 1,75; 3,5; 5,5 мм также видны на отдельных пластинах представленного инструмента.

✅ ПРЕИМУЩЕСТВА

Быстрое определение шага резьбы

Не требуется рассчитывать расстояние между витками вручную — достаточно подобрать подходящий шаблон.

20 значений шага

Диапазон от 0,4 до 6 мм охватывает широкий набор метрических резьб.

Простой принцип работы

Каждая пластина представляет собой эталонный профиль определённого шага.

Компактная складная конструкция

Все шаблоны собраны на общей оси и складываются внутрь металлической обоймы.

Для профессиональной металлообработки

Полезен токарям, слесарям, механикам, наладчикам и специалистам по ремонту оборудования.

🛠 КАК ПОЛЬЗОВАТЬСЯ

1. Выберите предполагаемый шаг на пластине.
2. Приложите зубчатую часть шаблона к проверяемой резьбе.
3. Сравните совпадение зубьев шаблона с впадинами и вершинами резьбы.
4. Если профиль не совпадает, последовательно попробуйте соседние размеры.
5. Значение на пластине, которая совпадает с резьбой по всему контролируемому участку, соответствует её номинальному шагу.

Резьбомер предназначен именно для определения шага, а диаметр резьбы при необходимости измеряется отдельно штангенциркулем, микрометром или другим подходящим измерительным инструментом.

🛠 ПРИМЕНЕНИЕ

Подходит для проверки метрической резьбы на:

• болтах

• винтах

• шпильках

• валах

• резьбовых деталях

• элементах машин и механизмов

• деталях при ремонте и восстановлении оборудования

Удобен, когда маркировка резьбы неизвестна и необходимо определить её шаг перед подбором метчика, плашки, крепежа или другой резьбонарезной оснастки.

📦 КОМПЛЕКТАЦИЯ

1 складной набор резьбовых шаблонов М60° ГОСТ 519-77.
