Регулируемый повышающий модуль с вольтметром , 4,5-32 В до 5-40 В, XL6009

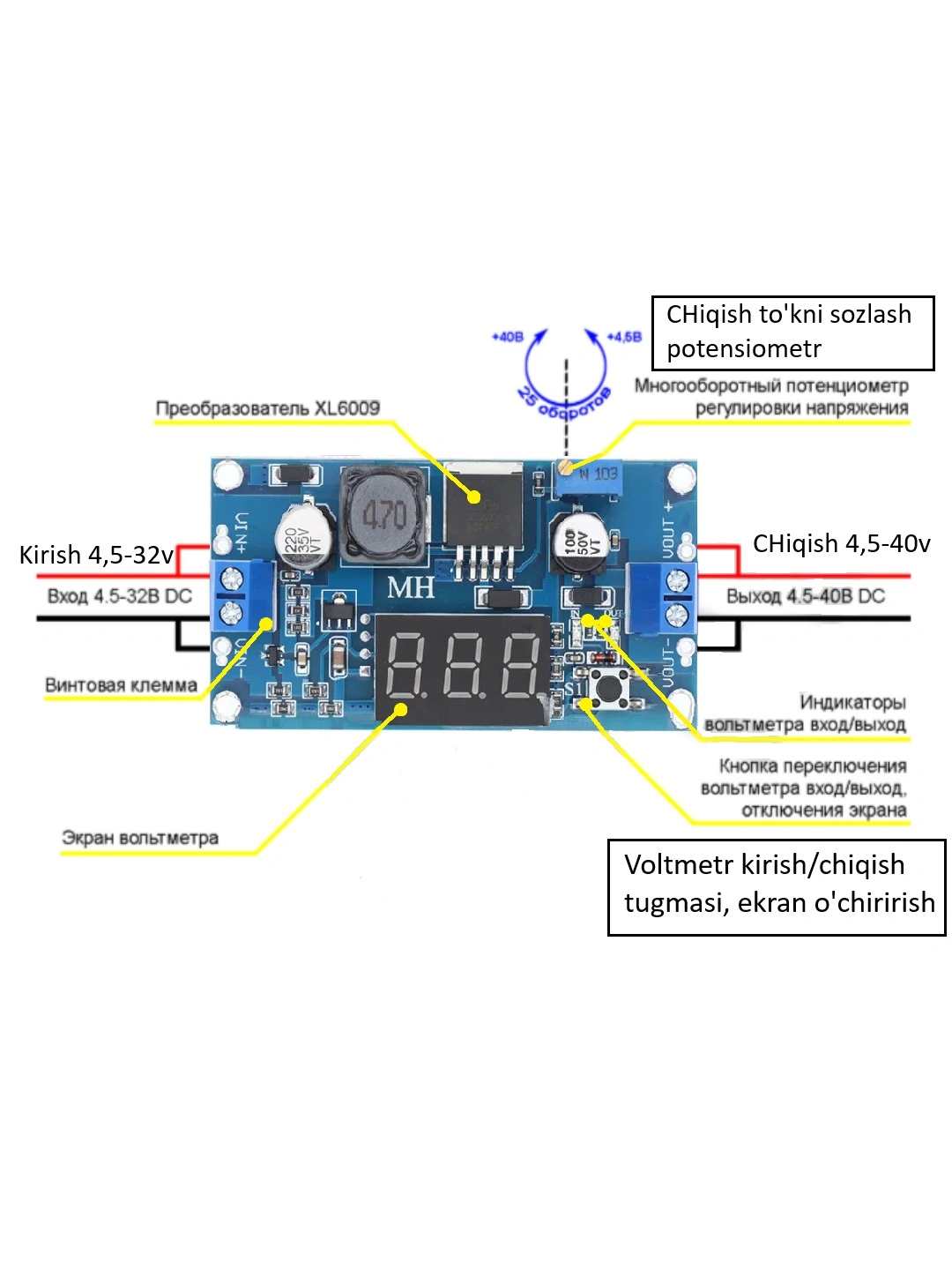

Регулируемый повышающий DC-DC преобразователь с вольтметром 4,5-32 В до 5-40 В XL6009

Технические характеристики

• Вид преобразователя: неизолированный, импульсный, асинхронный, повышающий
• Рабочее напряжение
• входное: 4.5 ~ 32 В DC, рекомендуемое 5.5 ~ 32В
• выходное: 4.5 ~ 40 В DC
• Ток потребления
• без нагрузки: 10 ~ 90 мА
• рабочий, макс: 3А
• Выходной ток
• продолжительный: 1.5А
• кратковременный: 2.0А (дополнительное охлаждение)
• Мощность, макс.: 25 Вт
• Чип регулятора: XL6009E1 XLSEMI
• Частота ШИМ-модуляции: 180 кГц
• Эффективность преобразования (КПД): макс. 96%
• Интегрирована функция внутреннего ограничения тока
• Регулировка выходного напряжения: вращением винта потенциометра
• Количество оборотов потенциометра: 25 ± 3
• Встроенный цифровой вольтметр с индикацией входного/выходного напряжения
•

• ​⚠️ ВАЖНОЕ ПРИМЕЧАНИЕ:
•

• Если при первом подключении выходное напряжение не меняется, необходимо провернуть синий регулятор (потенциометр) против часовой стрелки 15-20 полных оборотов. На модуле установлен многооборотный резистор, поэтому регулировка может начаться не сразу. Не спешите делать вывод о неисправности.
• Обратите внимание!
• Не допускается снижение входного напряжения ниже 3.5 вольт. Микросхема преобразователя XL6009 лишена защиты от пониженного напряжения. Когда на вход модуля приходит напряжение в диапазоне +2.5В ~ +3.4В, на его выходе может установиться неконтролируемый высокий уровень напряжения до +50В.
• Управление вольтметром: кнопочное
• Шаг измерений: 0.1 В
• Погрешность измерений: ±0.5 %
• Экран: светодиодный, семисегментный
• Разрядность: 3-знаковая
• Высота и цвет символов: 10 мм, красный
• Защита от: перенапряжения выхода, обратной полярности входа и выхода
• Контактная группа: винтовые клеммы-терминалы, площадки для припайки
• Крепёжные отверстия: 4 х Ø3 мм

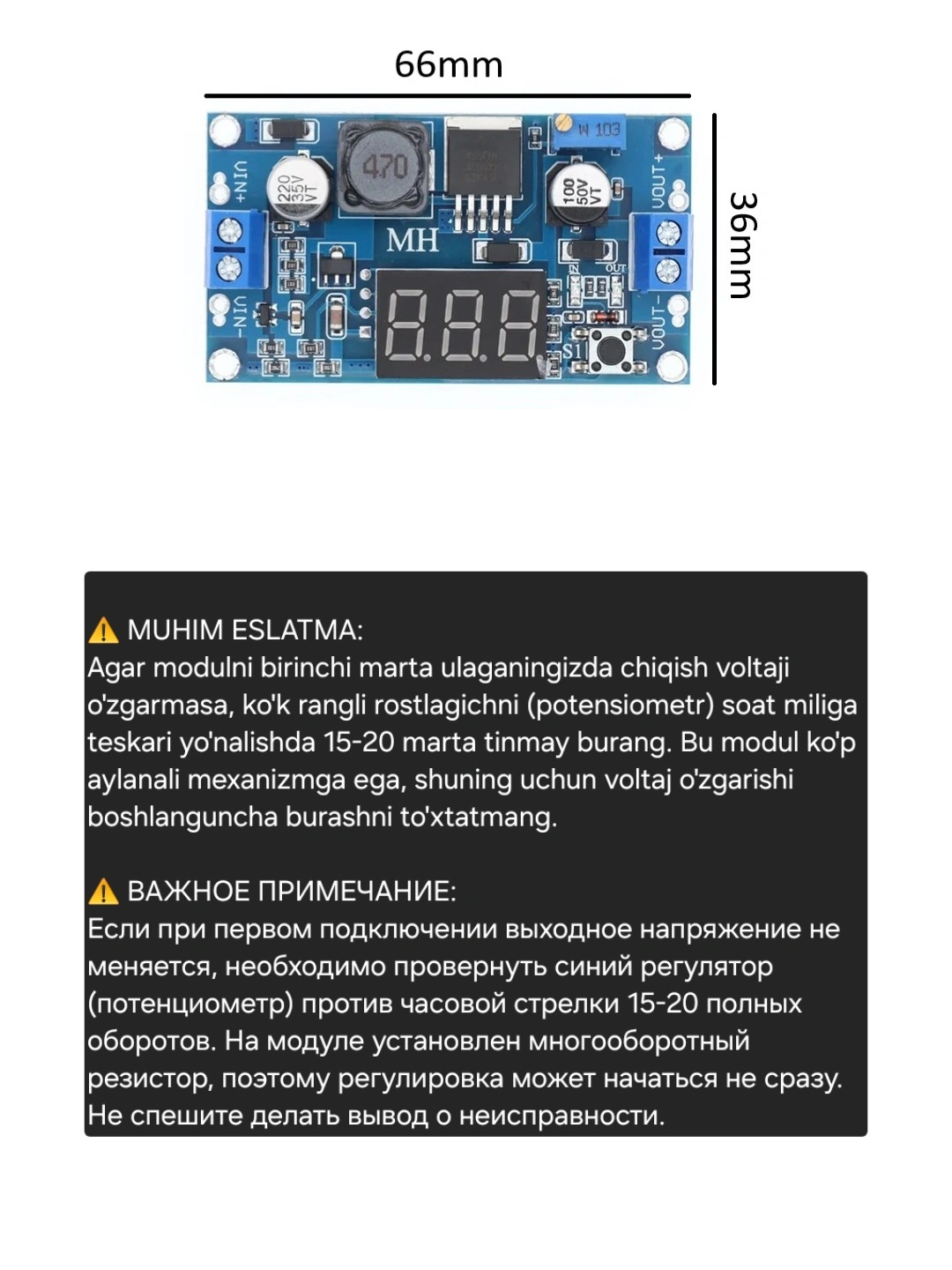

• Размеры: 36*66*13 мм
• Вес: 22 гр
•
