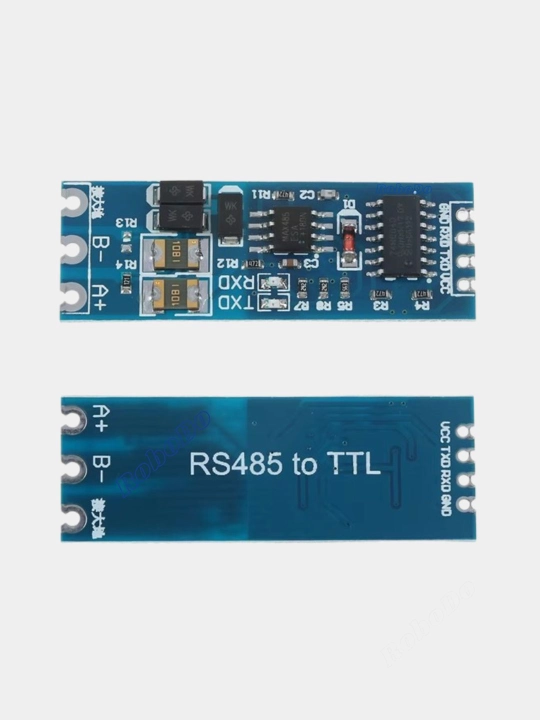

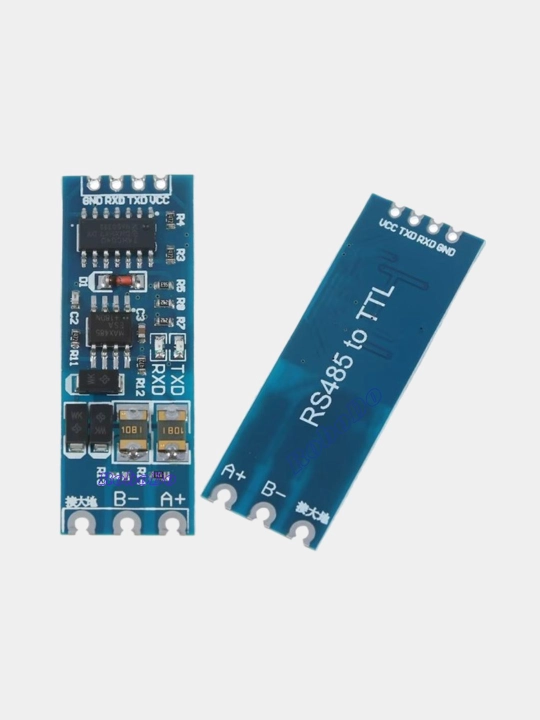

Преобразователь RS485 - UART TTL

Преобразователь предназначен для подключения устройств и интерфейсом RS485 к микроконтроллерам. RS485 широко используется в автоматизации промышленных процессов и жилых помещений, что делает данный модуль весьма полезным при бюджетной цене. Контакты модуля выполнены для удобного поверхностного монтажа на плату вашего устройства.

Преобразователь интерфейса RS485 в UART

Преобразователь интерфейса RS485 в UART обеспечивает надежный и простой способ преобразования сигнала между RS485 и UART, поддерживая напряжение питания 3.3V и 5V. Этот модуль особенно подходит для промышленных и полевых условий благодаря своим защитным функциям и высокой совместимости с различными напряжениями и сигналами..

Основные характеристики

Напряжение питания: 3.3V или 5.0V

Автоматическое управление направлением: Модуль автоматически контролирует направление передачи данных, что упрощает его использование.

Совместимость с сигналами: Модуль поддерживает совместимость с сигналами при напряжениях 3.3V и 5.0V.

Промышленный дизайн: Использование высококачественных импортных чипов и промышленный дизайн обеспечивают высокую надежность и устойчивость к помехам.

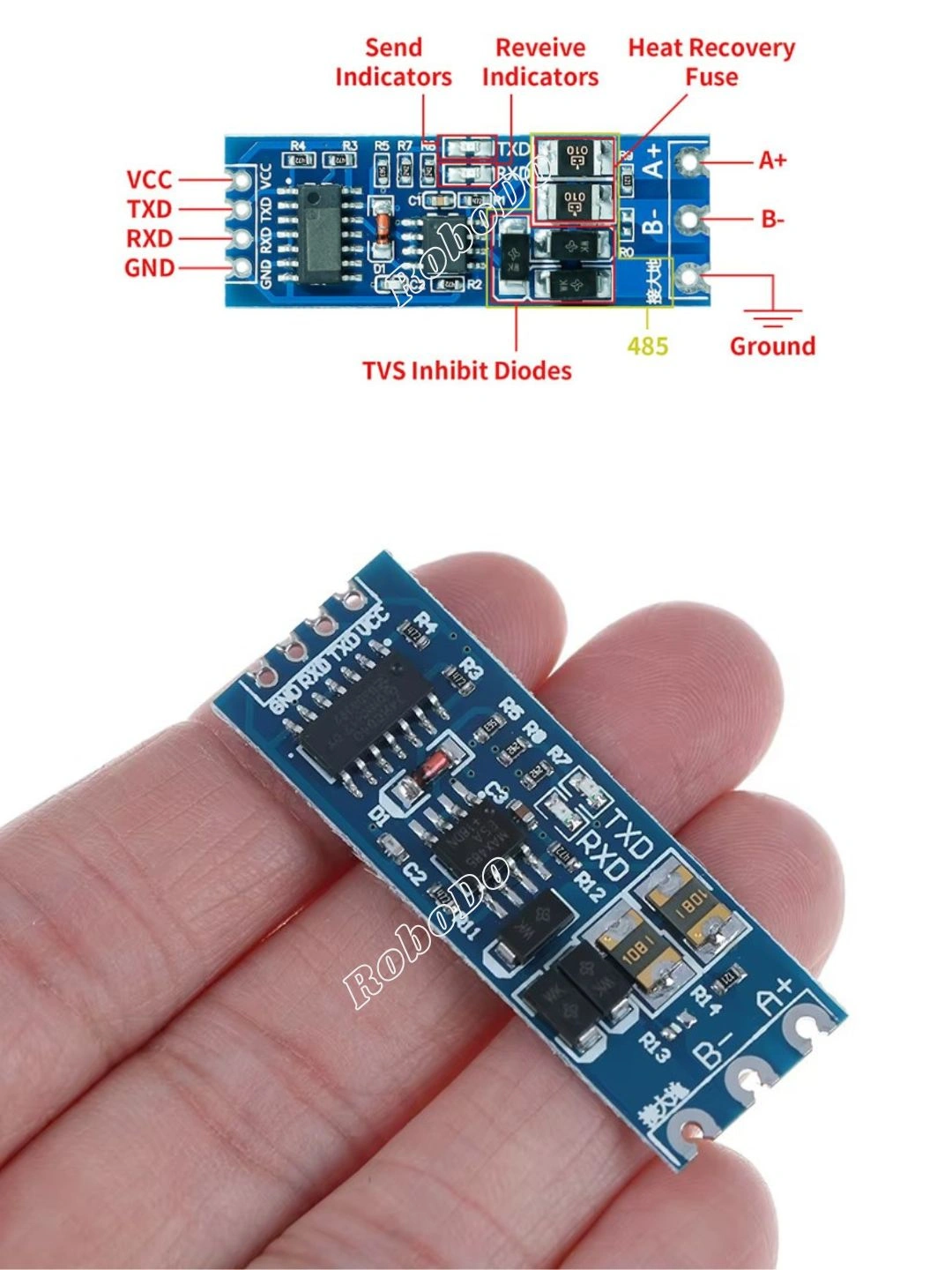

Описание схемы и подключения

Схема подключения:

Входное напряжение: Подключение к источнику питания 3.3V или 5V через контакты VCC и GND.

Последовательные интерфейсы: Подключение TXD (передача данных) и RXD (прием данных) для UART соединений.

Интерфейс RS485: Подключение контактов A+ и B- для RS485 связи.

Заземление: Контакт GND для общего заземления.

Вес 2 g

Габариты 44 × 14 × 3 mm

Рабочее напряжение: 5В

Рабочий ток не более: 9,5 мА

Скорость передачи не более: 2560 бит/с

Максимальное расстояние передачи: 1100м

Рабочая температура: от -10 до +70 °С
