🔌 Преобразователь интерфейсов RS232–RS485 DT9001

Профессиональное решение для стабильной передачи данных, промышленной автоматизации и систем управления

RS232–RS485 DT9001 — компактный преобразователь последовательных интерфейсов, предназначенный для организации обмена данными между оборудованием с портами RS232 и RS485. Он позволяет подключать компьютеры, промышленные контроллеры, PLC, терминалы, измерительное оборудование, системы автоматизации и другие совместимые устройства, использующие разные стандарты последовательной связи.

Конвертер сочетает стандартный разъём DB9 RS232, удобную 4-контактную винтовую клеммную колодку RS485, широкий диапазон скорости передачи данных и питание 5–12 В. Благодаря компактному корпусу устройство удобно использовать как при монтаже нового оборудования, так и при модернизации уже существующих систем.

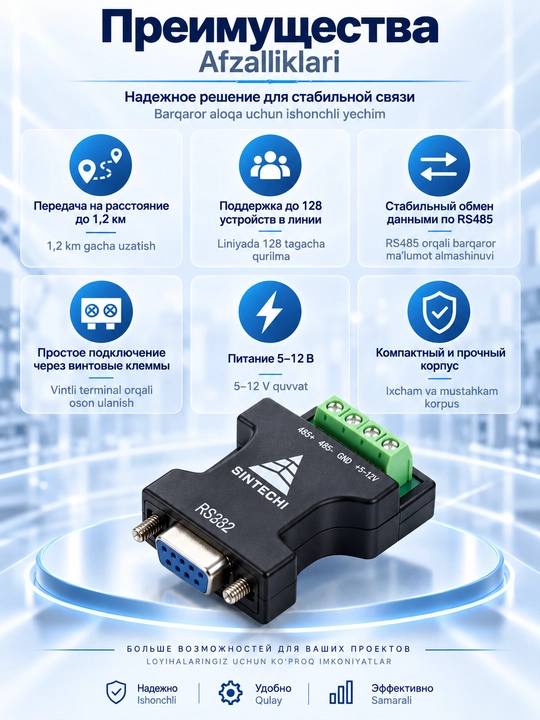

✨ ОСНОВНЫЕ ПРЕИМУЩЕСТВА

🔄 Преобразование интерфейсов RS232 ↔ RS485

Позволяет организовать связь между устройствами, использующими разные стандарты последовательной передачи данных.

📡 Передача данных на большие расстояния

RS485 применяется там, где стандартной дистанции RS232 недостаточно. При правильной прокладке линии, подходящем кабеле и корректной настройке системы расстояние передачи может достигать до 1200 метров.

🔗 Поддержка многоточечных линий

Интерфейс RS485 позволяет объединять в одну линию несколько совместимых устройств. В зависимости от оборудования и параметров сети возможно подключение до 128 устройств.

🚀 Широкий диапазон скорости передачи

Поддерживается скорость обмена данными от 300 бит/с до 115,2 кбит/с, что позволяет использовать преобразователь с различным промышленным, измерительным и управляющим оборудованием.

⚡ Питание 5–12 В

Широкий диапазон входного напряжения упрощает интеграцию преобразователя в существующие электронные и автоматизированные системы.

🪛 Удобная винтовая клеммная колодка

Подключение линий RS485 выполняется через хорошо доступные винтовые клеммы. Провода фиксируются механически, что удобно при монтаже, обслуживании и диагностике оборудования.

🖥 Стандартный разъём DB9

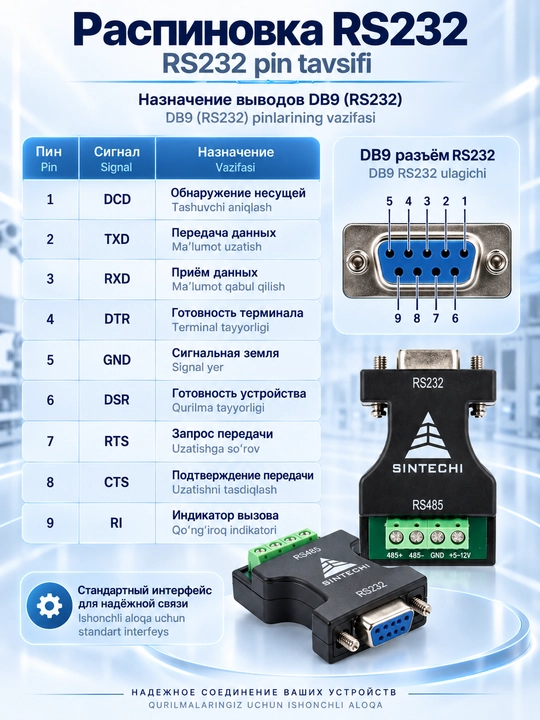

Сторона RS232 оснащена распространённым разъёмом DB9 «мама», используемым во многих компьютерах, контроллерах, терминалах и промышленном оборудовании.

📦 Компактные размеры

Небольшой корпус занимает минимум пространства в монтажной зоне и позволяет удобно разместить конвертер рядом с контроллером, ПК, измерительным прибором или другим оборудованием.

🏭 Широкая сфера применения

Устройство подходит для промышленной автоматики, систем мониторинга, оборудования управления, передачи данных, измерительных комплексов и других систем с интерфейсами RS232/RS485.

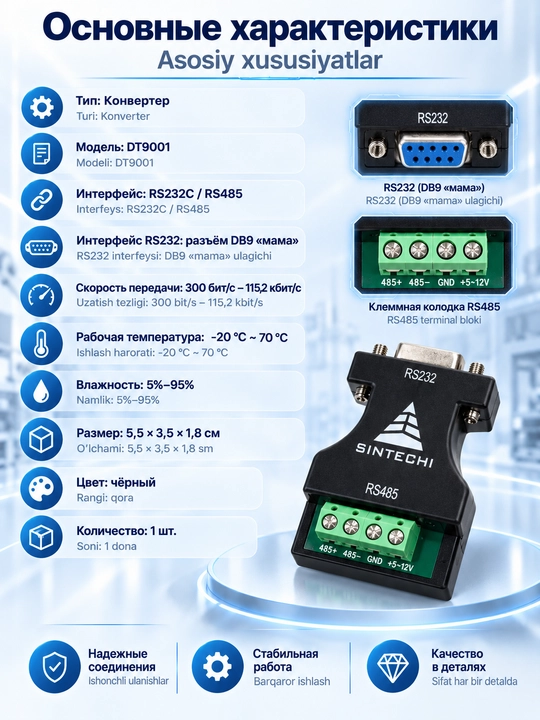

⚙️ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

🔹 Тип устройства: преобразователь / конвертер интерфейсов

🔹 Модель: DT9001

🔹 Поддерживаемые интерфейсы: RS232C / RS485

🔹 Разъём RS232: DB9 «мама»

🔹 Интерфейс RS485: винтовая клеммная колодка

🔹 Количество клемм: 4

🔹 Маркировка клемм: 485+ / 485− / GND / +5–12V

🔹 Напряжение питания: 5–12 В

🔹 Скорость передачи данных: 300 бит/с – 115,2 кбит/с

🔹 Максимальная дистанция линии RS485: до 1200 м*

🔹 Количество устройств в линии: до 128*

🔹 Рабочая температура: −20…+70 °C

🔹 Рабочая влажность: 5–95%

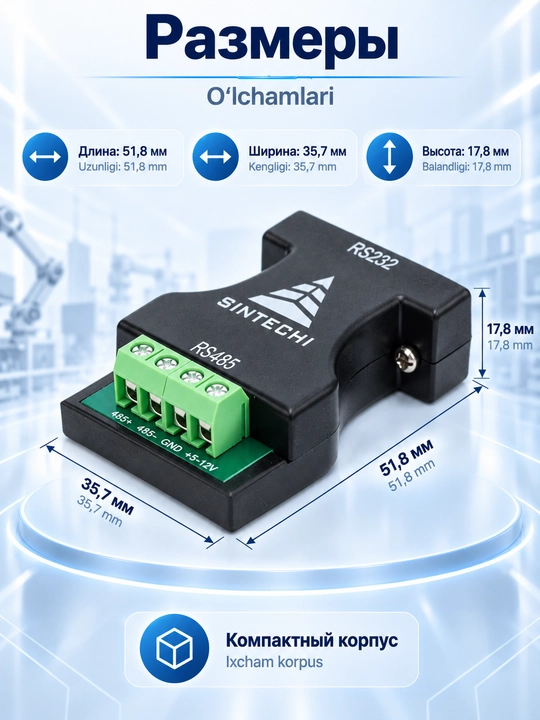

🔹 Размер: приблизительно 51,8 × 35,7 × 17,8 мм

🔹 Цвет корпуса: чёрный

🔹 Материал корпуса: пластик

🔹 Тип монтажа: внешнее подключение

*Фактическая дистанция передачи и количество подключаемых устройств зависят от скорости обмена, качества и типа кабеля, помех, топологии сети и характеристик подключённого оборудования.

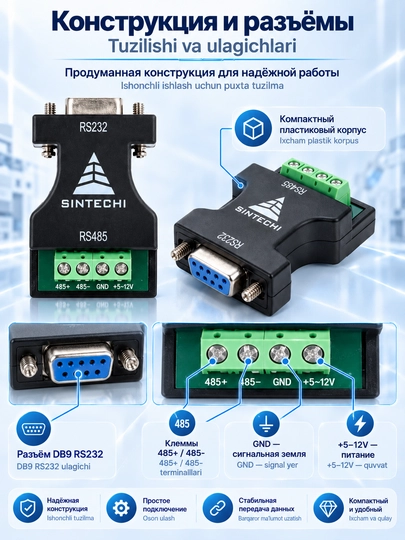

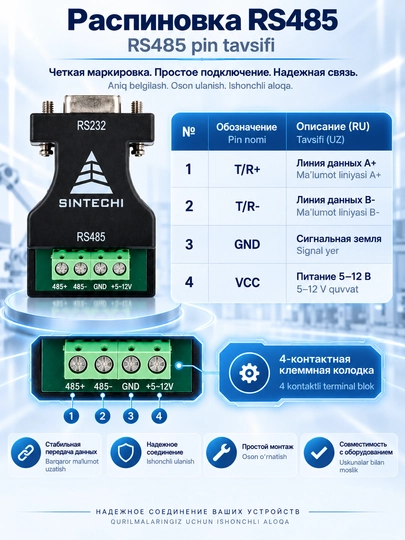

🔧 НАЗНАЧЕНИЕ КЛЕММ RS485

➕ 485+ — положительная линия передачи данных

➖ 485− — отрицательная линия передачи данных

⏚ GND — сигнальная земля

⚡ +5–12V — вход питания преобразователя

Понятная маркировка облегчает монтаж и позволяет быстрее подключить конвертер к существующей системе.

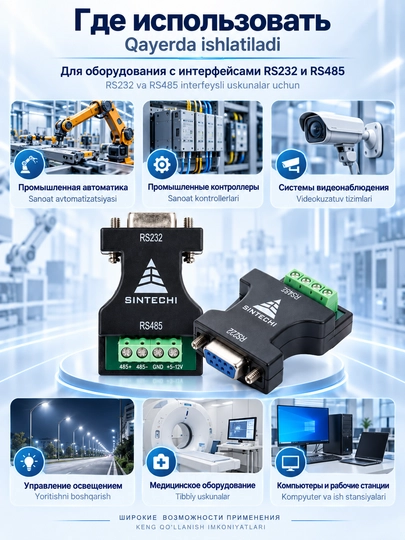

🖥 ГДЕ МОЖНО ИСПОЛЬЗОВАТЬ

Преобразователь подходит для оборудования, в котором требуется согласование интерфейсов RS232 и RS485:

🏭 промышленная автоматизация

⚙️ PLC и промышленные контроллеры

🖥 компьютеры и рабочие станции

📟 панели управления и терминалы

📊 системы сбора и передачи данных

🌡 датчики и измерительное оборудование

💡 системы управления освещением

📹 системы мониторинга и видеонаблюдения

🔧 производственное оборудование

🏢 системы управления зданиями

🧪 лабораторные и измерительные комплексы

📡 диспетчеризация и удалённый контроль оборудования

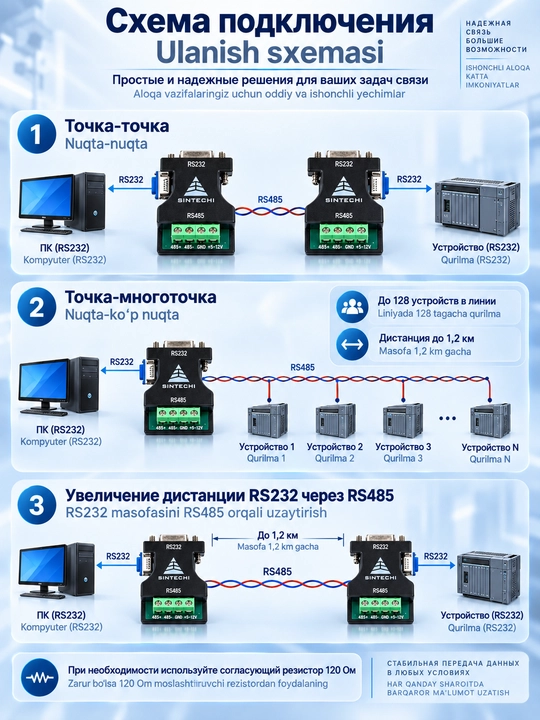

🔗 ВАРИАНТЫ ПОСТРОЕНИЯ ЛИНИИ

1️⃣ Точка–точка

Один преобразователь может использоваться для соединения отдельных устройств через линию RS485.

2️⃣ Точка–многоточка

RS485 позволяет организовать общую линию передачи данных с несколькими совместимыми устройствами.

3️⃣ Увеличение дистанции RS232

Если расстояния стандартного интерфейса RS232 недостаточно, данные можно передавать по более протяжённой линии RS485 с соответствующими преобразователями.

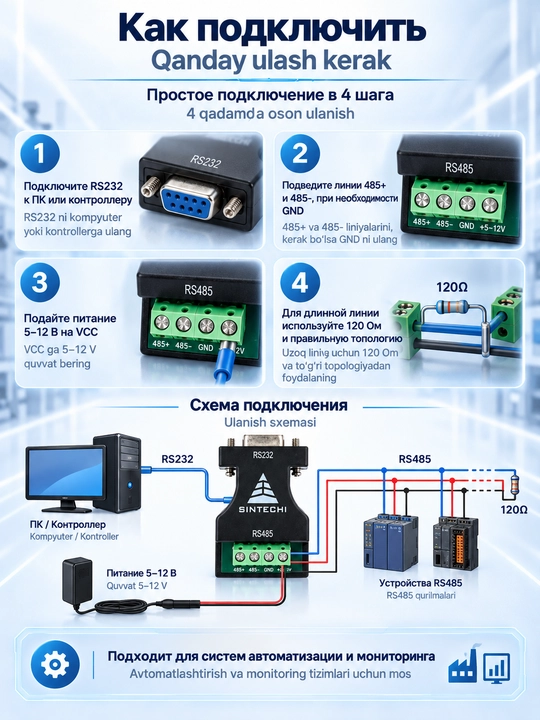

🛠 РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ

✅ Подключите DB9 RS232 к компьютеру, контроллеру или другому совместимому оборудованию.

✅ Подключите линии 485+ и 485− к соответствующим контактам RS485.

✅ При необходимости подключите общий контакт GND.

✅ Подайте питание 5–12 В на соответствующий вход.

✅ Соблюдайте полярность линий RS485.

✅ Для протяжённых линий используйте подходящий кабель и корректную топологию.

✅ При необходимости на концах линии RS485 устанавливается согласующий резистор 120 Ом.

💼 ДЛЯ МОНТАЖА, СЕРВИСА И МОДЕРНИЗАЦИИ

Конвертер может использоваться как в новых системах, так и при обновлении существующего оборудования. Он помогает связать устройства разных поколений, когда одно оборудование оснащено RS232, а другое использует RS485.

Это особенно удобно при работе с промышленными контроллерами, измерительными приборами, станками, терминалами и системами управления, где требуется стабильный проводной обмен последовательными данными.

📦 КОМПЛЕКТАЦИЯ

📌 Преобразователь интерфейсов RS232–RS485 DT9001 — 1 шт.

💎 ПРАКТИЧНОЕ РЕШЕНИЕ ДЛЯ ПРОФЕССИОНАЛЬНЫХ СИСТЕМ

DT9001 объединяет в одном компактном корпусе стандартный интерфейс DB9, винтовые клеммы RS485, питание 5–12 В и поддержку широкого диапазона скоростей передачи данных.

Устройство подходит для специалистов по автоматизации, монтажников, инженеров, сервисных центров, радиолюбителей и пользователей, которым требуется организовать надёжную проводную связь между оборудованием с интерфейсами RS232 и RS485.
