Повышающий преобразователь постоянного тока XL6009E1 4–35 В, 3А

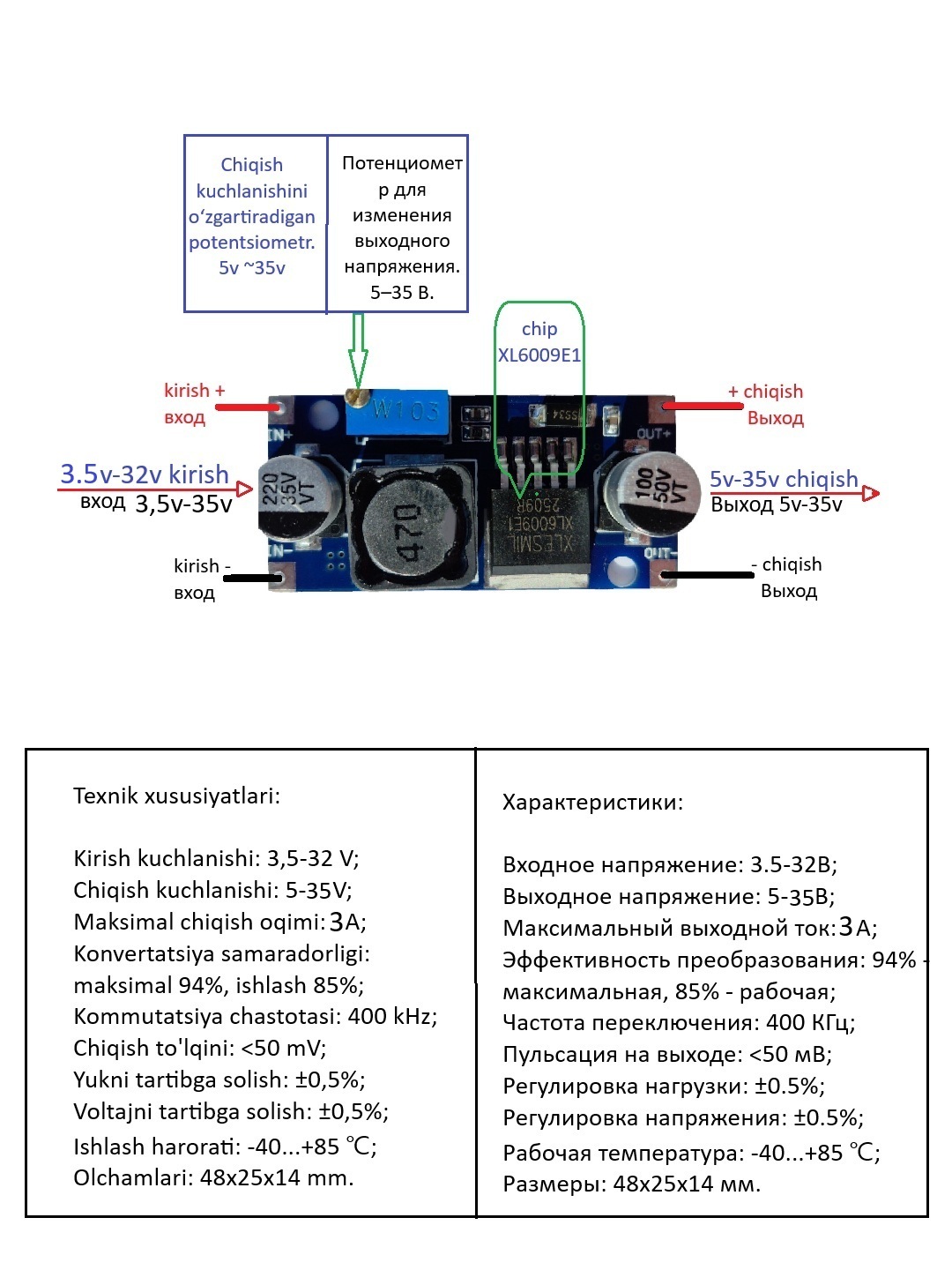

Характеристики:

Микросхема: XL6009E1

Тип модуля: Неизолированный повышающий преобразователь (BOOST)

Метод выпрямления: Несинхронное выпрямление

Диапазон входного напряжения: 3,5 В ~ 32 В

Диапазон выходного напряжения: 5 В ~ 35 В

Выходной ток: 3А (без дополнительного охлаждения рекомендуется максимальный ток 2 А)

Коэффициент преобразования: <94% (чем больше разница напряжений, тем ниже КОм)

Частота переключения: 400 кГц

Пульсации на выходе: 50 мВ (чем выше напряжение, тем больше ток)

Регулировка нагрузки: ±0,5%

Регулировка напряжения: ±0,5%

Рабочая температура: -40℃ ~ +85℃

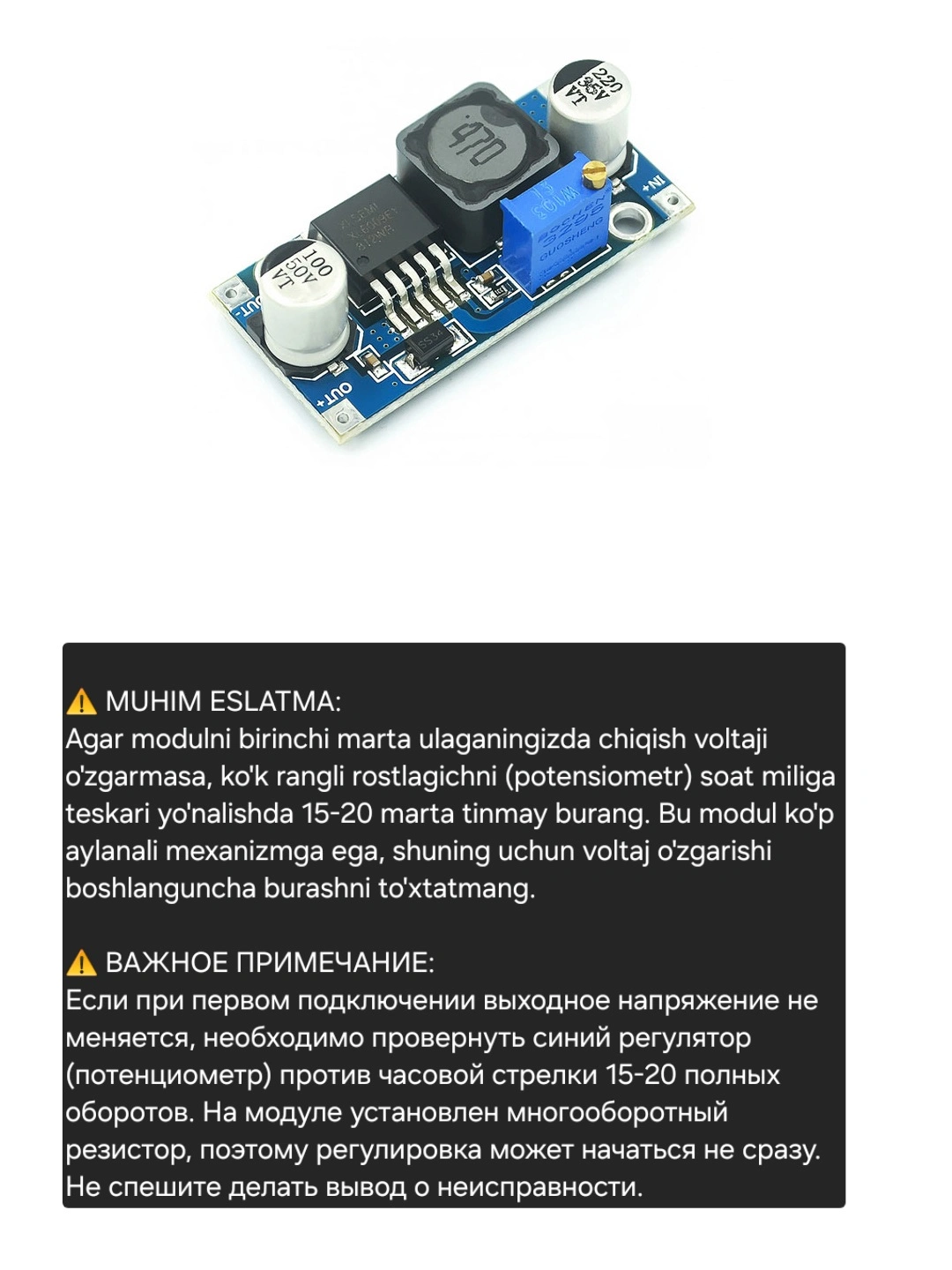

​⚠️ ВАЖНОЕ ПРИМЕЧАНИЕ:

Если при первом подключении выходное напряжение не меняется, необходимо провернуть синий регулятор (потенциометр) против часовой стрелки 15-20 полных оборотов. На модуле установлен многооборотный резистор, поэтому регулировка может начаться не сразу. Не спешите делать вывод о неисправности.

Внимание!

Входное напряжение не должно опускаться ниже 3,5 вольт. Микросхема преобразователя XL6009 не имеет защиты от пониженного напряжения. При входном напряжении модуля от +2,5 В до +3,4 В на выходе могут возникать неконтролируемые высокие напряжения до +50 В.

Размеры: 43 мм x 21 мм x 14 мм

В комплект входит:

1 x XL6009E1 3 А Регулируемый повышающий DC-DC преобразователь (модуль питания)
