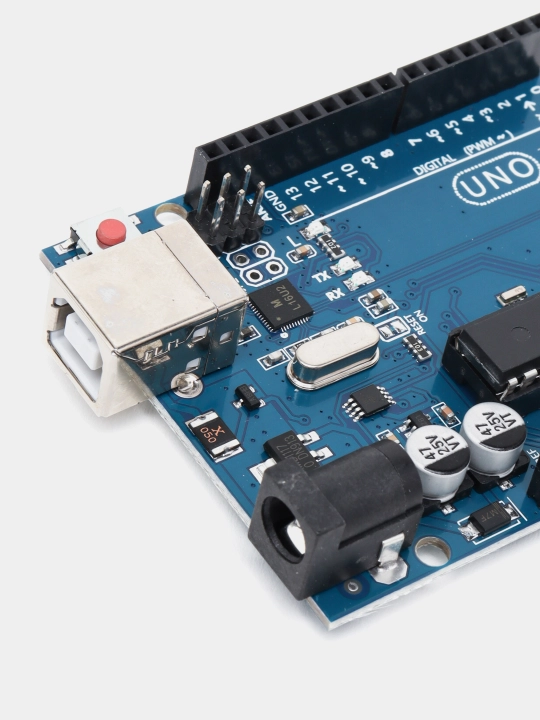

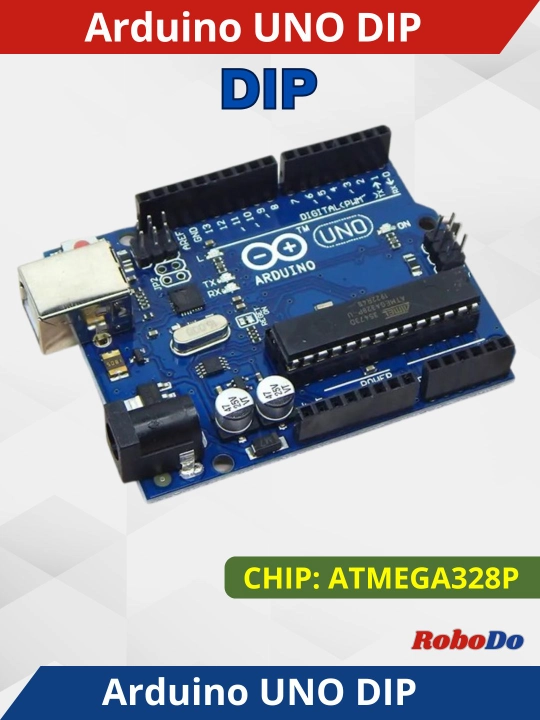

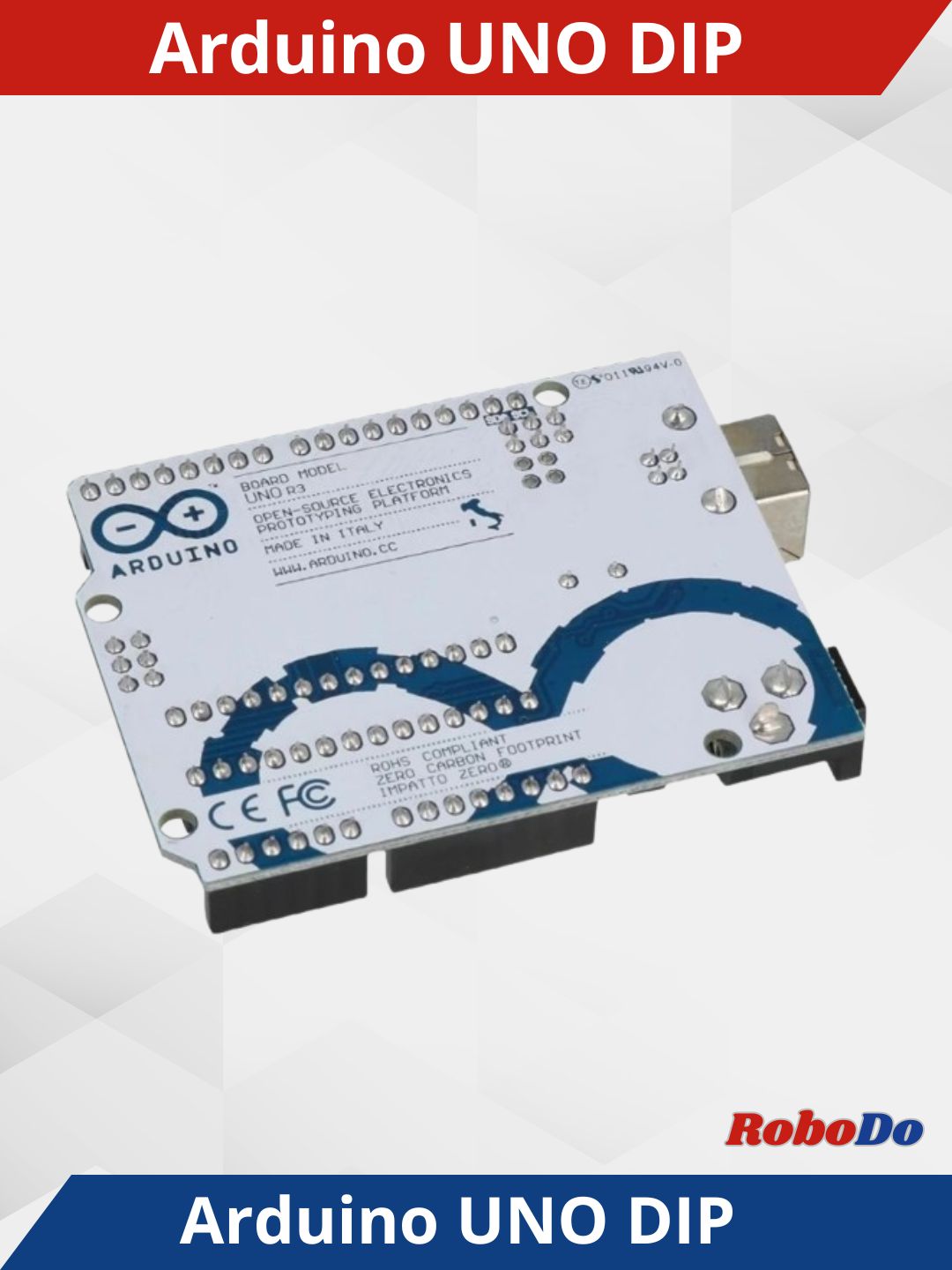

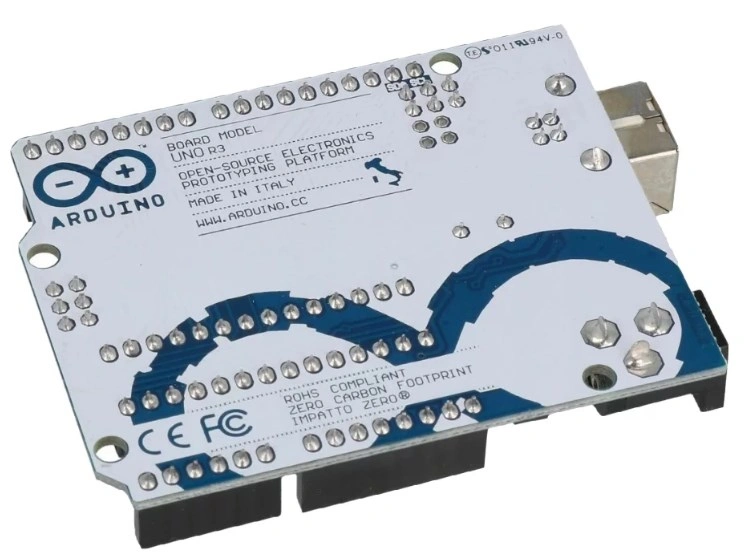

Плата-контроллер Arduino UNO DIP

• Arduino

• UNO

• DIP

• R3

• Atmega328P

На плате имеется встроенный преобразователь напряжения со всей необходимой обвязкой – это позволяет питать Arduino от напряжения, превышающего 5В – а конкретно, от 7В до 12В (предельно – до 20В, но значения выше 12В крайне не рекомендуются).

Подключения внешнего нестабилизированного питания осуществляется с помощью входа Jack или на пины Arduino Vin и GND. Если Вы используете внешнее питание вместе с питанием от USB, Специализированная схема автоматически переключит питание на внешний источник.

Основным схемотехническим отличием платы новой ревизии является установка специализированного микроконтроллера с USB-интерфейсом (ATMega8U2/16U2), который выполняет роль USB-UART преобразователя. Раньше для этой цели использовалась однократно прошиваемая на этапе производства микросхема FT232; теперь же появилась возможность изменять прошивку контроллера-преобразователя, что позволит превратить Arduino в любое USB-устройство, начиная клавиатурой и заканчивая съёмным накопителем!

Для перепрошивки микроконтроллера можно использовать как встроенный USB-загрузчик, работающий с программой Flip, так и метод внутрисхемного программирования через разъём ICSP. Обратите внимание – после смены прошивки преобразователя залить скетчи в основной МК Arduino не будет возможности до обратной перепрошивки!

Изменения затронули и программную часть – вместе с выходом третьей ревизии платы разработчики подготовили новый оптимизированный загрузчик для основного МК Arduino – optiboot! Теперь загрузчик занимает всего 512 байт памяти программ, имеет повышенную скорость заливки и корректно обрабатывает обращение к watchdog!
