Плата стереоусилителя XH-M181 PAM8610, 2×15 Вт, 7–15 В DC

🔊 XH-M181 PAM8610 — компактный двухканальный модуль для усиления левого и правого аудиоканалов.

🔧 Основные данные

• Модель платы: XH-M181
• Чип усилителя: PAM8610
• Класс усилителя: класс D

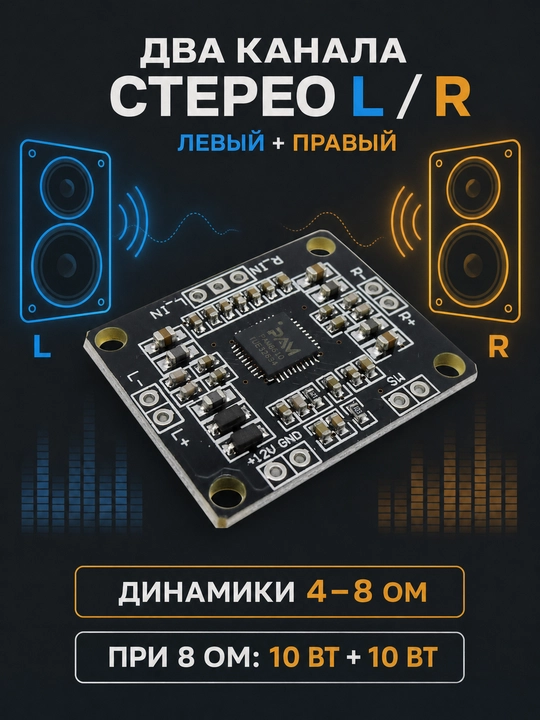

• Количество каналов: 2
• Тип аудио: стерео, левый и правый канал

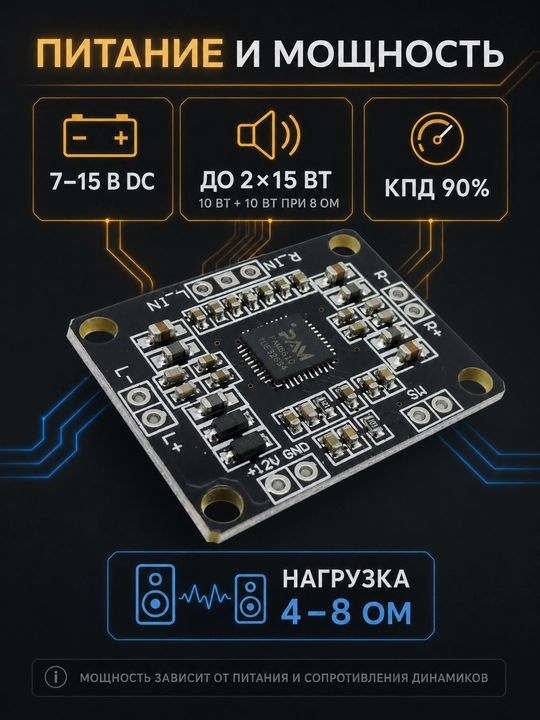

⚡ Питание и выходная мощность

• Напряжение питания: 7–15 В DC
• Максимальная заявленная мощность: 2×15 Вт
• Заявленная мощность при нагрузке 8 Ом: 10 Вт + 10 Вт
• Поддерживаемое сопротивление нагрузки: 4–8 Ом
• КПД: 90%

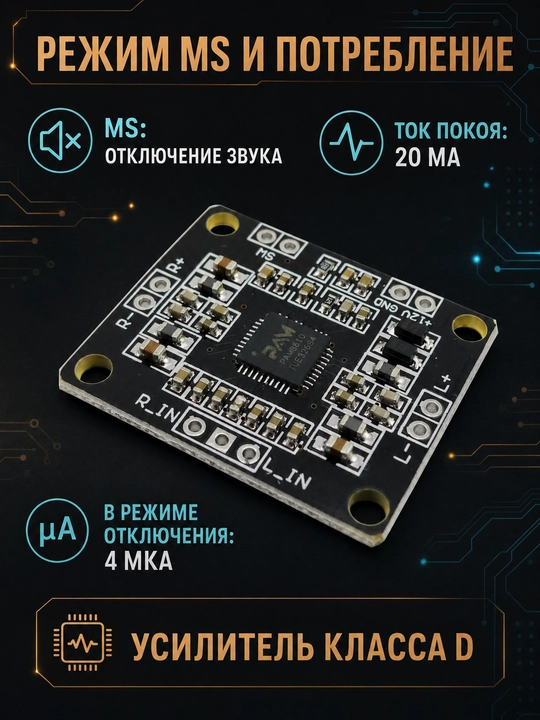

• Ток покоя: 20 мА
• Ток в режиме отключения: 4 мкА

Выходная мощность зависит от напряжения источника питания и сопротивления подключенных динамиков.

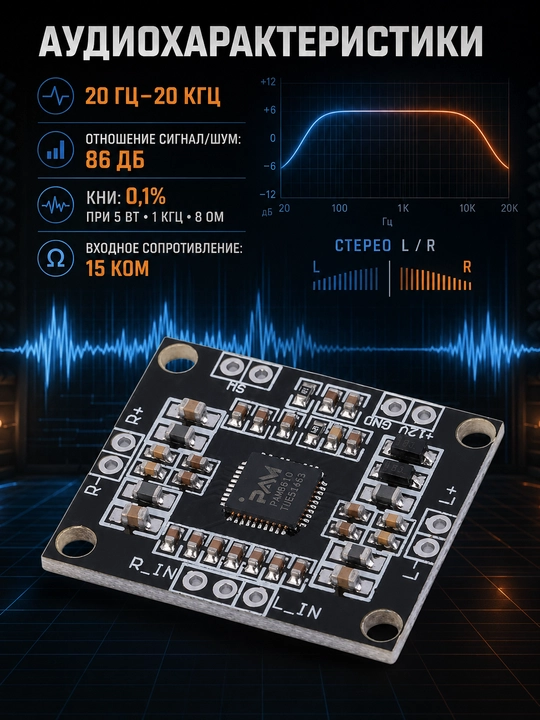

🎵 Аудиохарактеристики

• Диапазон частот: 20 Гц–20 кГц
• Отношение сигнал/шум: 86 дБ
• Коэффициент гармонических искажений: 0,1% при 5 Вт, 1 кГц и нагрузке 8 Ом
• Входное сопротивление: 15 кОм

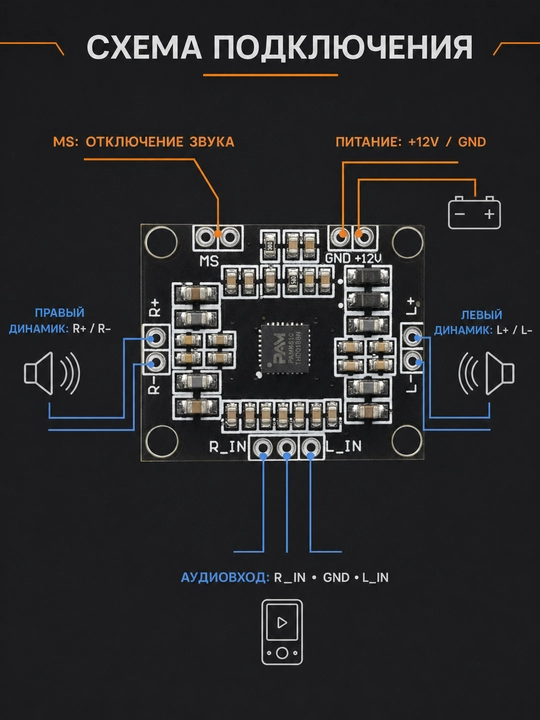

🔌 Входы и выходы

• R_IN: аудиовход правого канала
• L_IN: аудиовход левого канала
• R+ / R−: выход правого динамика
• L+ / L−: выход левого динамика
• +12V / GND: контакты подключения питания
• MS: контакты функции отключения звука

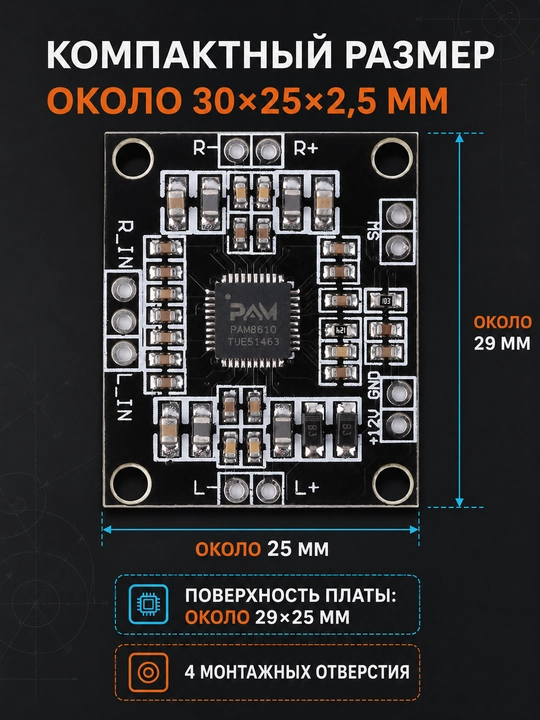

📏 Размер и конструкция

• Размер платы: около 30×25×2,5 мм
• Размер поверхности, показанный на изображении: около 29×25 мм
• Цвет платы: черный
• Монтажные отверстия: 4 шт.
