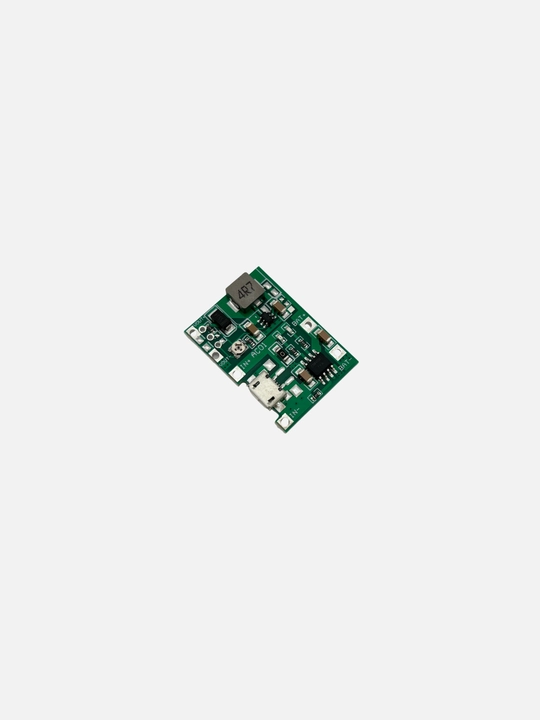

Модуль зарядки и повышающего преобразователя J5019 (HW-357) для Li-ion аккумуляторов

J5019 (HW-357) — универсальный модуль для работы с одним литий-ионным или литий-полимерным аккумулятором 3.7V (например, 18650). Модуль сочетает в себе функцию безопасной зарядки и повышающего преобразователя напряжения.

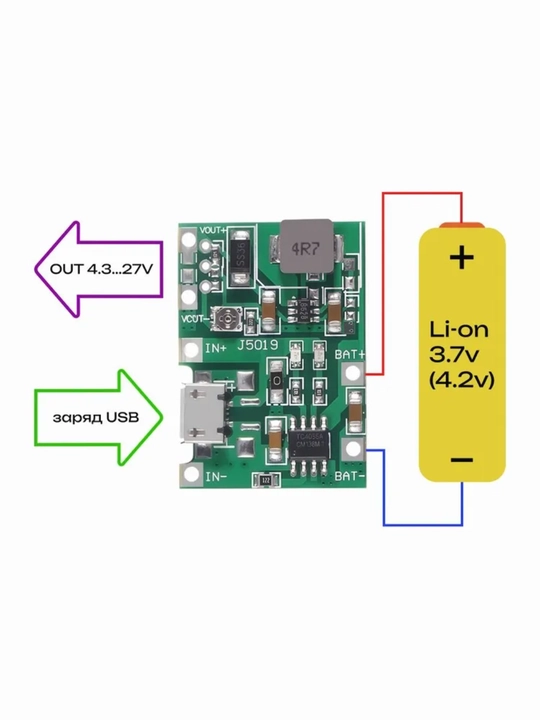

Зарядка аккумулятора осуществляется через разъём Micro-USB или контакты IN+/IN-. За процесс отвечает контроллер TP4056, обеспечивающий заряд до 4.2V с автоматическим отключением. Светодиодные индикаторы отображают процесс зарядки и режим ожидания.

Встроенный повышающий преобразователь MT3608 позволяет регулировать выходное напряжение в диапазоне от 4.3V до 27V с помощью подстроечного резистора на плате.

Модуль широко применяется в DIY power bank, мини ИБП (UPS) для роутеров, Arduino и других портативных электронных устройствах.

⚠️ Важно: защита от глубокого разряда отсутствует. Рекомендуется использовать защищённые аккумуляторы или дополнительный BMS модуль.

Характеристики товара

• Модель: J5019 / HW-357
• Тип аккумулятора: 1× 3.7V Li-ion / Li-Po (18650)
• Контроллер зарядки: TP4056
• Ток зарядки: до 1A
• Напряжение зарядки: 4.2V
• Преобразователь: MT3608
• Входное напряжение (Micro-USB): 5V DC
• Входное напряжение (контакты): 4.5–8V DC
• Выходное напряжение: 4.3–27V DC (регулируемое)
• Выходной ток: до 2A

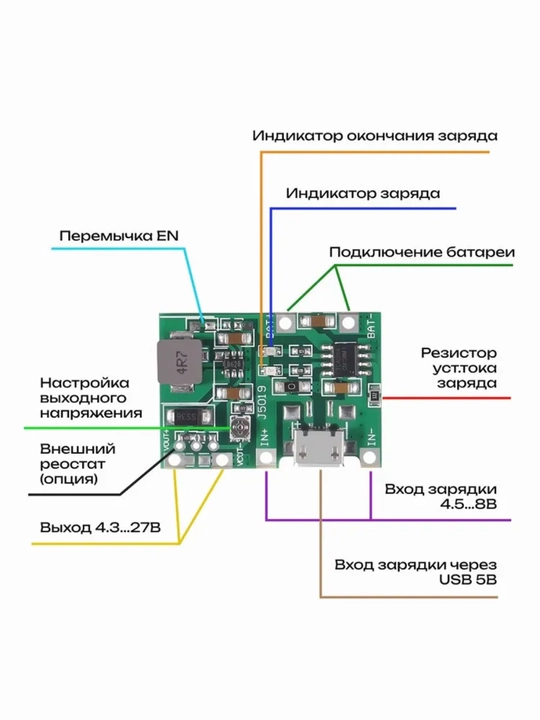

• Интерфейсы: Micro-USB, IN+/IN-, OUT+/OUT-
• Индикация: LED
• Применение: Power bank, мини UPS, Arduino, DIY проекты
