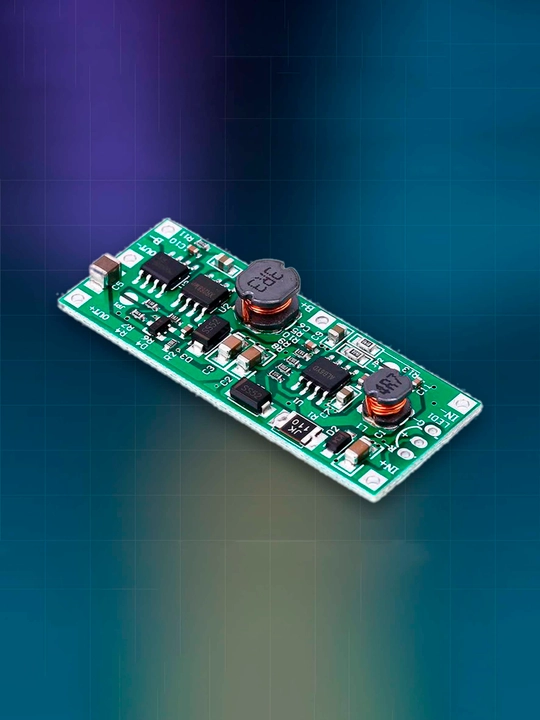

Модуль питания 12V с зарядкой Li-ion 3.7V (1S) — вход 12V, выход 12V, плата Mini UPS

Этот модуль совмещает зарядное устройство для 1S Li-ion (3.7V / 4.2V) и повышающий DC-DC преобразователь на 12V. Можно использовать как компактный источник 12V с резервным питанием от аккумулятора (мини-ИБП).

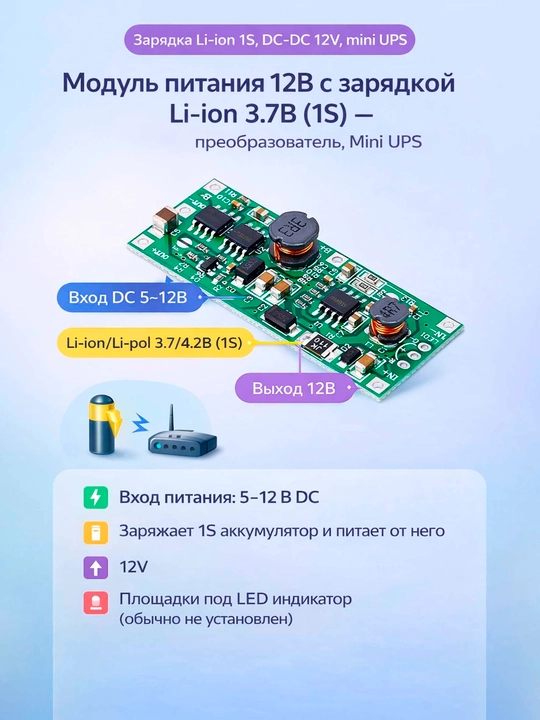

Подключение (клеммы/площадки)

• IN+ / IN- — вход питания DC 5–12V
• B+ / B- — аккумулятор 3.7/4.2V (1S)
• OUT+ / OUT- — выход на нагрузку 12V
•

Особенности

• Вход: 5–12V DC
• Аккумулятор: Li-ion/Li-pol 1S (3.7V, заряд до 4.2V)
• Выход: 12V на нагрузку
• Площадки под индикатор зарядки LED (по умолчанию не установлен), общий анод, красно-синий
• Поддержка емкости АКБ: до 8Ah (по умолчанию); при замыкании/пайке перемычки — до 15Ah (зависит от партии/платы)

Важно

Следите за полярностью и нагревом. Для мощных нагрузок выбирайте подходящее питание по току и обеспечьте охлаждение при необходимости.

Характеристики (для заполнения)

• Тип: модуль зарядки + DC-DC повышающий преобразователь (12V)
• Входное напряжение: 5–12V DC
• Выходное напряжение: 12V DC
• Тип аккумулятора: Li-ion / Li-pol, 1S (3.7V / 4.2V)
• Клеммы: IN+/IN-, B+/B-, OUT+/OUT-
• Индикация зарядки: поддерживается (LED общий анод, красно-синий), LED не установлен
• Цвет платы: зелёный
• Назначение: мини-ИБП 12V, питание DIY-устройств, роутер/камера/LED
• Страна производства: Китай
•

Комплектация

• 1 × модуль (плата)

Аккумулятор, блок питания, провода и светодиод не входят в комплект.
