Модуль контроля заряда аккумулятора с защитой по напряжению XH-M603

• Зарядное устройство

• XH-M603

• 12-24В

• Модуль зарядки

• Аккумулятор

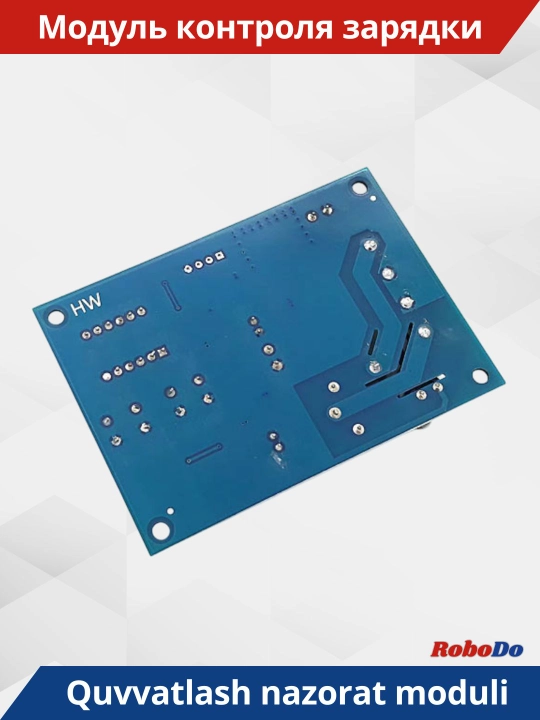

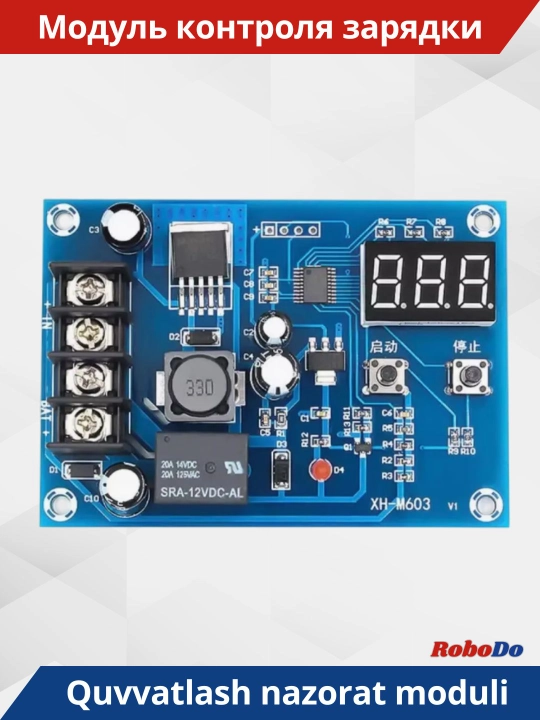

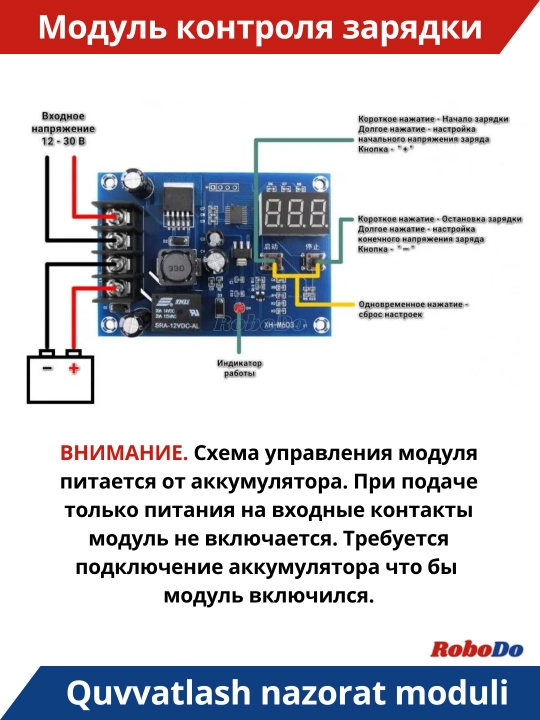

XH-M603 представляет собой программируемый контроллер управления зарядом аккумулятора, который включает реле при понижении напряжения до заданного нижнего уровня и отключает при достижении верхнего порога. Общая характеристика: На плате устройства расположен семисегментный индикатор, который визуализирует напряжение. Точность отображения напряжения постоянного тока составляет 0,1 В. Также под индикатором расположены 2 кнопки с помощью которых можно выставлять пороговые значения контроллера заряда: UP (слева): увеличивает значение DOWN (справа): уменьшает значение Подключение устройства: Подключаются источник питания и аккумулятор к устройству с помощью клеммника. Назначения выводов клеммника: IN +:Положительная клемма зарядного устройства IN -: Отрицательная клемма зарядного устройства BAT+: Положительная клемма аккумулятора BAT -: Отрицательная клемма аккумулятора Настройка параметров контроллера: Устройство имеет 2 порога - включения и выключения. Устанавливаются пороговые значения напряжения следующим образом: Для того, чтобы установить напряжение включения необходимо разово нажать на кнопкуUP, а затем удерживать ее на протяжении нескольких секунд пока дисплей не начнет мигать. После изменения интерфейса дисплея можно изменять пороговое значение включения, нажимая кнопкиUP;DOWN. Для того чтобы выйти с меню настройки нужно не взаимодействовать с устройством пару секунд (пока индикатор перестанет мигать). Напряжение выключения устанавливается с помощью кнопки DOWN. Для установки значения напряжения необходимо нажать кнопку;DOWN; и удерживать до момента, когда индикатор начнет мигать. Затем можно изменять порог срабатывания с помощью 2 управляющих кнопок (UP;DOWN). Для того чтобы выйти с меню настройки нужно не взаимодействовать с устройством пару секунд (пока индикатор перестанет мигать). Сброс: Если устройство работает неправильно необходимо сбросить его настройки: Нужно подать питание на устройство и одновременно зажать кнопки UP;DOWN, и удерживать их пока на индикаторе не появится надпись 888, которая сигнализирует об успешном сбросе настроек.

! Питание устройства: Питается устройство от подключенного аккумулятора.

Диапазон входного напряжения контроллера заряда составляет от 12 до 30 В. Сигнализирует о подаче питания красный светодиод. Обратите внимание, что модуль является не зарядным устройством, а контроллером, который подключает и отключает зарядное устройство к аккумулятору.

Технические характеристики XH-M603:

Входное напряжение (В): 12 -30

Точность определения уровня заряда (В): 0.1

Ток заряда (А): до 3

Рабочая температура (°C): -10... +85

Размеры (мм): 82×58×18
