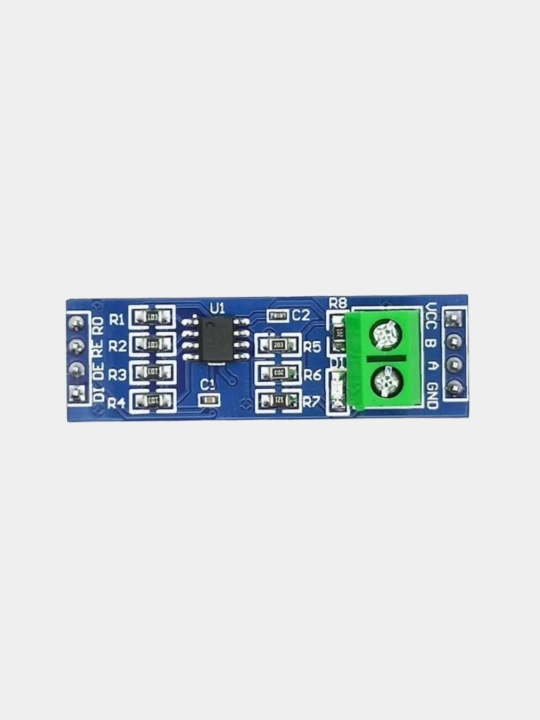

MAX485 модуль преобразователя интерфейсов TTL UART в RS485 MAX485

Немного о RS485

RS485 — это протокол асинхронной последовательной связи, который не требует тактового сигнала, по сути это предок протоколы RS232. Максимальное расстояние для передачи данных составляет 1200 метров, конечно ее можно увеличить с помощью специальных усилителей. Но при больших расстояниях скорость передачи будет около 60 кб/с. В качестве линии используется витая пара (два провода скрученные с друг другом).

Так же, к одной линии можно подключить до 32 устройств.

Общие сведения о модуль RS485

Модуль собран на небольшой плате, габариты которой всего 44 мм х 20 мм, основная микросхема это MAX485, которая преобразует сигнал TTL (необходимый для Arduino) в стандарт RS485 и обратно. Так же, кроме микросхемы MAX485 на модуле установлена минимальная электрическая обвязка.

Назначение контактов:

► VCC и GND — питание модуля

► B — Вход/выход линии RS-485

► A — Вход/выход линии RS-485

► DI — Вход передатчика (TX)

► DE — Разрешение работы передатчика

► RE — Разрешение работы приёмника

► RO — Выход приемника (RX)

Характеристика:

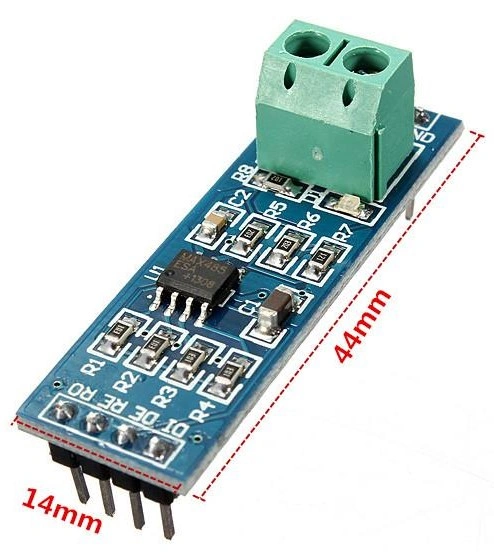

Габариты: 44x14x20 мм

Рабочее напряжение: 5 В

Потребляемый ток: < 10 мА

Ток потребляемый в режиме ожидания: < 5 мА

Частота передачи данных: <2,5 Мбит/с

Вес: 5 г.
