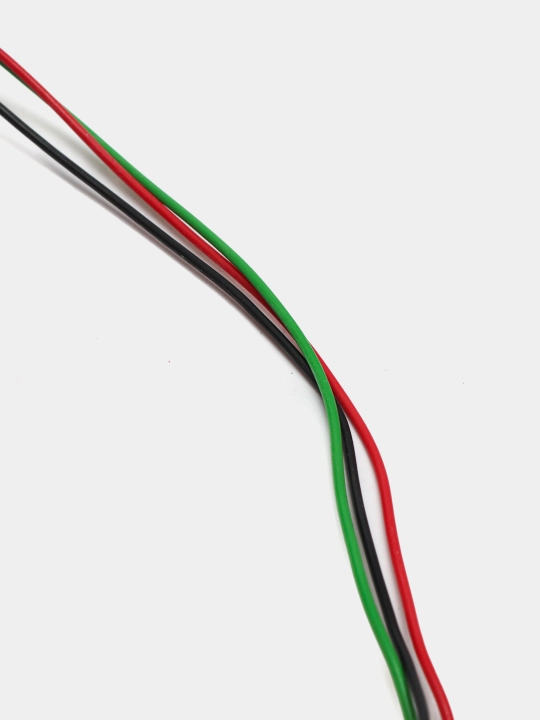

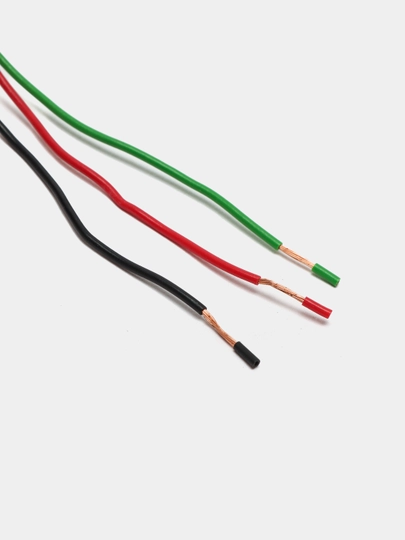

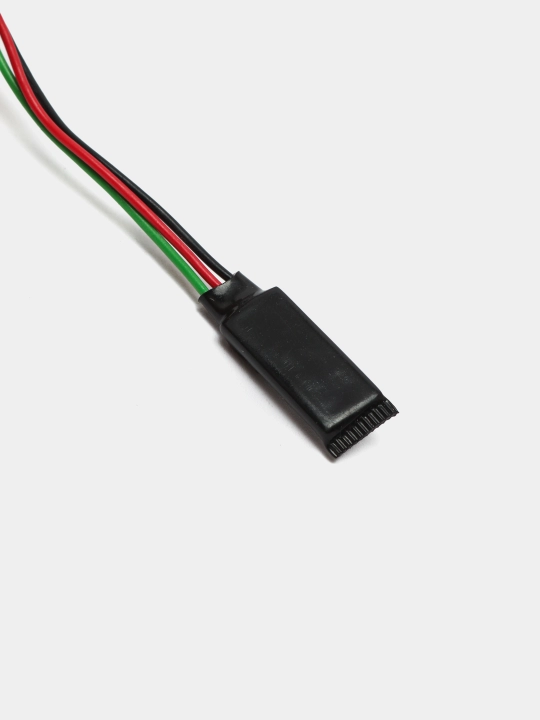

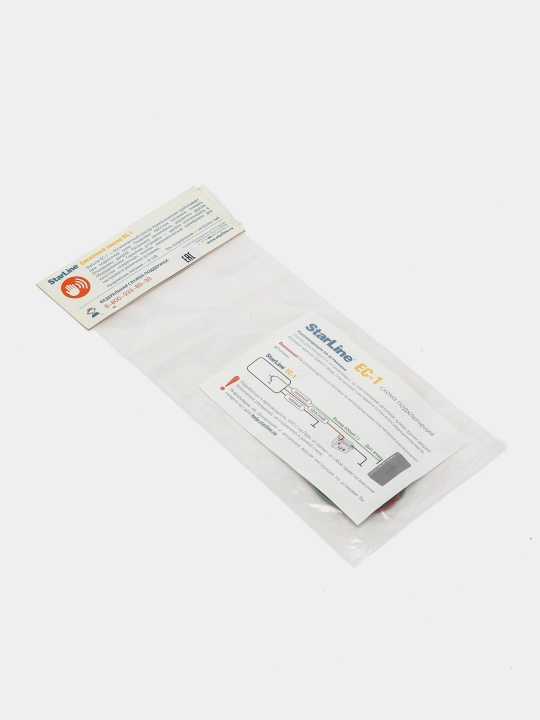

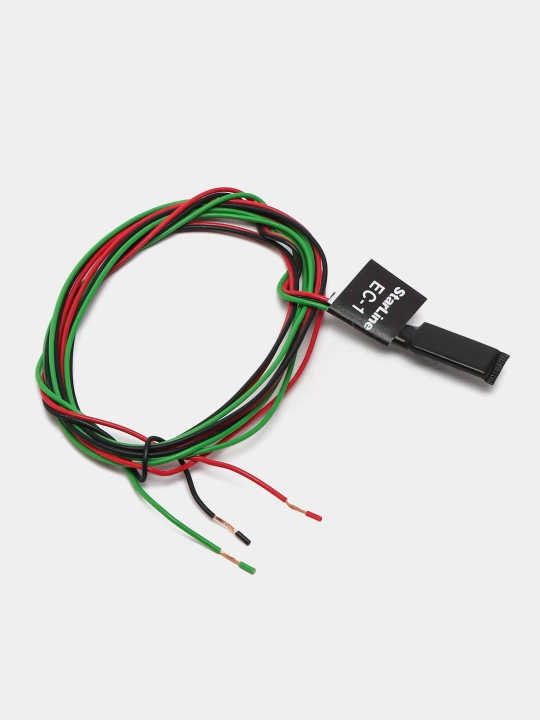

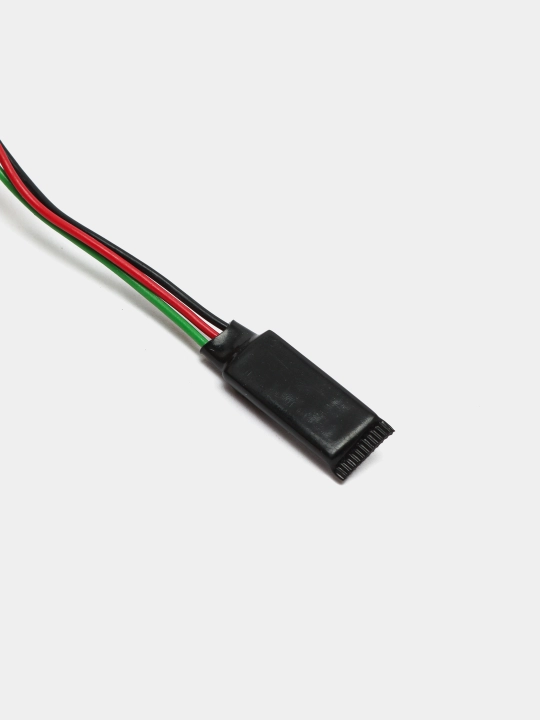

Емкостный сенсор StarLine EC-1

Емкостный сенсор StarLine EC-1

Бесконтактный датчик прикосновения для 6 и 7 поколения автосигнализаций StarLine. Cрабатывает при поднесении руки. Позволяет простым касанием открыть замок багажника или двери автомобиля, а также управлять другими устройствами. Надежно работает через пластик и другие неметаллические поверхности. Его удобно использовать для скрытной установки в качестве «секретной» кнопки. Датчик рекомендуется устанавливать за диэлектрическими деталями кузова (ручки дверей, боковые зеркала заднего вида, пластиковые накладки) в сухом влагозащищенном месте.

Датчик StarLine EC-1 отличается энергоэкономичностью – ток потребления составляет не более 1 мА, напряжение питания - от 8 до 16 В. Он стабильно работает при температурах от -40 до +85 °С.

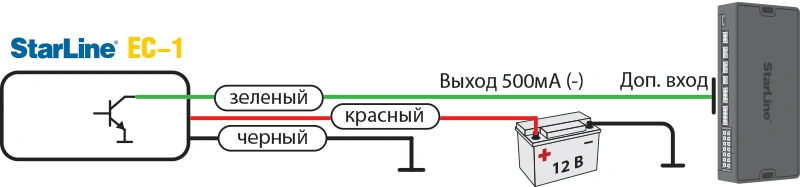

Схема подключения

Емкостный сенсор StarLine ЕС-1 позволяет реализовать функцию бесключевого доступа в автомобиль по касанию ручки двери (с комплексами StarLine 6-го поколения), управления дополнительным оборудованием (например, открытие багажника) или использования в качестве «секретной кнопки». При приближении руки на выходе сенсора появится активный уровень на все время касания.

Для адаптации сенсора под изменения условий окружающей среды предусмотрена автоматическая калибровка.

Технические характеристики

Напряжение питанияот 8 до 16 ВТок потребленияне более 1мАДиапазон рабочих температурот –40 до +85 ºС

Рекомендации по установке

Сенсор рекомендуется устанавливать за пластиковые детали кузова (ручки дверей, боковые зеркала заднего вида, пластиковые накладки) в сухом влагозащищенном месте.
