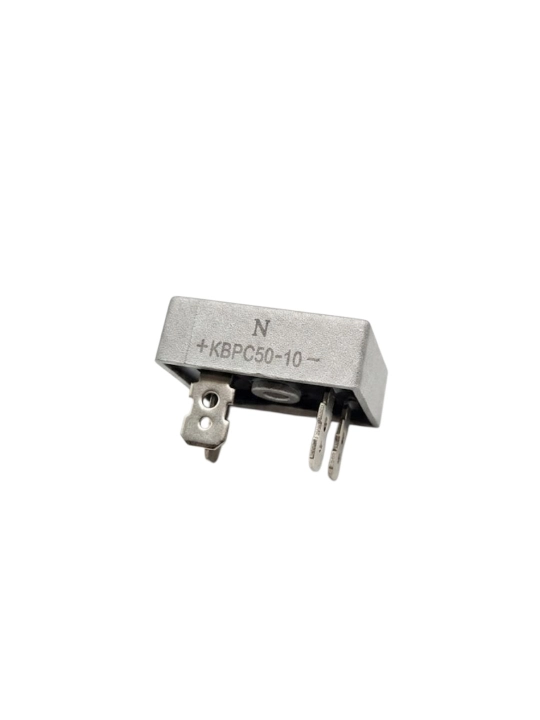

Диодный мост KBPC5010, 50 А, 1000 В

Диодный мост KBPC5010, 50 А, 1000 В

KBPC5010 — однофазный мостовой выпрямитель, предназначенный для преобразования переменного электрического напряжения в постоянное. Внутри компактного корпуса объединены четыре кремниевых диода, соединённые по мостовой схеме. Такое исполнение позволяет выполнять двухполупериодное выпрямление переменного тока без необходимости собирать схему из четырёх отдельных компонентов.

Модель относится к серии мощных диодных мостов KBPC и рассчитана на применение в блоках питания, зарядных устройствах, стабилизаторах, инверторах, сварочном оборудовании, промышленной автоматике и другой электротехнике. Для KBPC5010 производители указывают максимальное повторяющееся обратное напряжение 1000 В и средний выпрямленный ток до 50 А при соблюдении температурных условий и требований к охлаждению.

Принцип работы

Диодный мост получает переменное напряжение на двух входных выводах, обычно отмеченных символами ~. На двух остальных выводах формируется выпрямленное напряжение постоянной полярности: один контакт обозначается знаком «+», второй — знаком «−».

Во время каждого полупериода переменного напряжения ток проходит через определённую пару внутренних диодов. Благодаря этому полярность на выходе остаётся одинаковой независимо от направления входного полупериода. На выходе получается пульсирующее постоянное напряжение, которое при необходимости дополнительно сглаживается конденсаторами и стабилизируется другими компонентами схемы.

KBPC5010 выполняет именно выпрямление. Он не регулирует напряжение, не ограничивает ток нагрузки и не заменяет предохранитель, автоматический выключатель, стабилизатор или контроллер заряда. Для получения полноценного источника постоянного питания мост используется как один из элементов общей электрической схемы.

Основные электрические параметры

Главные характеристики модели:

• максимальный средний выпрямленный ток — до 50 А;
• максимальное повторяющееся обратное напряжение — 1000 В;
• количество внутренних диодов — 4;
• схема — однофазный полный диодный мост;
• количество выводов — 4;
• тип корпуса — металлический квадратный корпус с центральным монтажным отверстием.

В отдельных технических документах для серии KBPC5010 также указывается импульсный ток до нескольких сотен ампер в течение очень короткого одиночного импульса. Например, в документации EIC приведено значение до 400 А для импульса длительностью 8,3 мс. Это не является допустимым постоянным рабочим током и характеризует только кратковременную перегрузочную способность компонента.

В документации на серию KBPC5000–KBPC5010 указывается падение прямого напряжения на одном элементе примерно до 1,1 В при токе 25 А. Поскольку в каждый момент ток проходит через два диода моста, на выпрямителе выделяется заметное количество тепла.

Что означает маркировка KBPC5010

Обозначение KBPC относится к распространённому типу квадратного корпусного мостового выпрямителя с четырьмя плоскими контактами и центральным отверстием для крепления.

Цифры 50 обычно связаны с токовой серией до 50 А, а окончание 10 указывает на класс обратного напряжения до 1000 В. При этом компоненты с одинаковой маркировкой могут выпускаться разными производителями. У них могут немного отличаться размеры выводов, допустимая температура корпуса, тепловое сопротивление, импульсный ток и другие второстепенные параметры.

При замене компонента необходимо сравнивать не только надпись KBPC5010, но и полный технический паспорт конкретного производителя.

Металлический корпус и теплоотвод

KBPC5010 выполнен в металлическом корпусе, который помогает передавать выделяемое тепло на монтажную поверхность или радиатор. Центральное отверстие предназначено для крепления выпрямителя винтом.

Номинальный ток 50 А не означает, что мост способен длительно работать с таким током без охлаждения. Допустимый ток зависит от температуры корпуса, размера радиатора, температуры окружающей среды, способа монтажа и характера нагрузки. Производитель MDD, например, указывает ток 50 А при температуре корпуса 55 °C, что подчёркивает важность соблюдения теплового режима.

При прохождении большого тока внутри моста возникают электрические потери. Даже относительно небольшое падение напряжения на двух одновременно проводящих диодах при высоком токе превращается в значительную тепловую мощность. Поэтому при серьёзной нагрузке устройство обычно устанавливают на металлический радиатор или другую теплоотводящую поверхность.

Между корпусом моста и радиатором может применяться тонкий слой теплопроводящей пасты. Она заполняет микроскопические неровности поверхностей и улучшает тепловой контакт. Способ монтажа должен соответствовать требованиям производителя и конструкции оборудования.

Выводы и маркировка контактов

У диодного моста предусмотрено четыре плоских вывода:

~ — первый вход переменного напряжения;

~ — второй вход переменного напряжения;

+ — положительный выход выпрямленного напряжения;

− — отрицательный выход выпрямленного напряжения.

Перед подключением необходимо внимательно проверить обозначения непосредственно на корпусе. Расположение контактов у внешне похожих моделей может отличаться. Нельзя определять полярность только по фотографии или положению корпуса.

Плоские выводы рассчитаны на пайку или применение подходящих контактных разъёмов в зависимости от конструкции оборудования. При больших токах особое значение имеет качество соединения. Слабый контакт создаёт дополнительное сопротивление, нагревается и может вызвать повреждение вывода или проводника.

Область применения

Диодный мост KBPC5010 может использоваться в следующих устройствах:

• мощных линейных источниках питания;
• зарядных устройствах для аккумуляторов;
• сварочных аппаратах;
• блоках питания электродвигателей;
• стабилизаторах напряжения;
• преобразователях и инверторах;
• промышленной автоматике;
• лабораторных источниках питания;
• системах управления;
• усилителях мощности;
• ремонтируемой бытовой и промышленной технике;
• выпрямительных модулях постоянного напряжения.

Фактическая пригодность зависит от напряжения, среднего и пускового тока, температуры, частоты, схемы охлаждения и типа нагрузки. Необходимо использовать компонент с достаточным запасом по напряжению и току.

Работа с трансформатором

В классическом источнике питания переменное напряжение со вторичной обмотки трансформатора подаётся на входы диодного моста. После выпрямителя получают пульсирующее постоянное напряжение. Затем оно может подаваться на сглаживающие конденсаторы, фильтры и стабилизирующие элементы.

После мостового выпрямителя напряжение без нагрузки обычно приближается к амплитудному значению переменного напряжения за вычетом падения на двух проводящих диодах. Поэтому выходное постоянное напряжение после конденсатора может оказаться выше действующего значения переменного напряжения трансформатора.

Точное значение зависит от нагрузки, ёмкости конденсаторов, сопротивления обмотки трансформатора и потерь в диодном мосте.

Работа с ёмкостной нагрузкой

Если сразу после моста устанавливается большой сглаживающий конденсатор, ток через диоды поступает короткими импульсами возле максимумов входного напряжения. Пиковый ток при этом может значительно превышать средний ток нагрузки.

Поэтому мост нельзя выбирать только путём деления мощности на напряжение. Нужно учитывать пусковой ток заряда конденсаторов, тепловой режим, запас по току и требования технической документации. В некоторых паспортах на мостовые выпрямители отдельно указывается необходимость уменьшать допустимый ток при ёмкостной нагрузке.

Обратное напряжение 1000 В

Параметр 1000 В означает максимальное повторяющееся обратное напряжение, которое способен выдерживать отдельный выпрямительный элемент при соблюдении условий производителя. Это не означает, что готовое устройство следует подключать к источнику 1000 В переменного напряжения.

При выборе необходимо учитывать амплитуду входного напряжения, возможные скачки, индуктивные выбросы и необходимый технический запас. Для сетевых и промышленных схем значение 1000 В обеспечивает хороший запас по обратному напряжению, однако безопасность всей конструкции определяется не только диодным мостом, но и изоляцией, предохранителями, проводниками, печатной платой и корпусом устройства.

Электрическая изоляция корпуса

Для некоторых исполнений серии KBPC5010 в технической документации указывается электрически изолированное основание и изоляционное напряжение порядка 2000 В между корпусом и выводами. Конкретное значение необходимо проверять по паспорту производителя поставляемого компонента.

Изолированное основание облегчает установку на металлический радиатор. Однако перед монтажом всё равно необходимо проверить документацию, поскольку конструкция корпуса и требования разных производителей могут отличаться.

Габариты корпуса

Корпус KBPC5010 обычно имеет квадратную форму размером примерно 28,4–28,7 мм по сторонам. Высота металлической части у отдельных производителей составляет около 13,4–14,5 мм, а общая высота с выводами больше. В центре предусмотрено монтажное отверстие диаметром приблизительно 5,3 мм. Точные размеры зависят от изготовителя и допуска производства.

Перед разработкой монтажной панели или печатной платы рекомендуется измерить фактический экземпляр либо использовать чертёж именно того производителя, чей компонент будет установлен.

Преимущества KBPC5010

Высокое допустимое напряжение. Класс 1000 В позволяет использовать мост в схемах, где требуется значительный запас по обратному напряжению.

Токовая серия до 50 А. Подходит для мощных источников питания при правильном охлаждении.

Четыре диода в одном корпусе. Упрощает сборку по сравнению с отдельными диодами.

Полноволновое выпрямление. Используются оба полупериода переменного напряжения.

Металлический корпус. Улучшает передачу тепла на радиатор.

Центральное отверстие. Позволяет надёжно закрепить компонент на теплоотводящей поверхности.

Плоские выводы. Удобны для монтажа проводов и контактных наконечников подходящего типа.

Широкая сфера применения. Компонент используется в ремонтных и новых электрических устройствах.

Рекомендации по эксплуатации

Для надёжной работы необходимо:

• выбирать мост с запасом по напряжению и току;
• обеспечивать достаточный теплоотвод;
• проверять маркировку всех четырёх выводов;
• использовать проводники подходящего сечения;
• обеспечивать качественный электрический контакт;
• устанавливать предохранитель или другой аппарат защиты;
• не превышать допустимую температуру корпуса;
• учитывать пусковой ток конденсаторов и двигателей;
• защищать компонент от влаги и токопроводящей пыли;
• не прикасаться к схеме под напряжением.

Работа с сетевым и высоким напряжением опасна. Установка и проверка такого компонента должны выполняться квалифицированным специалистом при полностью отключённом питании и разряженных конденсаторах.

Важное замечание о токе 50 А

Указанные 50 А — это предельная паспортная характеристика при определённых условиях охлаждения. В реальной схеме продолжительный допустимый ток может быть значительно ниже.

На результат влияют:

• температура окружающей среды;
• размер и материал радиатора;
• тепловой контакт корпуса;
• форма тока;
• тип нагрузки;
• частота включений;
• наличие сглаживающих конденсаторов;
• качество электрических соединений;
• вентиляция корпуса устройства.

Поэтому для долговременной и надёжной работы рекомендуется проектировать систему с запасом, а не использовать мост постоянно на предельном значении.

Основные технические данные

Модель: KBPC5010

Тип компонента: однофазный мостовой выпрямитель

Тип полупроводника: кремниевый

Схема: полный диодный мост

Количество диодов: 4

Количество выводов: 4

Средний выпрямленный ток: до 50 А

Максимальное повторяющееся обратное напряжение: 1000 В

Импульсный ток: зависит от производителя, у отдельных версий до 400 А

Прямое падение напряжения: примерно до 1,1 В на одном диоде при заданных условиях

Корпус: металлический квадратный

Охлаждение: естественное или с радиатором в зависимости от нагрузки

Монтаж: винтовое крепление через центральное отверстие

Входные выводы: 2 контакта переменного напряжения

Выходные выводы: положительный и отрицательный

Назначение: преобразование переменного напряжения в пульсирующее постоянное
