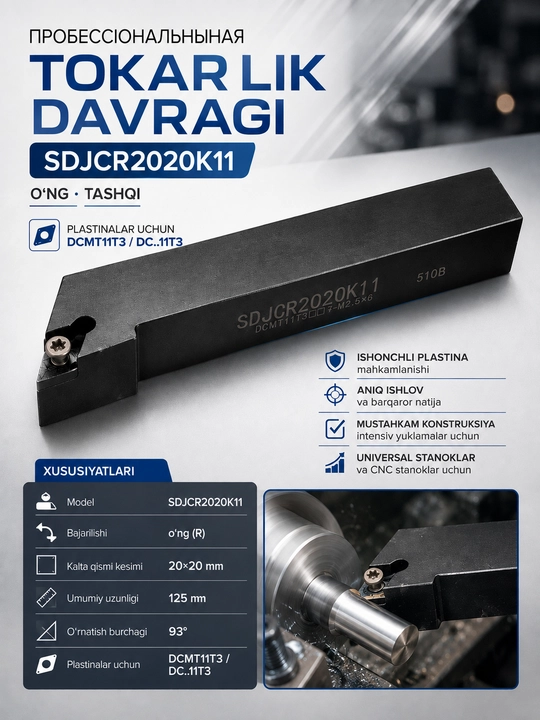

Державка токарная SDJCR2020K11, 20×20 мм, 93°, под DCMT11T3

Профессиональная токарная державка SDJCR2020K11

SDJCR2020K11 — правая наружная токарная державка для сменных положительных пластин семейства DCMT11T3 / DC..11T3. Предназначена для точения и профильной обработки металлических заготовок на совместимых токарных станках. Официальные каталоги Kennametal и Mitsubishi подтверждают хвостовик 20×20 мм, общую длину 125 мм, угол установки 93° и посадочное место под пластины серии DC..11T3.

ХАРАКТЕРИСТИКИ

• Модель: SDJCR2020K11

• Тип: наружная токарная державка

• Исполнение: правое — R

• Сечение хвостовика: 20×20 мм

• Общая длина: 125 мм

• Угол установки: 93°

• Совместимые пластины: DCMT11T3, а также совместимые исполнения DC..11T3

• Форма пластины: D — ромб 55°

• Задний угол пластины: C — 7°

• Крепление пластины: винтовое

• Назначение: наружное точение и профильная обработка.

ПРЕИМУЩЕСТВА

Точная работа в профильных операциях

Ромбическая пластина с углом 55° обеспечивает хороший доступ режущей кромки к сложным участкам профиля детали.

Положительная пластина с задним углом 7°

Серия SDJC рассчитана на положительные пластины с задним углом 7°, что характерно для семейства DCMT.

Простая винтовая фиксация

Пластина крепится винтом через центральное отверстие, что упрощает её установку и замену. Kennametal также относит SDJCR2020K11 к серии Screw-On.

Хвостовик 20×20 мм

Квадратное сечение предназначено для установки в совместимый токарный резцедержатель.

Сменная режущая часть

При износе режущей кромки заменяется пластина, а державка продолжает использоваться.

ПРИМЕНЕНИЕ

SDJCR2020K11 применяется для:

• наружного продольного точения

• обработки наружных диаметров

• профильного точения

• обработки уступов и переходов

• подрезных и контурных операций в пределах геометрии инструмента

• чистовой и получистовой обработки — в зависимости от выбранной пластины

Kennametal указывает для данной державки области применения Turning и Profiling.

РАСШИФРОВКА SDJCR2020K11

S — винтовое крепление пластины

D — форма пластины: ромб 55°

J — конструктивное исполнение державки

C — задний угол пластины 7°

R — правое исполнение

20×20 — сечение хвостовика

K — размерная серия по длине

11 — типоразмер применяемой пластины

КОМПЛЕКТАЦИЯ

1 токарная державка SDJCR2020K11.
