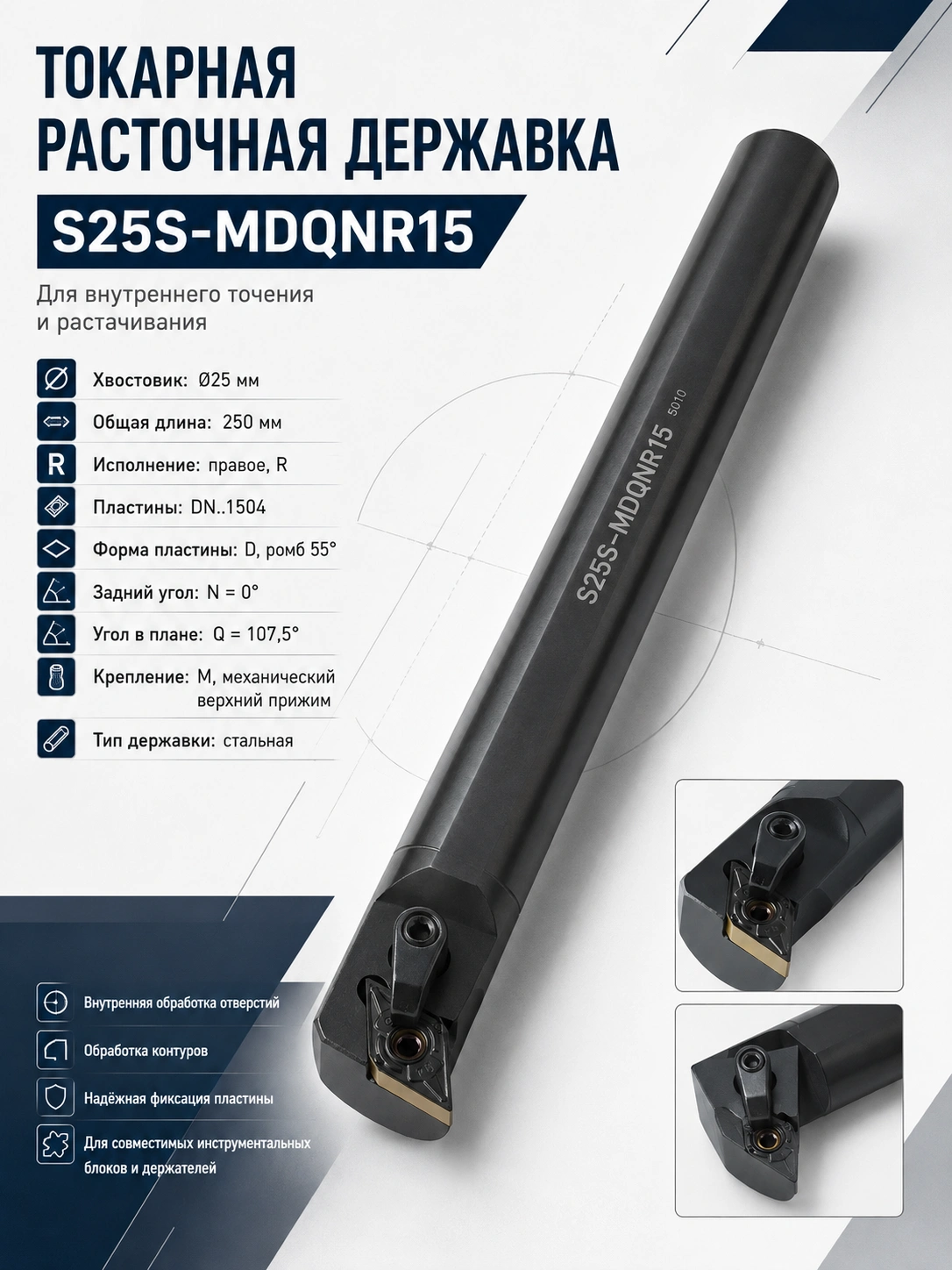

Державка расточная S25S-MDQNR15 Ø25 мм для пластин DNMG1504

S25S-MDQNR15 — токарная расточная державка для внутренней обработки отверстий и контуров. Конструкция рассчитана на работу со сменными режущими пластинами семейства DN..1504 и применяется при внутреннем точении и растачивании.

Цилиндрический хвостовик диаметром 25 мм и общая длина 250 мм позволяют устанавливать державку в совместимые инструментальные блоки и держатели токарных станков. Исполнение R — правое. Угол в плане Q составляет 107,5°.

Посадочное место предназначено для ромбических пластин формы D с углом 55° и задним углом N = 0°. Система M использует механический верхний прижим пластины для ее фиксации в державке.

При выборе пластины необходимо ориентироваться на семейство DN..1504 и подбирать конкретную геометрию, радиус вершины и сплав под обрабатываемый материал и режим резания. Минимальный диаметр обработки в доступных каталогах указан неодинаково, поэтому этот параметр следует уточнить для конкретного исполнения.

Характеристики

• Тип: токарная расточная державка
• Модель: S25S-MDQNR15
• Назначение: внутреннее точение и растачивание
• Диаметр хвостовика: 25 мм
• Общая длина: 250 мм
• Исполнение: правое, R
• Форма пластины: D, ромб 55°
• Совместимое семейство пластин: DN..1504
• Задний угол пластины: N, 0°
• Угол в плане: Q, 107,5°
• Система крепления: M, механический верхний прижим
• Тип державки: стальная
