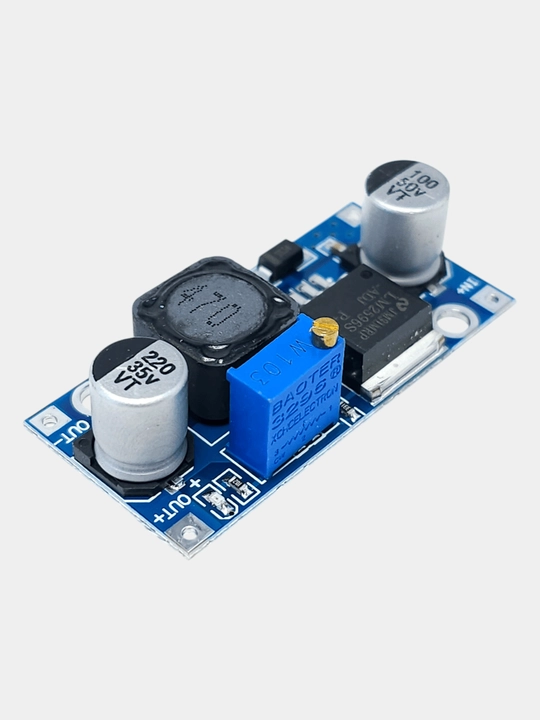

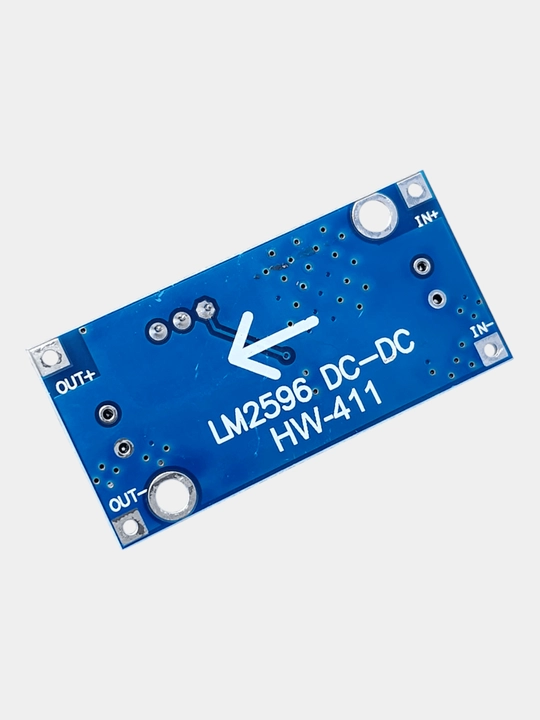

DC-DC 3A 3.2-40V Регулируемый понижающий модуль FZ0336 LM2596

• DC-DC

Понижающий конвертер питания постоянного тока на базе микросхемы LM2596S, диапазон выходного напряженя 3 - 35В. DC-DC преобразователь идеальное решение для питания схем с большим падением напряжения (разницей между входным и стабилизируемым напряжением). В отличии от классических стабилизаторов напряжения практически не выделяет тепло, имеет низкий ток потребления. При питании нагрузки мощностью более 15 Вт необходимо установить радиатор сверху на микросхему или плату на радиатор из расчета 1 кв.см на 1 Вт потребляемой мощности, соблюдая изоляцию токопроводящих частей от радиатора.

Внимание: 2 типа регулятора: с одним резистором и с тремчя резисторами настройки параметров (смотреть вкладку с описанием)

Характеристики преобразователя напряжения  LM2596

выпрямитель: не синхронное выпрямление

входное напряжение: 3.2 - 40В

выходное напряжение: 1.35 - 35В (регулируется подстроечным резистором расположенным на плате)

выходной ток: 2,3А (3А максимум при активном охлаждении)

эффективность преобразования: 92% (чем выше выходное напряжение, тем выше эффективность)

потребление без нагрузки: 6мА

минимально-возможная разница между входным и выходным напряжением 1.5В

рабочий диапазон температур: -40 ... +85 град. Цельсия

скорость динамического ответа: 5% 200мкС

защита от короткого замыкания: ограничение тока

защита от переполюсовки на входе: нет

размеры: 44 х 22 х 15 м

условие работы: входное напряжение должно быть не менее чем на 1.5В выше чем выходное).

DC-DC преобразователь идеальное решение для питания схем с большим падением напряжения (разницей между входным и стабилизируемым напряжением). В отличии от классических стабилизаторов напряжения практически не выделяет тепло, имеет низкий ток потребления. При питании нагрузки мощностью более 15 Вт необходимо установить радиатор сверху на микросхему или плату на радиатор из расчета 1 кв.см на 1 Вт потребляемой мощности, соблюдая изоляцию токопроводящих частей от радиатора.
