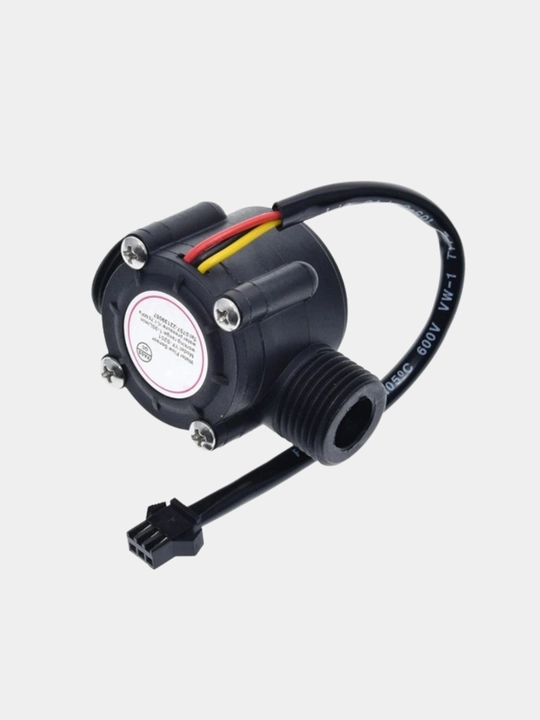

Датчик расхода воды YF-S201

• Устройство проверено и находится в полном рабочем состоянии.

• Для использования данного устройства необходим определенный уровень знаний в области микроэлектроники и аппаратного программирования. Если вы не обладаете знаниями в этих областях, не советуем вам покупать данное устройство.

Сколько воды уходит на приготовления обеда, похода в душ или на полив огорода? Используйте датчик расхода воды YF-S201, который зафиксирует поток воды, измерит объём и скорость проходящей жидкости. А еще расходомер поможет предупредить о незакрытом кране или протёкшей подводке сантехнических узлов: например плохая подводка к стиральной машинке или сломанный смывной механизм в туалете.

Подробности

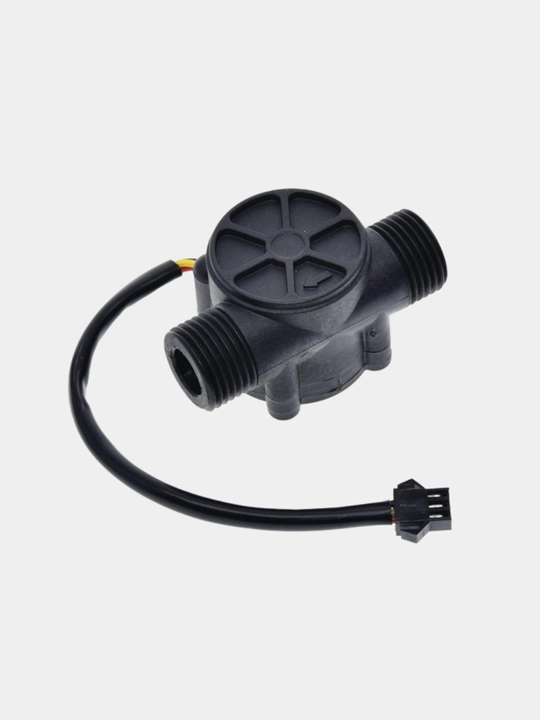

Датчик расхода воды YF-S201 выполнен из пластикового герметичного корпуса с двумя отверстиями для подключения входной и выходной жидкой магистрали. На выходе датчика расположен кабель с тремя проводами на конце, которые обжатые в разъём JST Female для подключения расходомера к питанию или управляющим платформам.

Внутри корпуса расходомера расположен вращательно-лопастной механизм «крыльчатка» с многополюсным кольцевым магнитом и сенсором Холла. При прохождении воды через патрубки датчика → лопасти крыльчатки начинают вращаться → сенсор Холла фиксирует каждое изменение полярности осевого магнита и выдаёт электрические импульсы. Скорость вращения ротора прямо пропорциональна скорости водяного потока: чем выше скорость, тем чаще сменяются полюса магнита, тем больше импульсов на информационном выводе датчика.

Допустимый объем проходящей жидкости через датчик YF-S201 составляет от 1 до 30 л в минуту с давлением не более 1,75 МПа и температурой от 1°С до 90°С. Расходомер рассчитан на напряжение от 3,3 до 24 В с максимальным потреблением тока до 20 мА.

Подключение воды

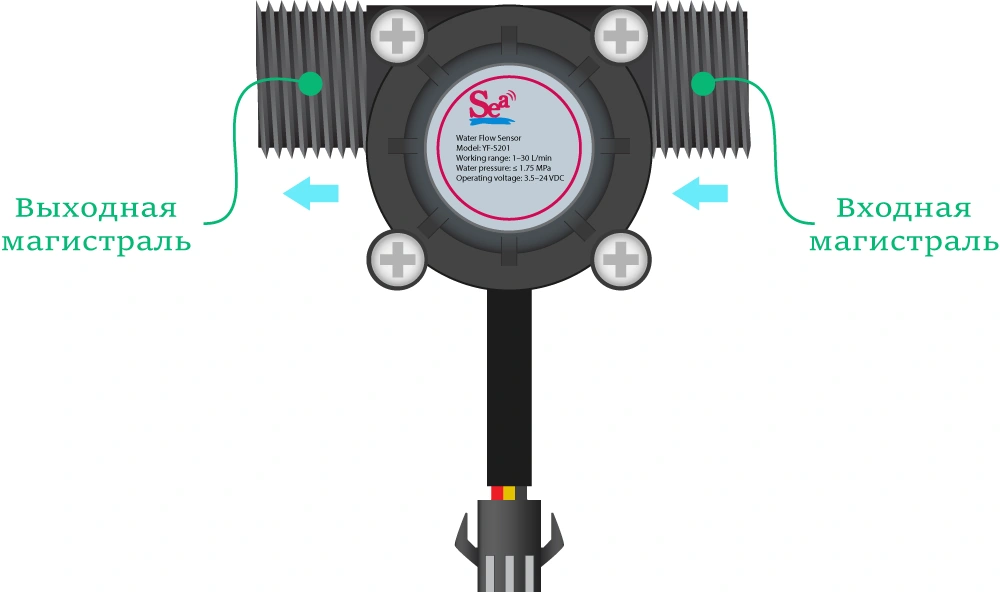

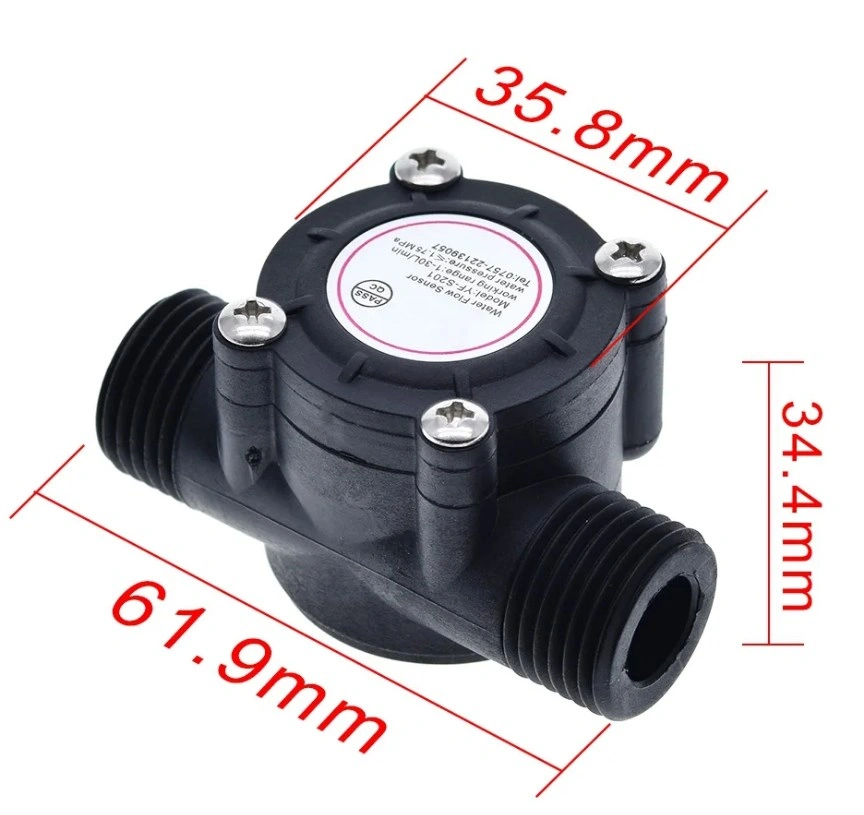

Для коммуникации трубных магистралей на датчике расхода воды расположены два отверстия: входное для подключения входной магистрали и выходное для подключения выходной магистрали. Направления входа и выхода помогут стрелочки на корпусе устройства. Диаметр отверстий 12 мм с наружной резьбой 1/2 дюйма (НР 1/2”), которые совместимы со всеми сантехническими изделиями с внутренней резьбой 1/2 дюйма (ВР 1/2”).

Допустимый объем проходящей жидкости через датчик YF-S201 составляет от 1 до 30 л в минуту с давлением не более 1,75 МПа и температурой от 1°С до 90°С.

Подключение питания и контроллера

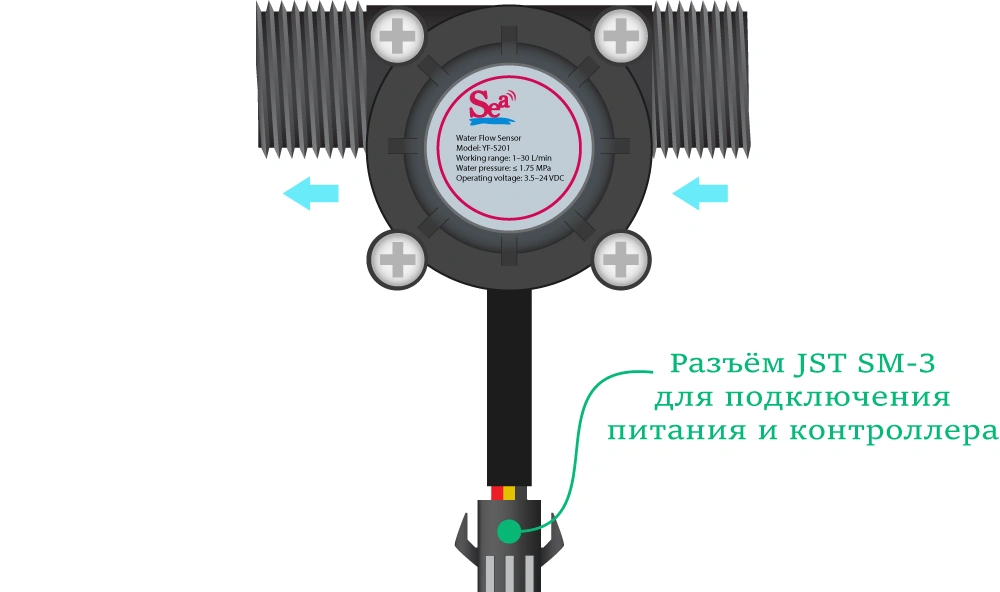

Расходомер YF-S201 рассчитан на напряжение от 3,3 до 24 В с максимальным потреблением тока до 20 мА. Для подключения питания и управляющей электроники используйте выходной кабель длиной 15 см с тремя проводами на конце, которые обжаты в разъёмом JST SM-3 Female.

!!!! На выходном пине OUT генерируется импульсы с амплитудой напряжения питания VCC. Например, при питании датчика от 12 В, на выходном контакте OUT будут импульсы с амплитудой 12 В, в результате чего можно спалить пины управляющей платформы. Будьте внимательны при выборе источника напряжения.

Датчик YF-S201 можно подключать к любым контроллерам , например Arduino , Raspberry Pi или ESP32 .

Программирование

Датчик YF-S201 генерирует последовательность прямоугольных импульсов с коэффициентом заполнения 40–60%. Амплитуда импульсов постоянна и равна напряжению питания VCC, а частота импульсов прямо пропорциональна скорости водяного потока.

Формула расхода воды для датчика YF-S201: Q = F / 450

• Q — скорость потока воды в л/с. Количество литров прошедшее через датчик за 1 секунду.
• F — частота импульсов в Гц. Количество импульсов с датчика за 1 секунду.

Простым арифметическим действием можно вычислить сколько воды проходит за 1 импульс:

V = 1 / 450 = 0,00222 л = 2.22 мл.

Однако эти данные приблизительные, так как они будут изменяться в зависимости от скорости потока и давления воды.

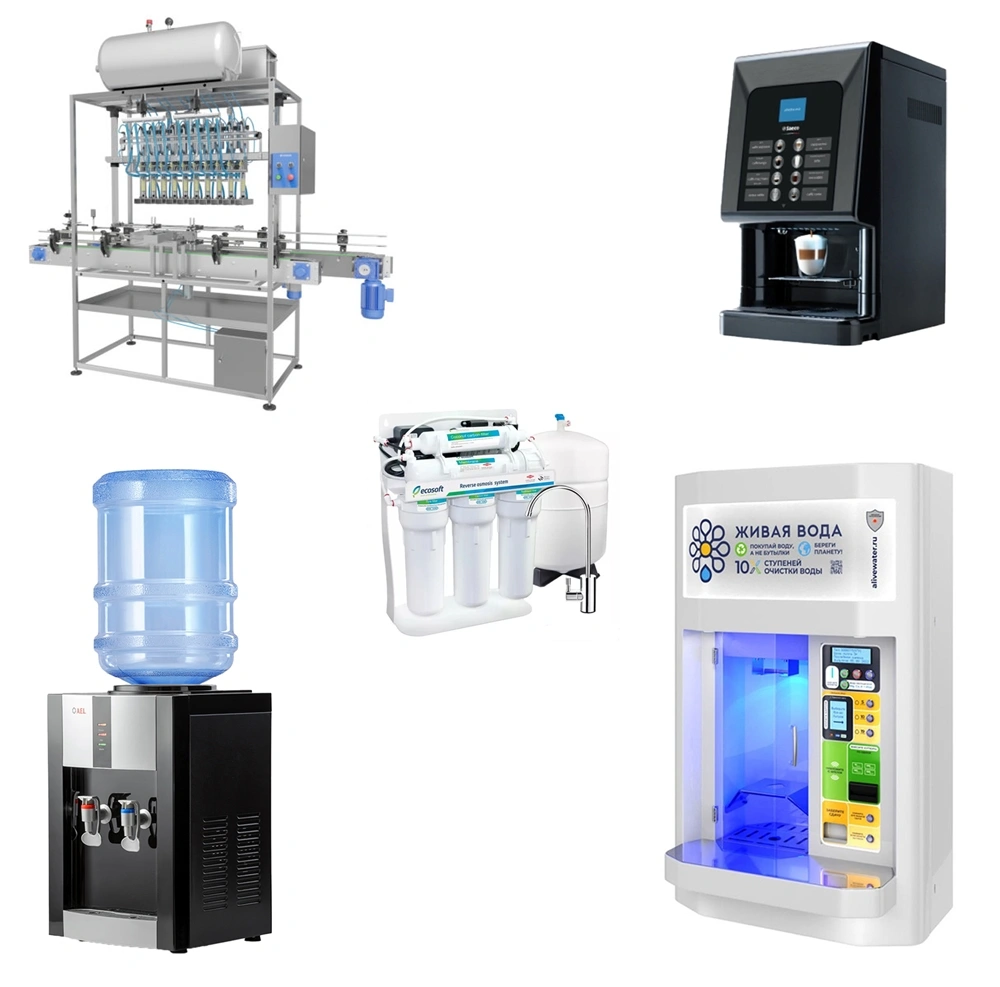

Применение

Датчик расхода воды применяются в самых разнообразных сферах по всему миру.

• В автоматах для разлива воды
• В кофейных аппаратах
• В системы водяного охлаждения
• В пищевых и производствах сферах
• В системе автополива растений
