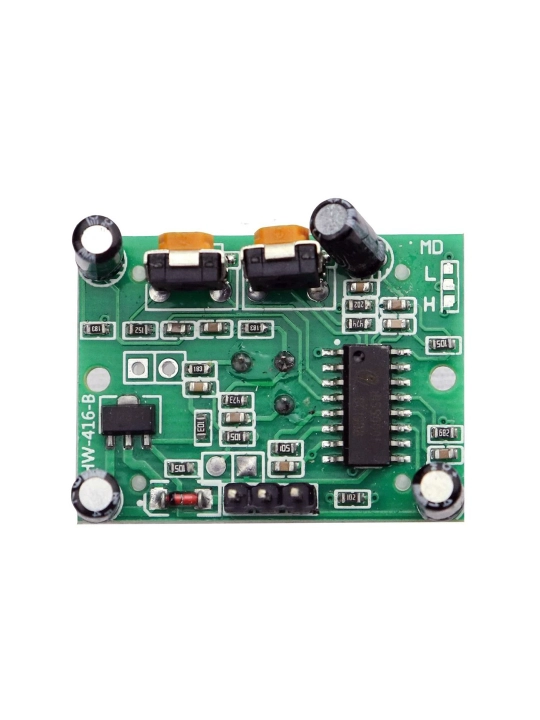

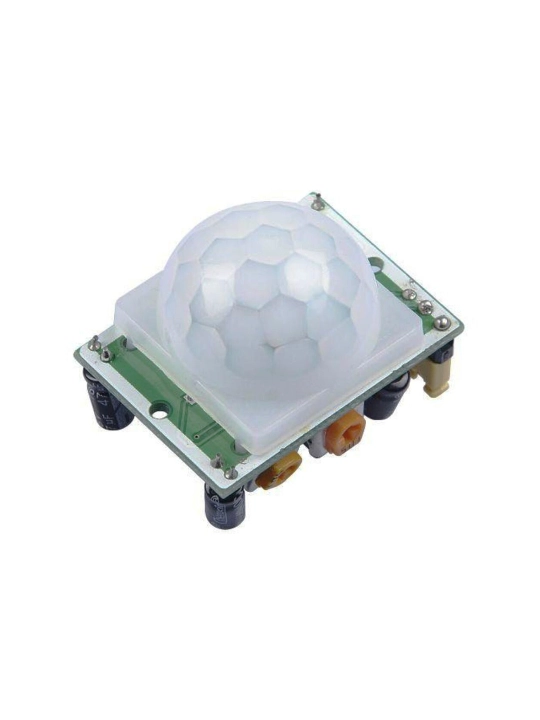

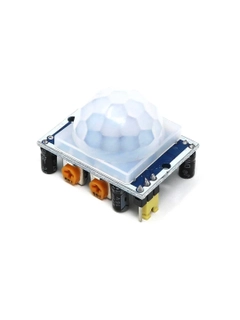

Датчик движения, инфракрасный, HC-SR501

• Рабочая температура: от -15 до +70 °C

• Расстояние обнаружения: до 7 метров

• Длительность задержки после срабатывания: 5 — 300 сек

• Обзор: 110°

HC-SR501 Отрегулируйте ИК пироэлектрический инфракрасный пир человеческий инфракрасный датчик движения модуль детектора для Arduino для Raspberry Pi

1. Автоматическая индукция: когда кто-то входит в свой диапазон индукции, вводит высокий уровень, люди покидают диапазон датчика, автоматически задерживается от высокого. Низкий выход.

2. Светочувствительный контроль (опционально): модуль, зарезервированный для определения местоположения, может быть настроен на светочувствительный контроль, сильный светильник в течение дня или без индукции. Светочувствительный контроль не является обязательным, завод не устанавливал светочувствительный резистор. При необходимости, пожалуйста, купите отдельный светочувствительный резистор для установки.

3. Два режима триггера: L-не повторяемый, H-повторяемый. Можно выбрать перемычку, по умолчанию H.

А. Режим неповторяемого триггера: индукционный выход высокий, время задержки ИСТЕЧЕНИЕ, выход автоматически изменится с высокого на низкий.

Б. Режим повторного запуска: То есть после обнаружения высокого выходного сигнала, в период времени задержки, если человеческое тело находится в диапазоне чувствительности, его выход будет оставаться высоким до тех пор, пока задержка после того, как человек покинет высокий уровень, изменится на низкий уровень. (Чувствительный модуль автоматически задерживает время задержки после каждого действия человеческого тела и берет время последнего действия в качестве отправной точки времени задержки).

4. Время блокировки индукции (настройка по умолчанию: 3-4 секунды): после каждого выхода считывания (высокий уровень становится низким) за модулем считывания может следовать время блокировки, во время которого он обнаружен устройство не получает никаких сенсорных сигналов. Эту функцию можно использовать для достижения интервала между временем вывода датчика и временем блокировки. Он может быть применен к продуктам интервального обнаружения. В то же время эта функция может эффективно подавлять все виды помех в процессе переключения нагрузки.

5. Широкий диапазон рабочего напряжения: Рабочее напряжение по умолчанию от 5 до 20 В

6. Микромощность: ток покоя 65 мкА, особенно для электротехнических изделий с питанием от сухих батарей.

7. Выходной сигнал высокого уровня: может быть легко с различными типами цепей для достижения стыковки.

Инструкция по эксплуатации:

1. Мощность индукционного модуля примерно через одну минуту после времени инициализации, в это время модуль будет выводить 0-3 раза в минуту, через минуту в режим ожидания.

2. Светильник и других помех следует избегать непосредственно близко к поверхности модуля объектива, чтобы не создавать помех сигналу, приводящему к неисправности; использование окружающей среды, насколько это возможно, чтобы избежать свободного потока ветра, ветер вызовет помехи для датчика.

3. Сенсорный модуль с двухэлементным датчиком, окно датчика прямоугольное, двойной элемент (юань б Юань) в более длинном направлении на обоих концах, когда тело слева направо или справа налево через инфракрасный спектр, чтобы достичь двойного времени, разницы расстояний, тем больше разница, Более Чувствительная индукция, когда корпус спереди до головки зонда или сверху вниз или снизу вверх, двойной элемент не может обнаруживать изменения инфракрасного спектрального расстояния, никакой разницы, поэтому датчик нечувствителен или не работает; Поэтому датчик должен быть установлен так, чтобы направление зонда было двойным, а направление деятельности человека как можно более параллельным, чтобы гарантировать, что тело было через индукцию двойного элемента зонда. Чтобы увеличить диапазон углов срабатывания, этот модуль использует Круглый Объектив, также делает четыре стороны датчика чувствительными, но левая и правая стороны по-прежнему

Однако, по сравнению с верхним и нижним направлением двух индукционных диапазонов, чувствительность, установка все равно должна соответствовать вышеуказанным требованиям.

При использовании следует обратить внимание на следующие моменты:

1. Напряжение постоянного тока должно соответствовать нашим требованиям, слишком высокое и слишком низкое повлияет на производительность модуля, но также требует, чтобы источник питания был хорошим фильтром регулятора, таким как питание USB компьютера, мобильный телефон Блок питания зарядного устройства, Старая многослойная батарея 9 В не может соответствовать требованиям к работе модуля, рекомендуется, чтобы клиенты использовали силовой трансформатор и регулятор через Трехконтактный регулятор напряжения, а затем через источник питания конденсаторного фильтра 220 мкФ и 0,1 мкФ.

2. Хотя человеческое тело не находится перед модулем, но человеческое тело из модуля находится слишком близко к модулю, также может быть вызвано выходом датчика, А также отладка человеческого тела, не касаясь части схемы, также повлияет на работу модуля, Более научный подход-вывести светодиодный или мультиметр, модуль покрыт газетой, люди покидают комнату, поэтому 2 минуты, чтобы увидеть, был ли модуль или есть выход?

3. Модуль не принимает нагрузку для правильной работы, подключен к нагрузке после работы хаоса, одна из причин в том, что мощность очень мала, потребляемая мощность нагрузки, нагрузка, вызванная колебаниями напряжения, вызванными неисправностью модуля, Другая причина заключается в том, что нагрузка, при которой мощность будет иметь помехи в работе, например, реле или Электромагниты, а другая Индуктивная нагрузка будет создавать обратную электродвижущую силу, эмиссионная пластина 315M будет иметь электромагнитное излучение, а другая работа повлияет на модуль. Решение следующее: А, Силовая часть фильтра индуктора. Б, используя нагрузку и модуль с использованием различных методов напряжения, таких как: нагрузка с использованием рабочего напряжения 24 В, модуль использует Рабочее напряжение 12 В, во время которого использование изоляции трехконтактного регулятора. C: Используйте блок питания большей емкости.

4. Модуль датчика человеческого тела может работать только в помещении, и Рабочая среда должна избегать солнца, сильного прямого воздействия светильник, если рабочая среда имеет сильные радиочастотные помехи, вы можете использовать меры экранирования. При сильном вмешательстве воздуха закройте двери и окна или предотвратите конвекцию. Область индукции, чтобы избежать столкновения с нагревательными приборами и предметами, а также легко наматывать мусор и одежду.

5. Модуль датчика человеческого тела рекомендуется устанавливать в герметичной коробке, в противном случае мог быть выходной сигнал.

6. Если угол обнаружения модуля датчика тела меньше 90 градусов, вы можете использовать непрозрачную клейкую ленту, чтобы отрезать линзу или отрезать линзу для достижения.

7. Модуль датчика человеческого тела с двухэлементным датчиком, направление движения рук и ног тела и головы и чувствительность датчика тесно связаны, И инфракрасный модуль определяет характеристики датчика, не может точно контролировать расстояние.

8. Модуль зонда (PIR) может быть установлен на другой стороне печатной платы. Зонд также можно удлинить с помощью двухжильного экранированного кабеля, длина также должна быть менее 20 см.
