• Модель: Q2C‑100B/4P

• Номинальный ток: 100 А - 630 А

• Количество полюсов: 4P (трёхфазная с нулевым проводом)

• Напряжение сети: 380–415 В AC

• Функция: Автоматическое переключение нагрузки между основным и резервным вводом

• Время переключения: ≤0,5 с

• Защита: от перегрузки, короткого замыкания, скачков напряжения

• Монтаж: на DIN‑рейку в распределительном щите

• Условия эксплуатации: температура от -10 °C до +50 °C, относительная влажность до 95 %

Техническое описание

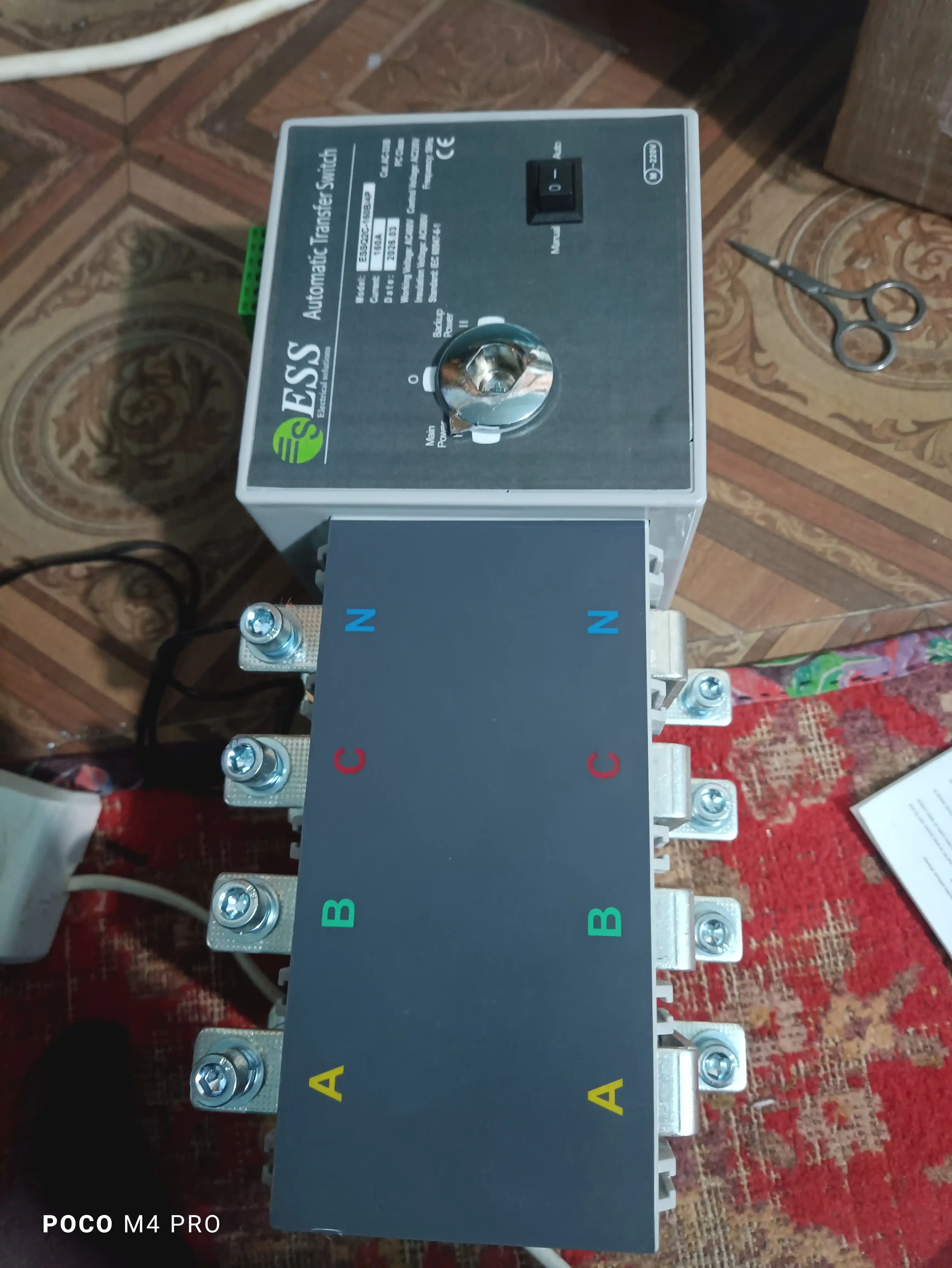

Автоматический ввод резерва (АВР) ESS Q2C‑100B/4P (100А - 630А) предназначен для автоматического переключения нагрузки с основного источника питания на резервный и обратно при возникновении сбоев или отключений. Это устройство 4‑полюсное (4P), номинальный ток составляет (100А - 630А) при напряжении сети переменного тока.

Устройство обеспечивает следующие функции и характеристики:

Мониторинг наличия напряжения и качества питания на двух вводах (основной и резервный).

При пропадании или ненормальном значении напряжения на основном вводе оно автоматически переключает нагрузку на резервный ввод, чтобы обеспечить непрерывность электроснабжения.

После восстановления параметров основного ввода осуществляется обратное переключение на него.

Возможность подключения в распределительные щиты, щиты управления, для промышленных и коммерческих нагрузок, а также жилых объектов требующих высокой надёжности питания.

Простота интеграции: устройство поставляется с готовыми автоматами («на автоматах»), что упрощает монтаж и обеспечивает быстрое подключение.

Надёжность: бренд ESS подчёркивает использование качественных компонентов, рассчитанных на стабильную работу в разных условиях.

Преимущества и ценность для покупателя

Покупка ESS Q2C‑100B/4P означает для пользователя следующие выгоды:

Минимизация простоев и защита критически важного оборудования — серверов, медицинской техники, вентиляции, насосов, систем безопасности. В случае пропадания питания основного ввода устройство автоматически переключится на резерв, предотвращая остановку.

Снижение риска повреждения оборудования: качественное переключение, контроль входов, защита от неправильного питания. Это помогает продлить срок службы подключённых устройств, уменьшить расходы на ремонт.

Упрощённый монтаж и эксплуатация: устройство готово к установке в распределительный щит, интерфейс настроек интуитивен (по данным производителя) — меньше времени на ввод в эксплуатацию.

Гибкость применения: подходит как для жилых и офисных помещений, так и для промышленных потребителей — благодаря 4‑полюсной конструкции и номиналу 100 А. Можно адаптировать к конкретной нагрузке.

Масштабируемость: серия Q2C выпускается с разными номиналами тока (160 А, 250 А, 630 А) — это значит, что при росте нагрузки можно подобрать устройство большей мощности, оставаясь в той же серии.

Спокойствие и безопасность: покупатель получает решение, которое автоматизирует переключения питания и устраняет необходимость ручного вмешательства — что важно для бесперебойной работы объектов и при отсутствии персонала.

Где и как использовать

Вводные распределительные щиты для жилых или коммерческих зданий, где нужен резерв питания.

Серверные, дата‑центры, ИТ кабинеты, где даже кратковременное отключение недопустимо.

Медицинские учреждения, лаборатории, резервные системы освещения и вентиляции.

Промышленные объекты с производственным оборудованием, насосами, компрессорами, где требуется быстрое восстановление питания.

В системах с генератором или альтернативным источником (например, солнечным инвертором + аккумулятором), где вы хотите обеспечить автоматический переход на резерв при сбое основного питания.

Монтаж и подключение — ключевые моменты

Устройство устанавливается в распределительный щит на DIN‑рейке или внутри шкафа питания. Требуется обеспечить правильное подключение двух вводов: основного и резервного.

Необходимо соблюдение номинальных токовых характеристик (100А - 630А) и обеспечения соответствующих кабелей, автоматов защиты и соответствующей защиты от перегрузки и короткого замыкания.

Проверка фазировки и напряжения перед вводом в эксплуатацию. Устройство рассчитано на 4‑полюсную систему, что требует подключения всех фаз и, при необходимости, нуля.

Настройка задержек (если предусмотрены) переключения, проверка совместимости с резервным источником (генератором, инвертором) и обеспечение корректного переключения на резерв при сбое.

Регулярное техническое обслуживание: проверка контактов, состояния автоматов, корректности работы переключения — для сохранения надежности.

Технический совет и рекомендации

Перед выбором следует точно определить максимальную суммарную нагрузку, чтобы устройство соответствовало требованиям (100А - 630А).

Убедитесь, что резервный ввод обеспечивает требуемое напряжение и фазировку: устройство автоматически переключает только при корректном резерве.

При интеграции с генератором или ИБП убедитесь, что синхронизация выполнена правильно, чтобы избежать «гонки фаз» или возврата нагрузки до стабилизации.

В средах с повышенной загрязнённостью, влажностью или температурными перепадами — обратить внимание на условия установки и, возможно, предусмотреть дополнительную защиту или шкаф с климат-контролем.

Для обеспечения полной безопасности рекомендуется установка дополнительного автоматического выключателя на нагрузке и проверки состояния вводов питания ежеквартально.

Итог

ESS Q2C‑100B/4P (100А - 630А) — это надёжное, эффективное и готовое к внедрению решение для автоматического ввода резерва питания на объектах, где перебои недопустимы. Оно сочетает в себе техническую надёжность, простоту монтажа и эксплуатацию без лишних сложностей, что делает его отличным выбором как для жилого, так и для коммерческого или производственного применения.
