ADS1115 модуль 4-канальный 16-битный АЦП

• АЦП

• ADS1115

• I2C

• Ардуино

• ESP32, ESP8862

• Аналого-цифровые преобразователь

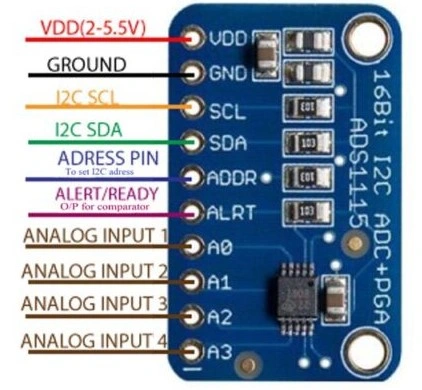

Встроенные в контроллеры Arduino (или на платы с чипом ESP8266) аналого-цифровые преобразователи позволяют считывать аналоговые (напряжение которых изменяется по времени) сигналы с различных датчиков, потенциометров, джойстиков и других компонентов. Но, как правило, это 10-битные или 12-битные АЦП микросхемы. В случаях, когда нужна более высокая точность, используются внешние АЦП модули, имеющие большее разрешение. Именно таким модулем является 16-битный преобразователь ADS1115. Также он полезен в тех случаях, когда нужно дополнительные аналоговые входы: например, контроллер NodeMCU имеет такой всего один и часто нуждается в расширителях. ADS1115 обеспечивает контроллер 4 дополнительными аналоговыми входами, сигнал с которых преобразуется в цифру с разбивкой на диапазон значений от 0 до 32767. Питание к модулю (от 2 до 5,5 вольт постоянного тока) подается через выводы GND и VCC. Взаимодействие с программируемым контроллером осуществляется по I2C протоколу двухпроводного последовательного интерфейса (выводы SDA и SCL). С помощью вывода ADDR можно настраивать адрес последовательной шины между 0x48 и 0x4B, что позволяет подключать несколько таких преобразователей к одному контроллеру. Вывод ALRT можно запрограммировать под прерывание на случай появления напряжения определенного диапазона на каком-либо из аналоговых каналов.

Примеры использования:

• Высокоточная обработка аналоговых сигналов
• Расширитель аналоговых портов для Ардуино и ESP8266

Характеристики:

• Протокол связи: I2C (с адресами между 0x48-0x4B)
• Разрешающая способность: 16 бит
• Напряжение питания: 2…5,5 В постоянного тока
• Размеры: 18 x 28 мм
•
