Радиомодуль передатчик FS1000A и приемник MX-RM-5V

Большое количество бытовых устройств (радиолюстры, радиорозетки, брелки), работают на частоте 433 МГц, и можно создавать с помощью данных модулей нестандартные устройства для управления бытовыми устройствами.

Комплект радиомодулей : передатчик (FS1000A) и приемник (MX-RM-5V), предназначен для передачи данных по радиоканалу на частоте 433 МГц. Указанное производителем расстояние уверенного приема 20-200 м в пределах прямой видимости (в зависимости от условий связи и напряжения питания), которое можно увеличить подключением антенн к передатчику и приёмнику. В качестве простейшей антенны можно использовать кусок провода длиной 17 см. Преимуществом данного вида ридиомодулей является их дешевизна и простота подключения к устройствам (Арудино).

Технические параметры радиомодуля FS1000A (RF-5V)

► Напряжение питания приемника: 5 В

► Частота работы приемника: 433 МГц

► Длина провода антенны приемника: 32 см

► Чувствительность приемника: 105 dB

► Напряжение питания передатчика: 3.5 – 12 В

► Длина провода антенны передатчика: 25 см

► Дальность передачи: 20 – 200 м, в зависимости от напряжения, поданного на передатчик;

► Габариты передатчика: 19,2 х 19,0 (25,0) х 7,5 мм

► Габариты приемника: 30,0 х 13,5 (19,2) х 9,0 мм;

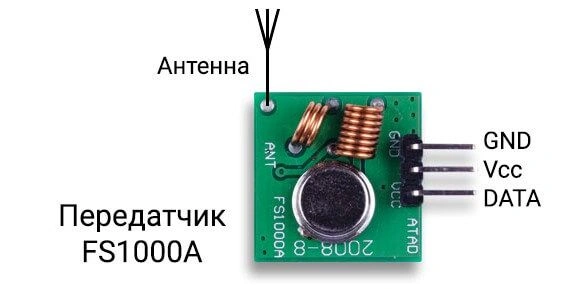

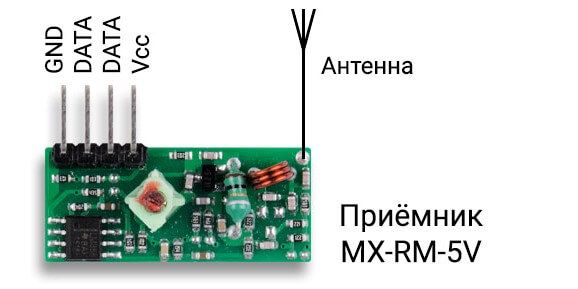

Передатчик собран на двух транзисторах, модуляция сигнала амплитудная, контакт ATAD является входом для модуляции данных, высокий логический уровень на этом выводе включает передатчик. Приемник MX-RM-5V имеет 4 вывода и контакт для подпайки антенны (рисунок 2):

• VCC — (питание 3-12 В);
• GND — (земля).
• DATA — вход для модуляции данных;
• ANT — антенна.

• VCC — (питание 5 В);
• GND — (земля).
• DATA — вход данных;
• ANT — антенна.

Приёмник имеет два, электрически соединённых входа DATA, использовать можно любой. Приемник обладает высокой чувствительностью и автоматической регулировкой усиления.
